ELEKTRISCHE INSTALLATION
6.2.3 Anschluss der digitalen Ein-/Ausgänge des Bulkscan® LMS511
6.2.4 Anschluss der seriellen Schnittstelle des Bulkscan® LMS511
4 8
B E T R I E B S A N L E I T U N G | Bulkscan®

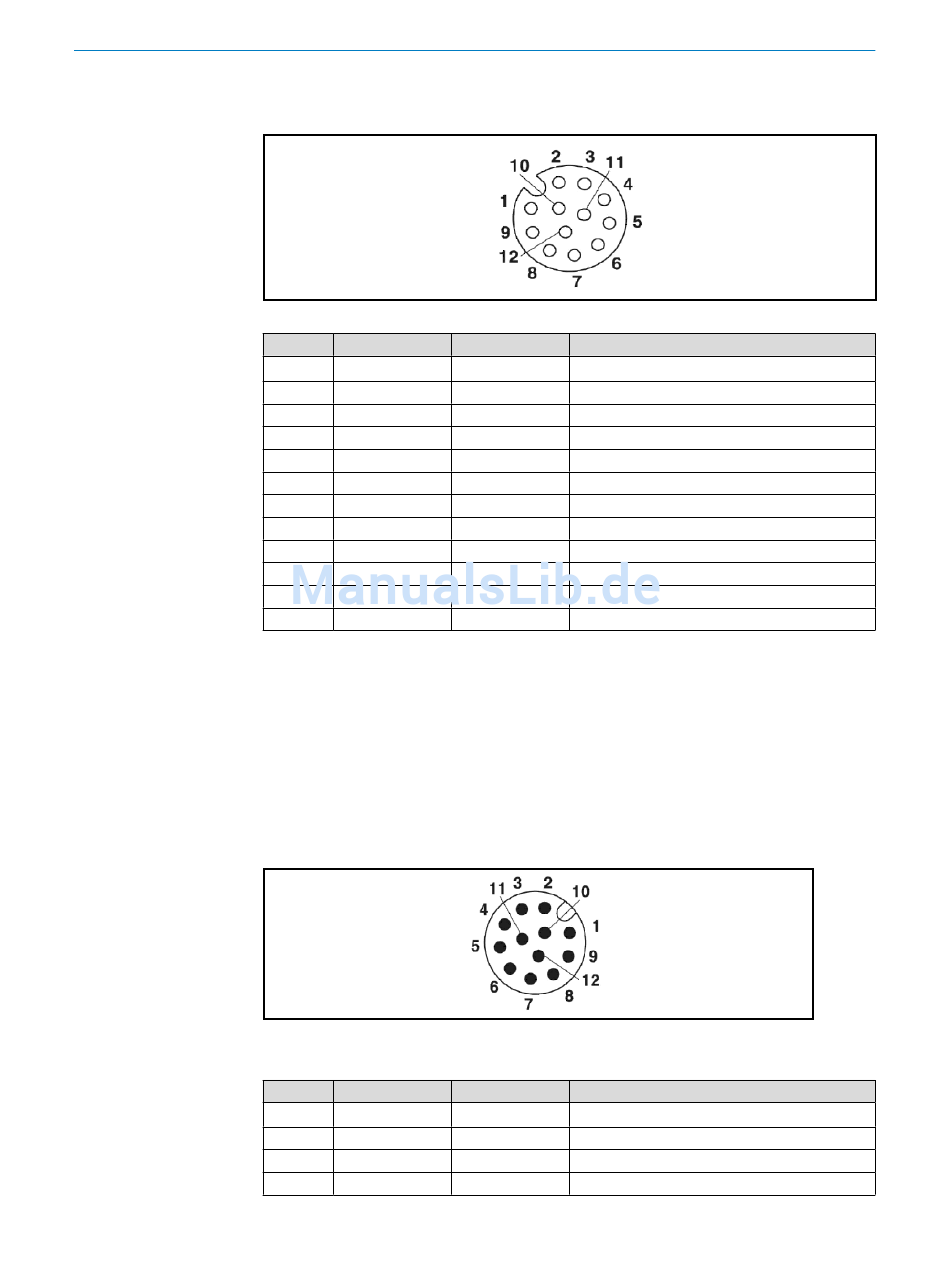

Abb. 29: Pin-Belegung des Anschlusses „I/O" (M12-Dose, 12-polig, A-codiert)
Pin Aderfarbe
1 Braun
2 Blau
3 Weiß
4 Grün
5 Rosa
6 Gelb
7 Schwarz
8 Grau
9 Rot
10 Violett
11 Grau/rosa
12 Rot/blau
Tab. 8: Pin-Belegung des Anschlusses „I/O"
Vorkonfektionierte Anschlussleitungen mit losem Leitungsende sind als Zubehör erhält-
lich (siehe „12.2 Zubehör" auf Seite 96).
Andere Anschlussleitungen können andere Farben aufweisen.
Drehgebereingang 1 wird verbunden mit dem Drehgeberausgang A (0°).
Drehgebereingang 2 wird verbunden mit dem Drehgeberausgang B (90°).
Abb. 30: Pin-Belegung des Anschlusses „Data" (M12-Stecker, 12-polig, A-codiert)
Pin Aderfarbe
1 Braun
2 Blau
3 Weiß
4 Grün
Signal Funktion
24 V EXT Spannungsversorgung Digitalausgänge 3 bis 6
GND IN Masse Digitaleingänge 1 + 2
IN1 Digitaleingang 1
GND ENC Masse Drehgebereingänge
IN2 Digitaleingang 2
ENC1 Drehgebereingang 1
GND EXT Masse Digitalausgänge 3 bis 6
ENC2 Drehgebereingang 2
OUT3 Digitalausgang 3
OUT4 Digitalausgang 4
OUT5 Digitalausgang 5
OUT6 Digitalausgang 6
Signal Funktion
24 V EXT Spannungsversorgung Digitalausgänge 1 + 2
RD–/RxD RS-422/RS-232
OUT1 Digitalausgang 1
GND RS GND serielle Daten
1)
