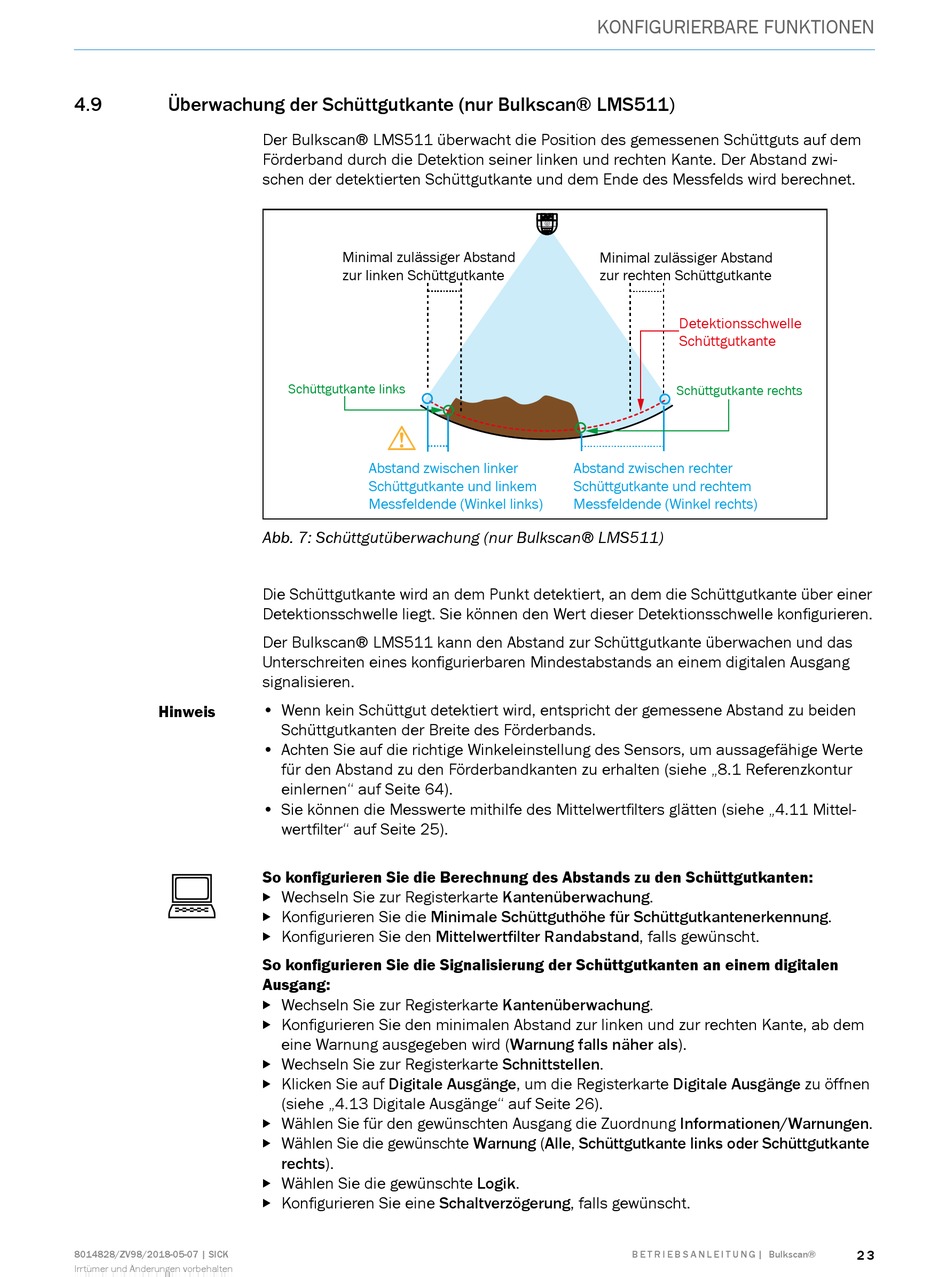

4.9 Überwachung der Schüttgutkante (nur Bulkscan® LMS511)
Hinweis
8014828/ZV98/2018-05-07 | SICK
Irrtümer und Änderungen vorbehalten
Der Bulkscan® LMS511 überwacht die Position des gemessenen Schüttguts auf dem
Förderband durch die Detektion seiner linken und rechten Kante. Der Abstand zwi-
schen der detektierten Schüttgutkante und dem Ende des Messfelds wird berechnet.
Minimal zulässiger Abstand
zur linken Schüttgutkante
Schüttgutkante links
Abstand zwischen linker
Schüttgutkante und linkem
Messfeldende (Winkel links)
Abb. 7: Schüttgutüberwachung (nur Bulkscan® LMS511)
Die Schüttgutkante wird an dem Punkt detektiert, an dem die Schüttgutkante über einer
Detektionsschwelle liegt. Sie können den Wert dieser Detektionsschwelle konfigurieren.
Der Bulkscan® LMS511 kann den Abstand zur Schüttgutkante überwachen und das
Unterschreiten eines konfigurierbaren Mindestabstands an einem digitalen Ausgang
signalisieren.
• Wenn kein Schüttgut detektiert wird, entspricht der gemessene Abstand zu beiden
Schüttgutkanten der Breite des Förderbands.
• Achten Sie auf die richtige Winkeleinstellung des Sensors, um aussagefähige Werte
für den Abstand zu den Förderbandkanten zu erhalten (siehe „8.1 Referenzkontur
einlernen" auf Seite 64).
• Sie können die Messwerte mithilfe des Mittelwertfilters glätten (siehe „4.11 Mittel-
wertfilter" auf Seite 25).
So konfigurieren Sie die Berechnung des Abstands zu den Schüttgutkanten:
Wechseln Sie zur Registerkarte Kantenüberwachung.

Konfigurieren Sie die Minimale Schüttguthöhe für Schüttgutkantenerkennung.

Konfigurieren Sie den Mittelwertfilter Randabstand, falls gewünscht.

So konfigurieren Sie die Signalisierung der Schüttgutkanten an einem digitalen
Ausgang:
Wechseln Sie zur Registerkarte Kantenüberwachung.

Konfigurieren Sie den minimalen Abstand zur linken und zur rechten Kante, ab dem

eine Warnung ausgegeben wird (Warnung falls näher als).
Wechseln Sie zur Registerkarte Schnittstellen.

Klicken Sie auf Digitale Ausgänge, um die Registerkarte Digitale Ausgänge zu öffnen

(siehe „4.13 Digitale Ausgänge" auf Seite 26).
Wählen Sie für den gewünschten Ausgang die Zuordnung Informationen/Warnungen.

Wählen Sie die gewünschte Warnung (Alle, Schüttgutkante links oder Schüttgutkante

rechts).
Wählen Sie die gewünschte Logik.

Konfigurieren Sie eine Schaltverzögerung, falls gewünscht.

KONFIGURIERBARE FUNKTIONEN
Minimal zulässiger Abstand
zur rechten Schüttgutkante
Detektionsschwelle
Schüttgutkante
Schüttgutkante rechts
Abstand zwischen rechter
Schüttgutkante und rechtem
Messfeldende (Winkel rechts)
