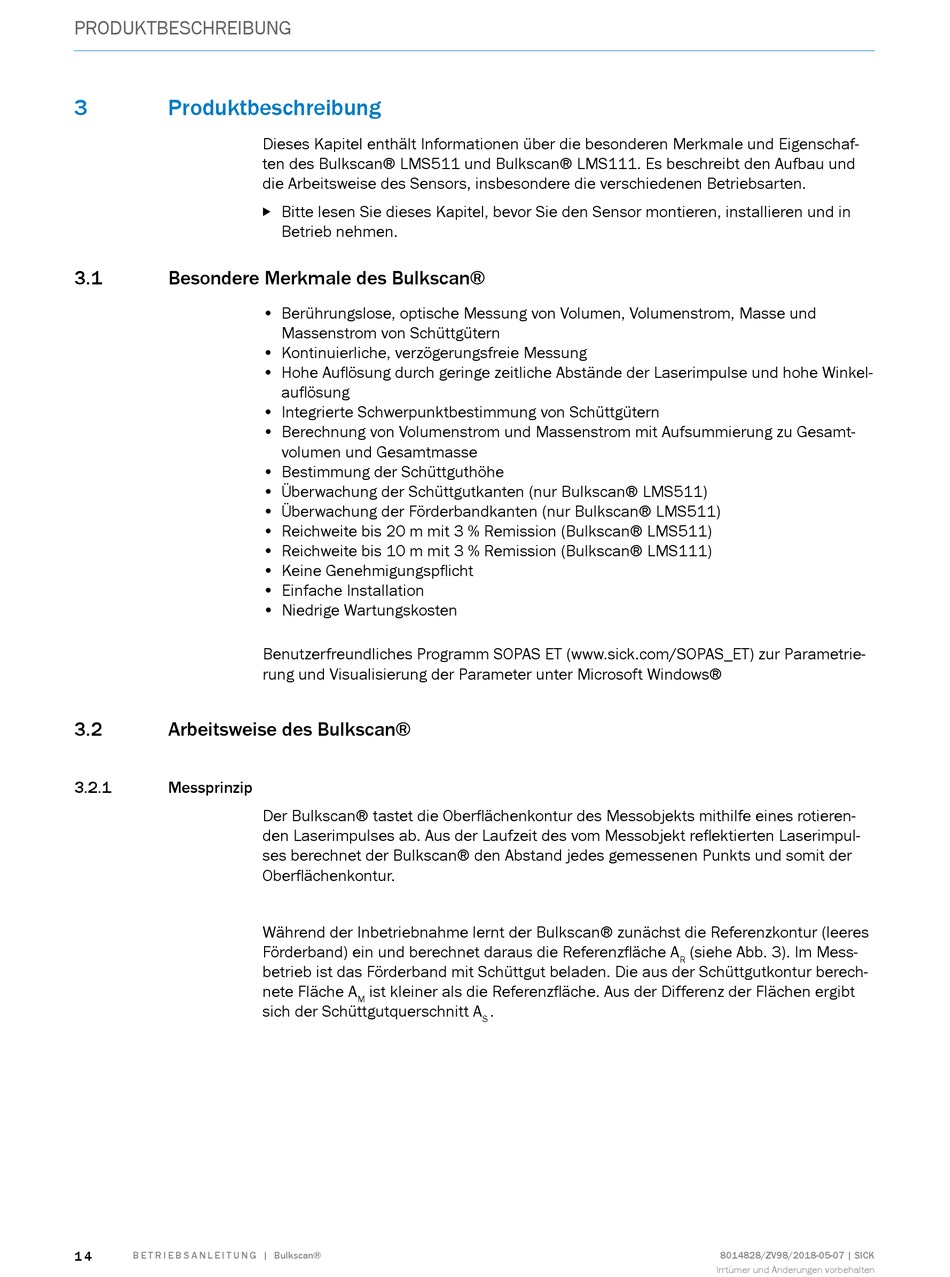

PRODUKTBESCHREIBUNG

3 Produktbeschreibung
3.1 Besondere Merkmale des Bulkscan®
3.2 Arbeitsweise des Bulkscan®
3.2.1

Messprinzip

1 4
B E T R I E B S A N L E I T U N G | Bulkscan®
Dieses Kapitel enthält Informationen über die besonderen Merkmale und Eigenschaf-
ten des Bulkscan® LMS511 und Bulkscan® LMS111. Es beschreibt den Aufbau und
die Arbeitsweise des Sensors, insbesondere die verschiedenen Betriebsarten.
Bitte lesen Sie dieses Kapitel, bevor Sie den Sensor montieren, installieren und in

Betrieb nehmen.
• Berührungslose, optische Messung von Volumen, Volumenstrom, Masse und
Massen strom von Schüttgütern
• Kontinuierliche, verzögerungsfreie Messung
• Hohe Auflösung durch geringe zeitliche Abstände der Laserimpulse und hohe Winkel-
auflösung
• Integrierte Schwerpunktbestimmung von Schüttgütern
• Berechnung von Volumenstrom und Massenstrom mit Aufsummierung zu Gesamt-
volumen und Gesamtmasse
• Bestimmung der Schüttguthöhe
• Überwachung der Schüttgutkanten (nur Bulkscan® LMS511)
• Überwachung der Förderbandkanten (nur Bulkscan® LMS511)
• Reichweite bis 20 m mit 3 % Remission (Bulkscan® LMS511)
• Reichweite bis 10 m mit 3 % Remission (Bulkscan® LMS111)
• Keine Genehmigungspflicht
• Einfache Installation
• Niedrige Wartungskosten
Benutzerfreundliches Programm SOPAS ET (www.sick.com/SOPAS_ET) zur Parametrie-
rung und Visualisierung der Parameter unter Microsoft Windows®
Der Bulkscan® tastet die Oberflächenkontur des Messobjekts mithilfe eines rotieren-
den Laserimpulses ab. Aus der Laufzeit des vom Messobjekt reflektierten Laserimpul-
ses berechnet der Bulkscan® den Abstand jedes gemessenen Punkts und somit der
Oberflächenkontur.
Während der Inbetriebnahme lernt der Bulkscan® zunächst die Referenzkontur (leeres
Förderband) ein und berechnet daraus die Referenzfläche A
betrieb ist das Förderband mit Schüttgut beladen. Die aus der Schüttgutkontur berech-
nete Fläche A ist kleiner als die Referenzfläche. Aus der Differenz der Flächen ergibt
M
sich der Schüttgutquerschnitt A .
S
(siehe Abb. 3). Im Mess-
R
