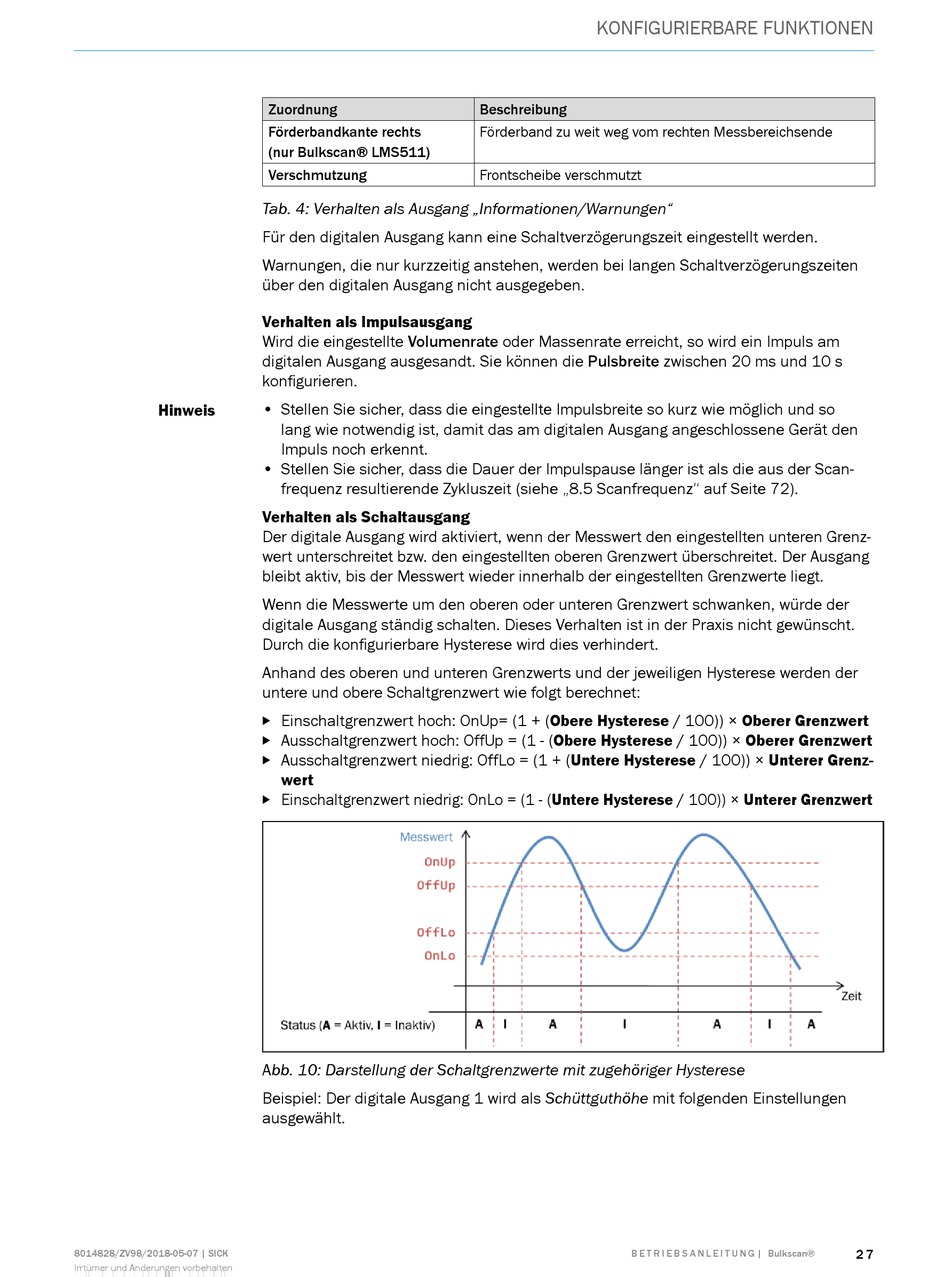

SICK Bulkscan LMS511 Betriebsanleitung Seite 27

Hinweis
8014828/ZV98/2018-05-07 | SICK
Irrtümer und Änderungen vorbehalten
Zuordnung
Förderbandkante rechts
(nur Bulkscan® LMS511)
Verschmutzung
Tab. 4: Verhalten als Ausgang „Informationen/Warnungen"
Für den digitalen Ausgang kann eine Schaltverzögerungszeit eingestellt werden.
Warnungen, die nur kurzzeitig anstehen, werden bei langen Schaltverzögerungszeiten
über den digitalen Ausgang nicht ausgegeben.
Verhalten als Impulsausgang
Wird die eingestellte Volumenrate oder Massenrate erreicht, so wird ein Impuls am
digitalen Ausgang ausgesandt. Sie können die Pulsbreite zwischen 20 ms und 10 s
konfigurieren.
• Stellen Sie sicher, dass die eingestellte Impulsbreite so kurz wie möglich und so
lang wie notwendig ist, damit das am digitalen Ausgang angeschlossene Gerät den
Impuls noch erkennt.
• Stellen Sie sicher, dass die Dauer der Impulspause länger ist als die aus der Scan-
frequenz resultierende Zykluszeit (siehe „8.5 Scanfrequenz" auf Seite 72).
Verhalten als Schaltausgang
Der digitale Ausgang wird aktiviert, wenn der Messwert den eingestellten unteren Grenz-
wert unterschreitet bzw. den eingestellten oberen Grenzwert überschreitet. Der Ausgang
bleibt aktiv, bis der Messwert wieder innerhalb der eingestellten Grenzwerte liegt.
Wenn die Messwerte um den oberen oder unteren Grenzwert schwanken, würde der
digitale Ausgang ständig schalten. Dieses Verhalten ist in der Praxis nicht gewünscht.
Durch die konfigurierbare Hysterese wird dies verhindert.
Anhand des oberen und unteren Grenzwerts und der jeweiligen Hysterese werden der
untere und obere Schaltgrenzwert wie folgt berechnet:
Einschaltgrenzwert hoch: OnUp= (1 + (Obere Hysterese / 100)) × Oberer Grenzwert

Ausschaltgrenzwert hoch: OffUp = (1 - (Obere Hysterese / 100)) × Oberer Grenzwert

Ausschaltgrenzwert niedrig: OffLo = (1 + (Untere Hysterese / 100)) × Unterer Grenz-

wert
Einschaltgrenzwert niedrig: OnLo = (1 - (Untere Hysterese / 100)) × Unterer Grenzwert

Abb. 10: Darstellung der Schaltgrenzwerte mit zugehöriger Hysterese
Beispiel: Der digitale Ausgang 1 wird als Schüttguthöhe mit folgenden Einstellungen
ausgewählt.
KONFIGURIERBARE FUNKTIONEN
Beschreibung
Förderband zu weit weg vom rechten Messbereichsende
Frontscheibe verschmutzt
