5.3.5 Befestigung des Bulkscan® LMS511 mit Befestigungswinkel an vorhandenem Befestigungssatz
LMS2xx
Hinweis
8014828/ZV98/2018-05-07 | SICK
Irrtümer und Änderungen vorbehalten
Mithilfe des Befestigungswinkels können Sie den Bulkscan® LMS511 als Ersatzsen-
sor für einen Bulkscan® LMS211/LMS221 an einem vorhandenen Befestigungssatz
LMS2xx montieren.
Befestigungssatz LMS2xx
(Art.-Nr. 2018303)

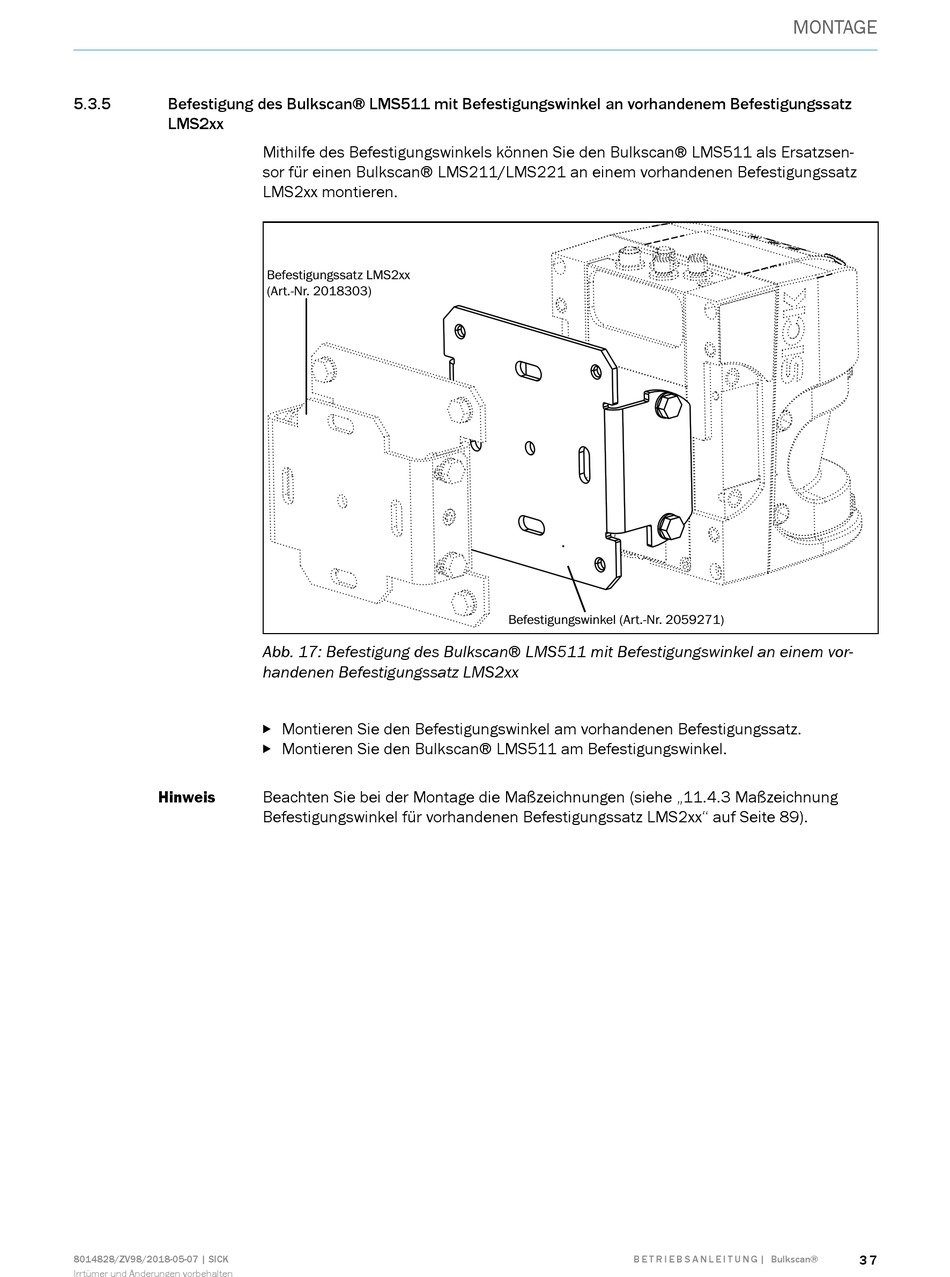

Abb. 17: Befestigung des Bulkscan® LMS511 mit Befestigungswinkel an einem vor-
handenen Befestigungssatz LMS2xx
Montieren Sie den Befestigungswinkel am vorhandenen Befestigungssatz.

Montieren Sie den Bulkscan® LMS511 am Befestigungswinkel.

Beachten Sie bei der Montage die Maßzeichnungen (siehe „11.4.3 Maßzeichnung
Befestigungswinkel für vorhandenen Befestigungssatz LMS2xx" auf Seite 89).
Befestigungswinkel (Art.-Nr. 2059271)
