6.2.6 Anschluss der seriellen Schnittstelle des Bulkscan® LMS111
6.2.7 Anschluss der digitalen Ein-/Ausgänge des Bulkscan® LMS111
5 0
B E T R I E B S A N L E I T U N G | Bulkscan®

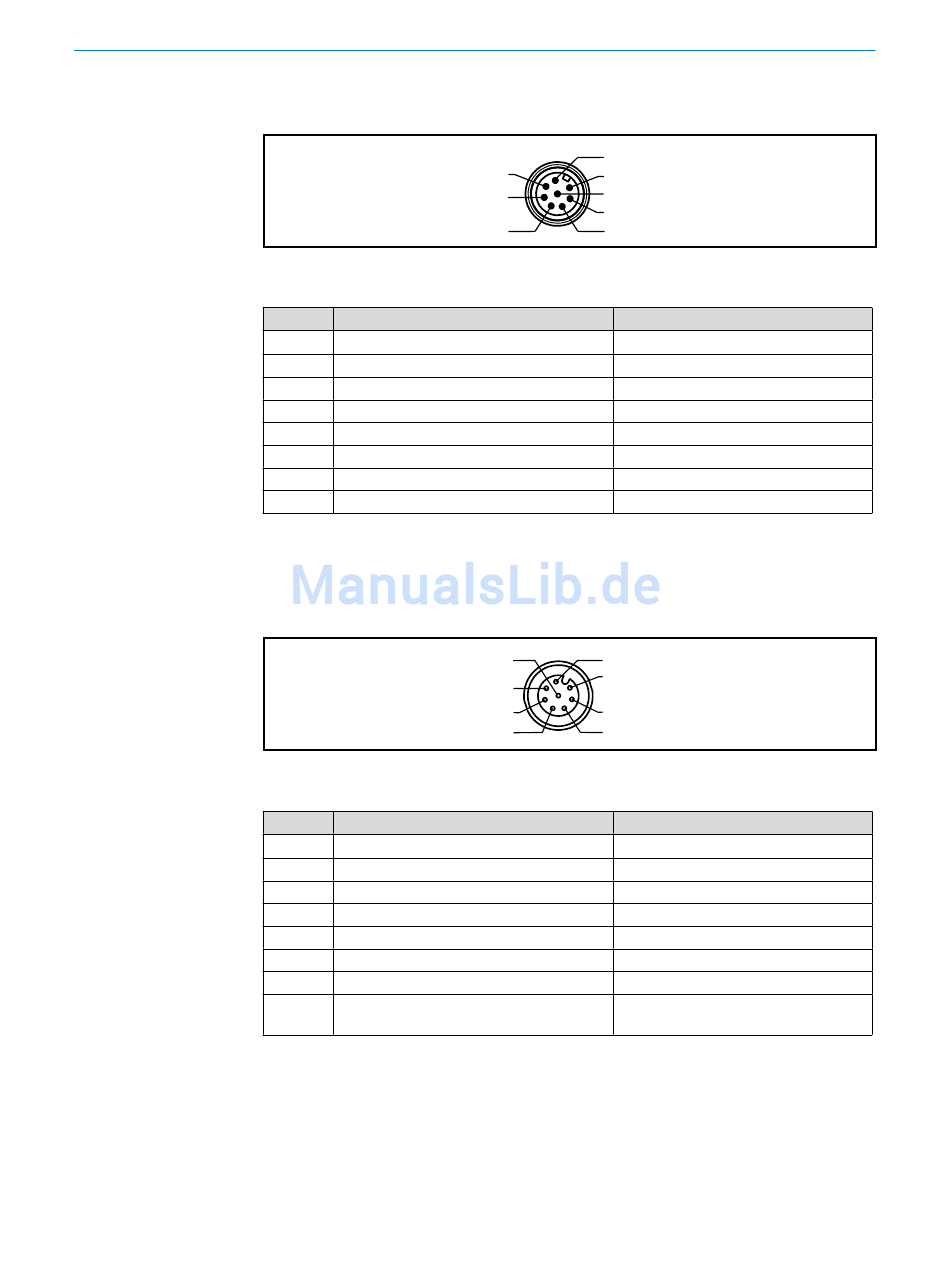

Abb. 32: Pin-Belegung des Anschlusses „Data" (M12-Stecker, 8-polig, A-codiert)
Pin Signal
1 RxD
2 TxD
3 Reserviert
4 Reserviert
5 GND RS
6 IN1
7 IN2
8 GND IN
Tab. 10: Bulkscan® LMS111 – Pin-Belegung des Anschlusses „Data" (Stecker M12×8,
A-Codierung)
Abb. 33: Pin-Belegung des Anschlusses „I/O" (M12-Dose, 8-polig, A-codiert)
Pin Signal
1 ENC1
2 ENC2
3 GND ENC
4 OUT1 A
5 OUT2 A
6 OUT3 A
7 OUT1...3 B
8 OUT1...3 R
Tab. 11: Bulkscan® LMS111 – Pin-Belegung des Anschlusses „I/O" (Buchse M12×8,
A-Codierung)
2
3 1
8
4
7
5 6
Funktion
Empfänger RS-232 (Host-Schnittstelle)
Sender RS-232 (Host-Schnittstelle)
Nicht belegen!
Nicht belegen!
Masse RS-232
Schalteingang 1
Schalteingang 2
Masse Digitaleingang 1 + 2
8
1
2
7
3
6
4
5
Funktion
Drehgebereingang 1
Drehgebereingang 2
Masse Drehgebereingänge
Schaltausgang 1, Kontakt A
Schaltausgang 2, Kontakt A
Schaltausgang 3, Kontakt A
Schaltausgang 1...3, Kontakt B
Schaltausgang 1...3, Kontakt A,
widerstandsüberwacht
