- PROZESS A
PV A: M0:MAIN und F1:MATH auswählen
- STATUS: Sicherstellen, dass der Status auf EIN gesetzt ist.
- SPEI. drücken.
→ Zur Funktion F1 zurückgehen und die Einstellungen für Funktion F1 vervollständigen:
- PROZESS C
PV C: M0:MAIN und F2:MATH auswählen
- STATUS: Sicherstellen, dass der Status auf EIN gesetzt ist.
- SPEI. drücken.
Immer wenn das Gerät eingeschaltet wird, werden die Funktionen geprüft. Da die Funktion F1 das Ergebnis
der Funktion F2 verwendet, wird F1 automatisch deaktiviert, weil F1 vor F2 initialisiert wird. Immer wenn das
Gerät eingeschaltet wird, muss die Funktion F1 manuell aktiviert werden.
→ Einstellungen für den Digitalausgang (DOx) vornehmen (siehe auch Kap. 9.25.1 Einstellung im Ein/
Aus-Betrieb):
- MODUS: EIN/AUS auswählen.
- PV: M0:MAIN und F2:MATH auswählen
- SPEI. drücken.
9.14.4 Anwendungsbeispiel für die MATH-Funktion: Timer zur
Einschaltverzögerung
PV A of F1:MATH
PV A of F2:MATH
F1:MATH
F2:MATH / DOx

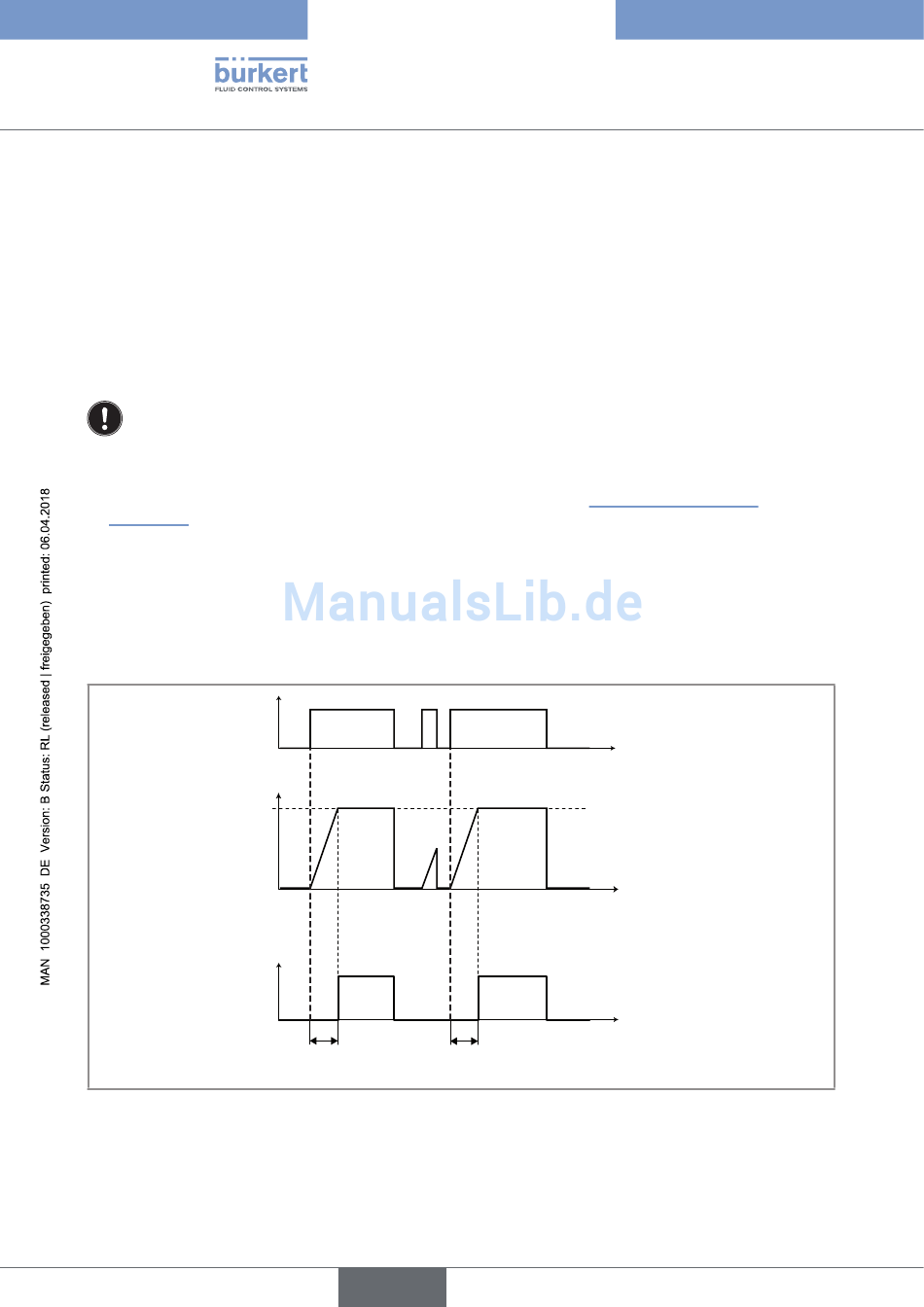

Bild 58 : Timing-Diagramme für einen Timer zur Einschaltverzögerung
Das Ergebnis von F2:MATH setzt den Digitalausgang DOx nach einer vorgegebenen Zeitverzögerung auf EIN.
98
Zeitverzögerung
deutsch
Typ 8619
Menü „Parameter"
t
Wert Zeitverzögerung
t
t
