Typ 8619
Menü „Parameter"
INVERTIERUNG: Ermöglicht das Invertieren (Auswahl „EIN") oder Nichtinvertieren (Auswahl „AUS") der
Wirkrichtung des Ausgangs je nach Vorzeichen der Differenz zwischen Sollwert (SP) und Messwert (PV). Diese
Funktion wird insbesondere bei einer Säure-Base-Regelung verwendet.
Fx: (CMD)
nicht invertierter Modus
100%
0%
Sollwert (SP)

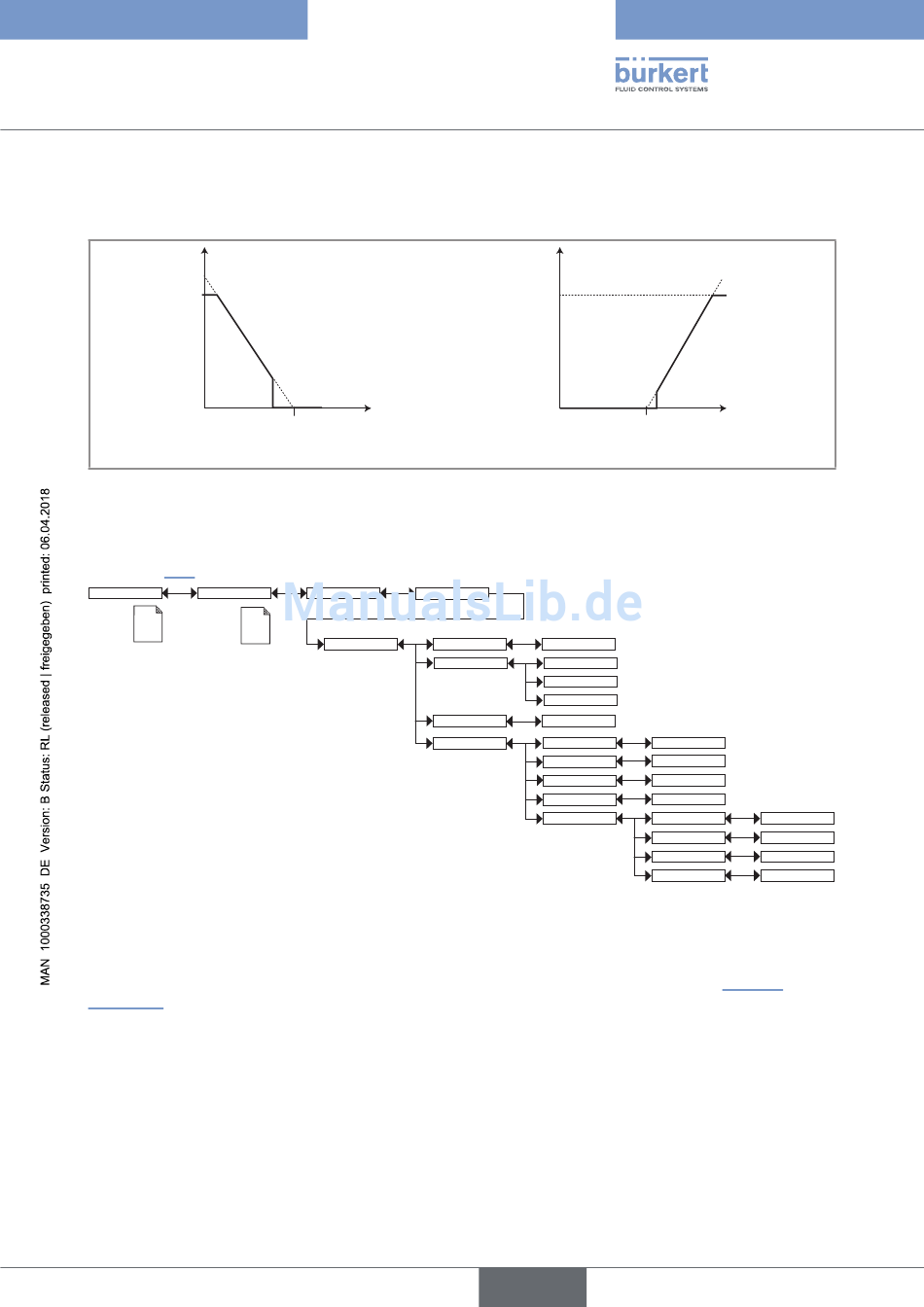

Bild 74 : Wirkrichtung des Ausgangs, nicht invertiert oder invertiert
9.17.2 Eingeben der Parameter der PID-Funktion
Siehe Kap. 8.10 zum Öffnen des Menüs „Parameter".
Parameter Funktionen
This is
This is
when the
when the
device is be-
device is be-
ing parame-
ing parame-
tered............
tered............
....................
....................
Wenn „SP Typ" = „Intern", siehe Kap. 9.17, Seite 109.
1)
ABTASTZEIT: Die Periodendauer der Abtastung festlegen (zwischen 0,1 und 60 s).
SP WERT: Den Sollwert eingeben.
PV FILTER: Zur Auswahl des Dämpfungsgrads der Schwankungen der ausgewählten PV. Siehe Bild 51 :
Filterkurven.
TOTBAND: Eingeben des Prozentsatzes zwischen 0 und 100 % für das Totband des Sollwerts.
KP: Definieren der Proportionalverstärkung, die auf die Differenz zwischen Sollwert und Messwert angewandt wird.
TN: Dieser Parameter stellt den Integralteil des PID-Moduls dar, mit dem der statische Fehler zwischen Messwert und
Sollwert eliminiert werden kann. Einen Wert zwischen 0,1 und 9999 Sekunden eingeben (Standardwert: 9999 s).
TV: Dieser Parameter stellt den abgeleiteten Anteil des PID-Moduls dar, mit dem schnell auf Messwert- oder
Sollwertschwankungen reagiert und eine Schwankung des Reglers im Vorfeld vermieden werden kann. Diese
Variable für langsame Prozesse verwenden. Einen Wert zwischen 0,0 und 9999 Sekunden eingeben (Stan-
dardwert: 0,0 s).
Prozessmesswert
F1...F12:
PID
Parameter
Abtastzeit:
PV Filter:
SP
Kanal 1/2:
Fx: (CMD)
invertierter Modus
100%
0%
Sollwert (SP)
EINGABE
Kein
schnell
langsam
1)
EINGABE
Totband: EINGABE
EINGABE
Kp:
EINGABE
Tn:
Tv: EINGABE
Erweitert X0:
Lim-:
Lim+:
Status OFF:
deutsch
Prozessmesswert
EINGABE
EINGABE
EINGABE
EINGABE
