7.3.17 Verkabelung des Ausgangsmoduls „OUT"
Das Ausgangsmodul „OUT" umfasst:
• 2 Analogausgänge 4...20 mA,
• 2 Digitalausgänge.
Die Ausgänge sind galvanisch getrennt, also potentialfrei.
1. 4...20 mA Eingang
(am externen
Instrument)
9-polige trennbare
Schraubklemmleiste,
FE = Funktionserde

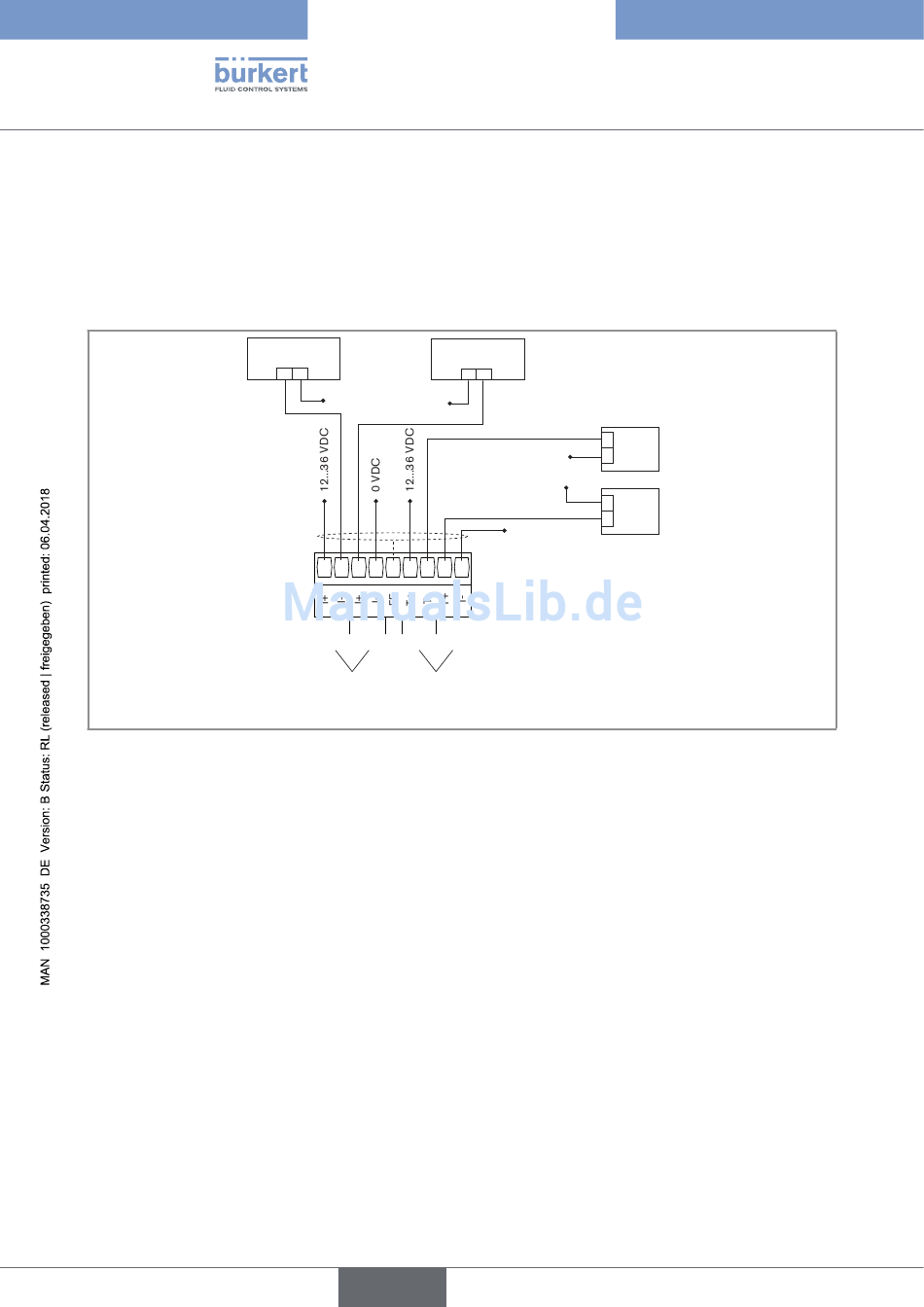

Bild 31 : Verkabelung des Ausgangsmoduls „OUT"
60
+ -
0 VDC
12...36 VDC
schwarz
1
2
3
4 5
6 7 8
(AO1) (AO2)
(DO1) (DO2)
Analogausgänge
deutsch
2. 4...20 mA Eingang (am
externen Instrument)
+ -
0 VDC
12...36 VDC
0 VDC
9
(Kennzeichnung in den Einstellungsmenüs des
Ausgangsmoduls Mx)
Digitalausgänge
Typ 8619
InstallationundVerkabelung
Last 1
+
-
+
-
Last 2
