Beispiele Für Den Anschluss Von Durchfllussmengenmessern An Ein 8619 Multicell - bürkert multiCELL 8619 Bedienungsanleitung

Typ 8619
InstallationundVerkabelung
7.3.9 Beispiele für den Anschluss von
Durchfllussmengenmessern an ein 8619 multiCELL
12...36 VDC
-
+
Stromversorgung
21-polige trennbare
Schraubklemmleiste,
schwarz
SUPPLY PWR OUT DI1

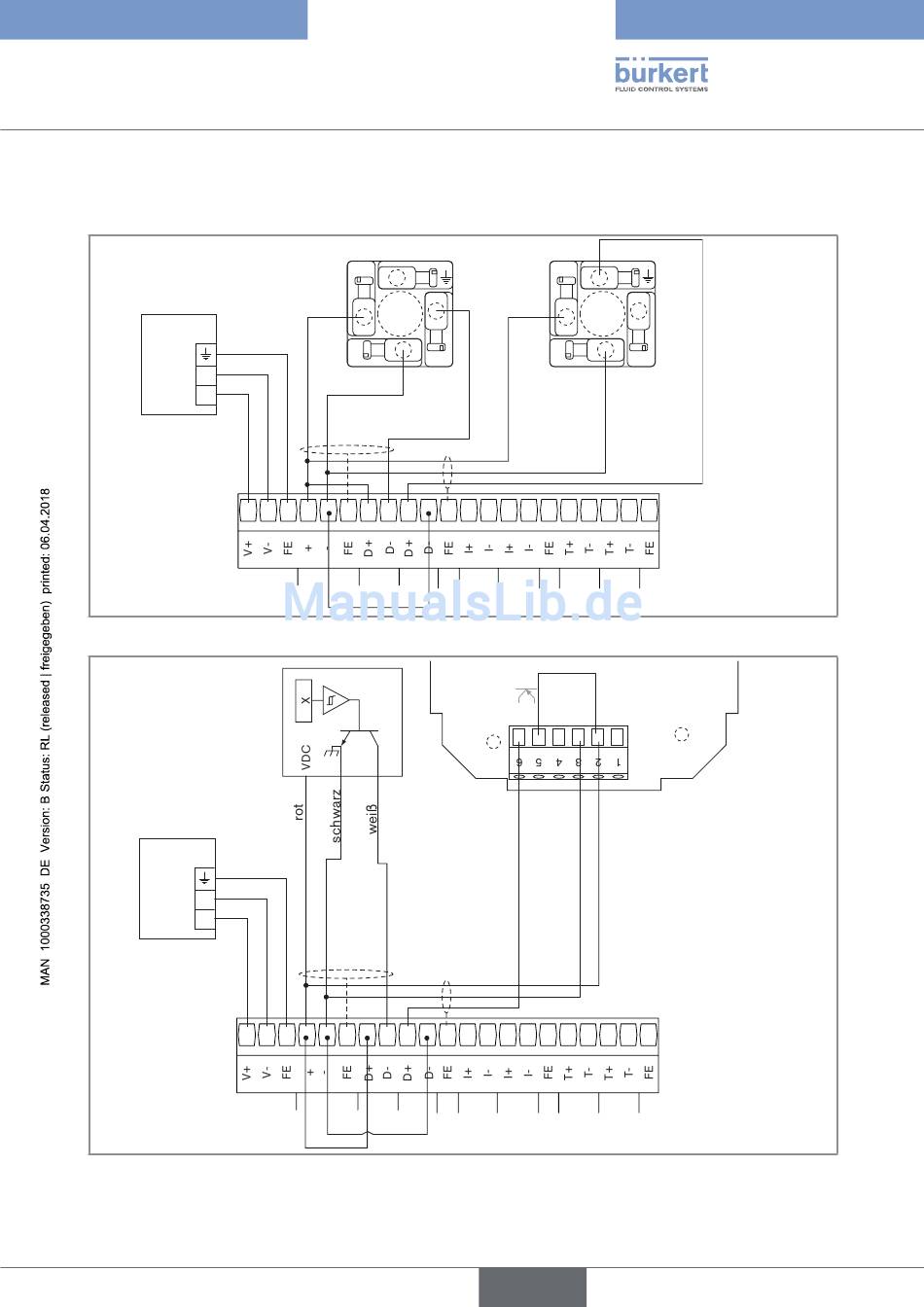

Bild 19 : Verkabelung von 2 Durchflusssensoren Typ 8030 über 2 Buchsen Typ 2508
8077
12...36 VDC
-
+
Stromversorgung
21-polige trennbare
Schraubklemmleiste,
schwarz
SUPPLY PWR OUT DI1
Bild 20 : Verkabelung eines Durchflusssensors Typ 8077 und eines Durchflusssensors Typ 8041
1
NPN
V+
3
2
0V
DI2 FE AO1
DI2 FE AO1
deutsch
PNP
1
V+
3
2
0V
FE = Funktionserde
AO2 FE DO1 DO2 FE
Pls- Pls+ PE V- V+ 4...20
FE = Funktionserde
AO2 FE DO1 DO2 FE
8041
51
