5
BESCHREIBUNG DES GERÄTS
5.1

Einsatzsbereich

Das Gerät dient zum Anzeigen, Speichern, Übertragen, Austauschen und Regeln veschiedener physikalischen Größen.
5.2
Aufbau eines Geräts für Schaltschrankmontage
Gerät mit
Ethernet-Ergänzungsmodul
A: Normgehäuse 1/4 DIN (92x92 mm) mit Dichtung zur Schaltschrankmontage in die Tür des Schaltschranks
mit 4 Befestigungssystemen.
B: Lese /Schreibgerät für Speicherkarten (Typ SD).
C: Hauptplatine (an der rückseitigen Platte gekennzeichnet mit „M0"):
• zum Anschließen der Stromversorgung des Geräts;
• zur Versorgung eines anderen Geräts, z.B. eines Durchflusssensors;
• mit 2 Digitaleingängen (gekennzeichnet mit „DI" für „Digital Input"), 2 Stromausgängen 4...20 mA (gekenn-
zeichnet mit „AO" für „Analog Output") und 2 Digitalausgängen (gekennzeichnet mit „DO" für „Digital Output").
D: 1 bis 6 Steckplätze (4 Steckplätze für eine Ethernet Version) für folgende Ergänzungsmodule
Mögliche.Ergänzungsmodule:.
• Ergänzungsmodul mit hellgrauem Stecker für einen pH-Sensor oder einen Redoxpotentialsensor und/oder
einen Temperatursensor;
• Ergänzungsmodul mit grünem Stecker für einen Leitfähigkeitssensor und/oder einen Temperatursensor;
• Ergänzungsmodul mit 2 Stromausgängen 4...20 mA und 2 Digitalausgängen mit schwarzem Stecker;
• Ergänzungsmodul mit 2 Analogeingängen und 2 Digitaleingängen mit orangefarbenem Stecker.
Die Öffnung von nicht belegten Steckplätzen ist mit einer Kappe verschlossen.
E: Ethernet-Ergänzungsmodul (falls am Gerät vorhanden, immer in Steckplatz „M1") mit 2 RJ45-Anschlüssen
(nur Ethernet-Version)
F: Schraube für die Funktionserde (intern verbunden mit allen „FE"-Anschlüssen der Hauptplatine und der
Ergänzungsmodule).
G: Anzeige mit Hintergrundbeleuchtung
H: Navigationstaste für 4 Richtungen
J: 4 dynamische Tasten
K: 2 Leuchtdioden

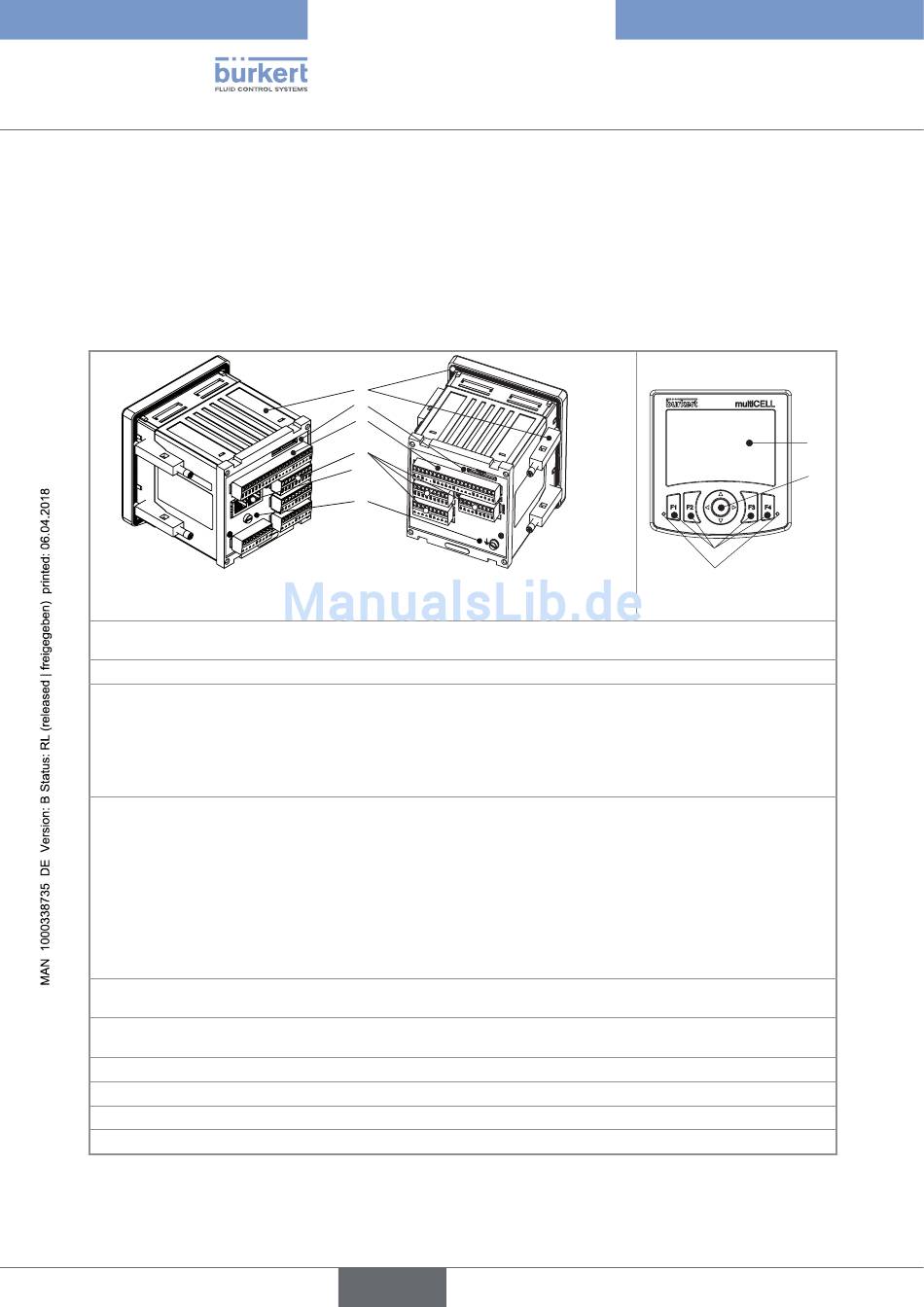

Bild 1 :
Aufbau eines 8619 für Schaltschrankmontage
14
A
B
C
D
E
F
Gerät ohne
Ethernet-Ergänzungsmodul
deutsch
Typ 8619
BeschreibungdesGeräts
J
K
G
H
