9.20.2 Einstellung im Hysterese-Betrieb
Der Zustandswechsel erfolgt, sobald eine Schwelle erreicht wird:
• Bei zunehmendem Prozesseingang erfolgt der Zustandswechsel des Ausgangs, wenn die obere Schwelle erreicht wird.
• Bei abnehmendem Prozesseingang erfolgt der Zustandswechsel des Ausgangs, wenn die untere Schwelle erreicht wird
Kontakt
ON
OFF
Unterer Oberer Prozesseingang („PV")

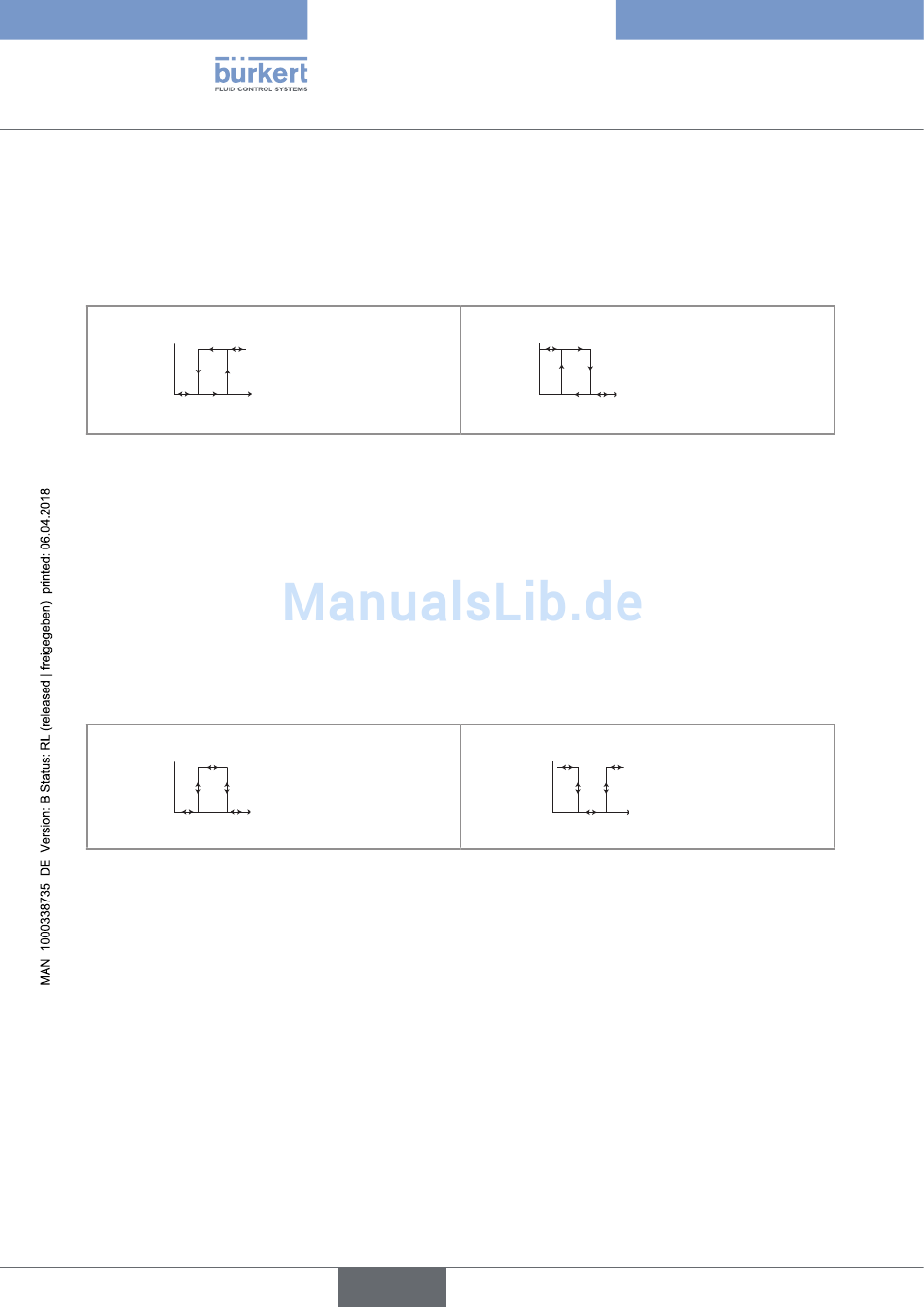

Bild 84 : Hysteresebetrieb
PV: Den Prozesseingang wählen, der dem Ereignis „System switch" zugeordnet werden soll.
UNTERER: Den Wert der unteren Umschaltschwelle eingeben.
OBERER: Den Wert der oberen Umschaltschwelle eingeben.
INVERTIERT: Das Ereignis invertieren oder nicht.
VERZÖGERUNG: Den Wert für die Verzögerungsdauer vor dem Umschalten eingeben. Der Wert gilt für den
oberen und den unteren Schwellenwert. Die Umschaltung erfolgt nur, wenn eine der Schwellen (obere oder
untere Schwelle) während einer Dauer überschritten wird, die über die Verzögerungszeit hinausgeht.
9.20.3 Einstellung im Fenster-Betrieb
Der Zustandswechsel erfolgt, sobald eine der Schwellen erreicht wird.
Kontakt
ON
OFF
Unterer Oberer Prozesseingang („PV")
Bild 85 : Fensterbetrieb
PV: Den Prozesseingang wählen, der dem Ereignis „System switch" zugeordnet werden soll.
UNTERER: Den Wert der unteren Umschaltschwelle eingeben.
OBERER: Den Wert der oberen Umschaltschwelle eingeben.
INVERTIERT: Das Ereignis invertieren oder nicht.
VERZÖGERUNG: Den Wert für die Verzögerungsdauer vor dem Umschalten eingeben. Der Wert gilt für den
oberen und den unteren Schwellenwert. Die Umschaltung erfolgt nur, wenn eine der Schwellen (obere oder
untere Schwelle) während einer Dauer überschritten wird, die über die Verzögerungszeit hinausgeht.
126
nicht invertiert
nicht invertiert
deutsch
Typ 8619
Menü „Parameter"
invertiert
Kontakt
ON
OFF
Unterer Oberer Prozesseingang („PV")
invertiert
Kontakt
ON
OFF
Unterer Oberer Prozesseingang („PV")
