9.16 Einstellen einer Zweipunktregelungsfunktion
„ONOFF"
Mit dieser Funktion kann eine Zweipunktregelung realisiert werden.
Eine Leitfähigkeitsregelung kann der Funktion „zeitgesteuerte Dosierung" (siehe Kap. 9.18) zugewiesen werden,
um vor der Dosierung einen Schritt „Vorablassen" durchzuführen.
Sobald die Funktion parametriert und aktiviert ist, ist das berechnete Ergebnis „Fx:" in der Liste der Pro-
zessvariablen der Hauptplatine „M0:MAIN" verfügbar; diese Liste erscheint in den Menüs zur Einstellung
der Ausgänge, zur Anpassung der Ansichten, zur Datenspeicherung, um:
• das berechnete Ergebnis „Fx:" einem physikalischen Ausgang (analog, AO, oder digital, DO) zuzu-
weisen (siehe Kap. 9.24 und 9.25).
• das Ergebnis „Fx:" in einer der bedienerspezifischen Ansichten „Ux" anzuzeigen: siehe Kap. 9.9.
• die „Fx:"-Werte mit dem Datenlogger aufzuzeichnen: siehe Kap. 9.21.
Prozesseingang
(PV)

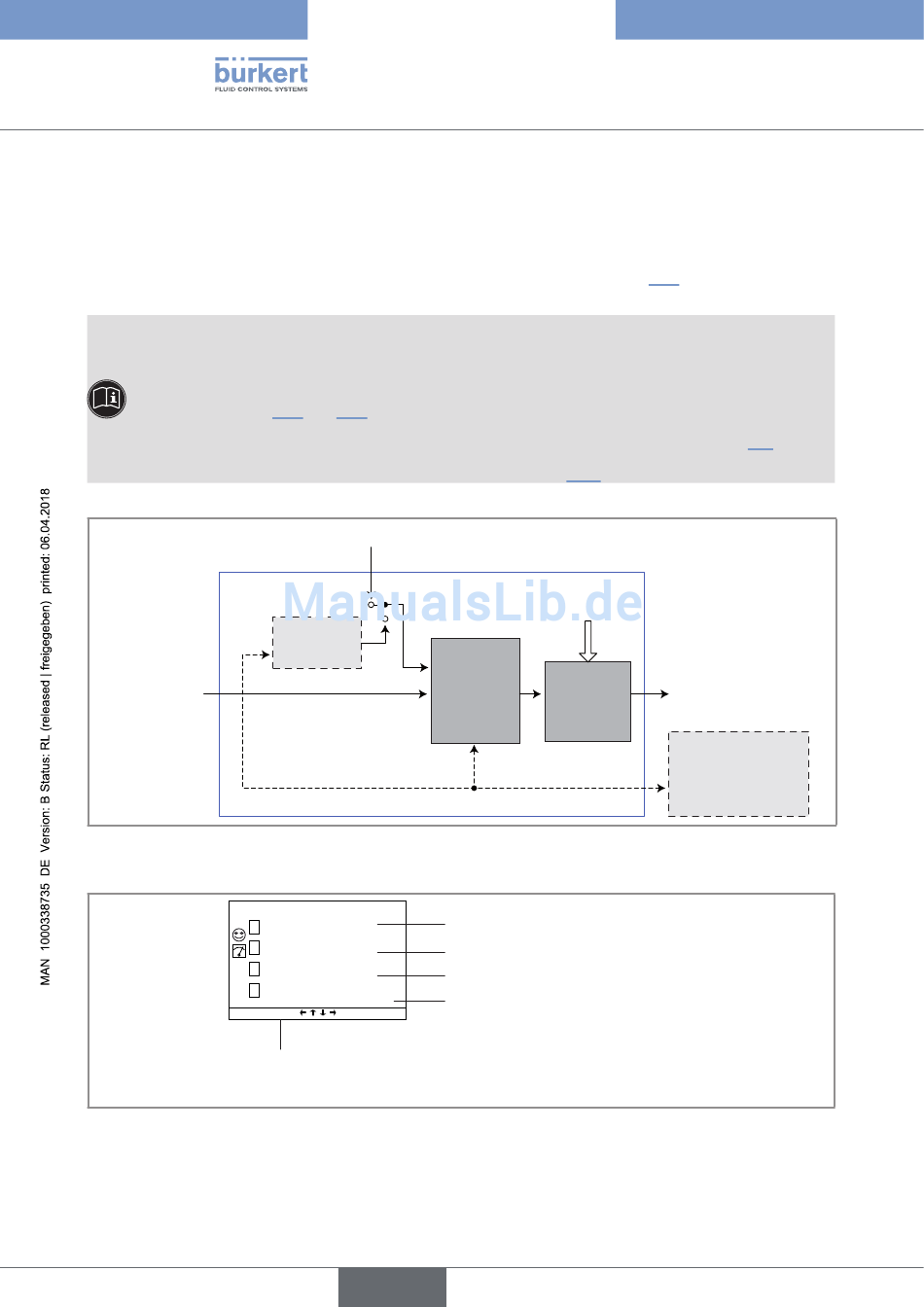

Bild 64 : Funktion „ONOFF"
Bild 65 : Beispiel für eine Ansicht der „ONOFF"-Funktion ohne zugeordnete zeitgesteuerte Dosierung in der
Prozess-Ebene
106
Sollwert (SP)
Vorablassen
29.06.2010
F2:ONOFF
13:40
µS/cm
250.0
PV
1
µS/cm
1
SP
500.0
%
0
0.00 CMD1
0
No Link F3 Dos.St
MENÜ SP
diese dynamische Taste drücken, um den
Sollwert einzugeben.
deutsch
Typ 8619
Menü „Parameter"
System
Switch
ONOFF Ruheposition
Wert der gewählten Prozessvariablen
Sollwert
Ergebnis der ONOFF-Funktion
Zeitgesteuerte Dosierung nicht aktiv
Ergebnis (Fx: CMD1)
Funktion
„Zeitgesteuerte
Dosierung"
(„Dos. St.")
