Typ 8619
Menü „Parameter"
- LIM KA2: Den Sollwert der Funktion „Vorablassen" für Kanal 2 der zugeordneten Funktion „Zeitgesteuerte
Dosierung" eingeben.
Das Vorablassen senkt die Leitfähigkeit der Flüssigkeit auf einen Wert unter dem Standard-Sollwert des ON/
OFF-Reglers. Der Sollwert der Funktion Vorablassen „LIM KAx" hat, sofern aktiv, Vorrang vor dem Standard-
Sollwert des Reglers.
CMD SICHERHEIT: Aktivieren (Auswahl „Modus: ON") oder Deaktivieren (Auswahl „Modus: OFF") der Ver-
wendung einer Ruheposition des Ausgangs, wenn das Ereignis „System switch" (siehe Kap. 9.8) im Zustand
„ON" ist. Wenn die Verwendung der Ruheposition aktiviert wurde, für jeden Ausgang einen Wert zwischen 0 und
100 % für die Ruheposition eingeben.
29.06.2010
F2:ONOFF
13:40
µS/cm
250.0
PV
1
µS/cm
1
SP
500.0
%
0
0.00 CMD1
0
Off F3 Dos.St
MENÜ SP MANU
diese dynamische Taste
drücken, um den Sollwert
einzugeben.

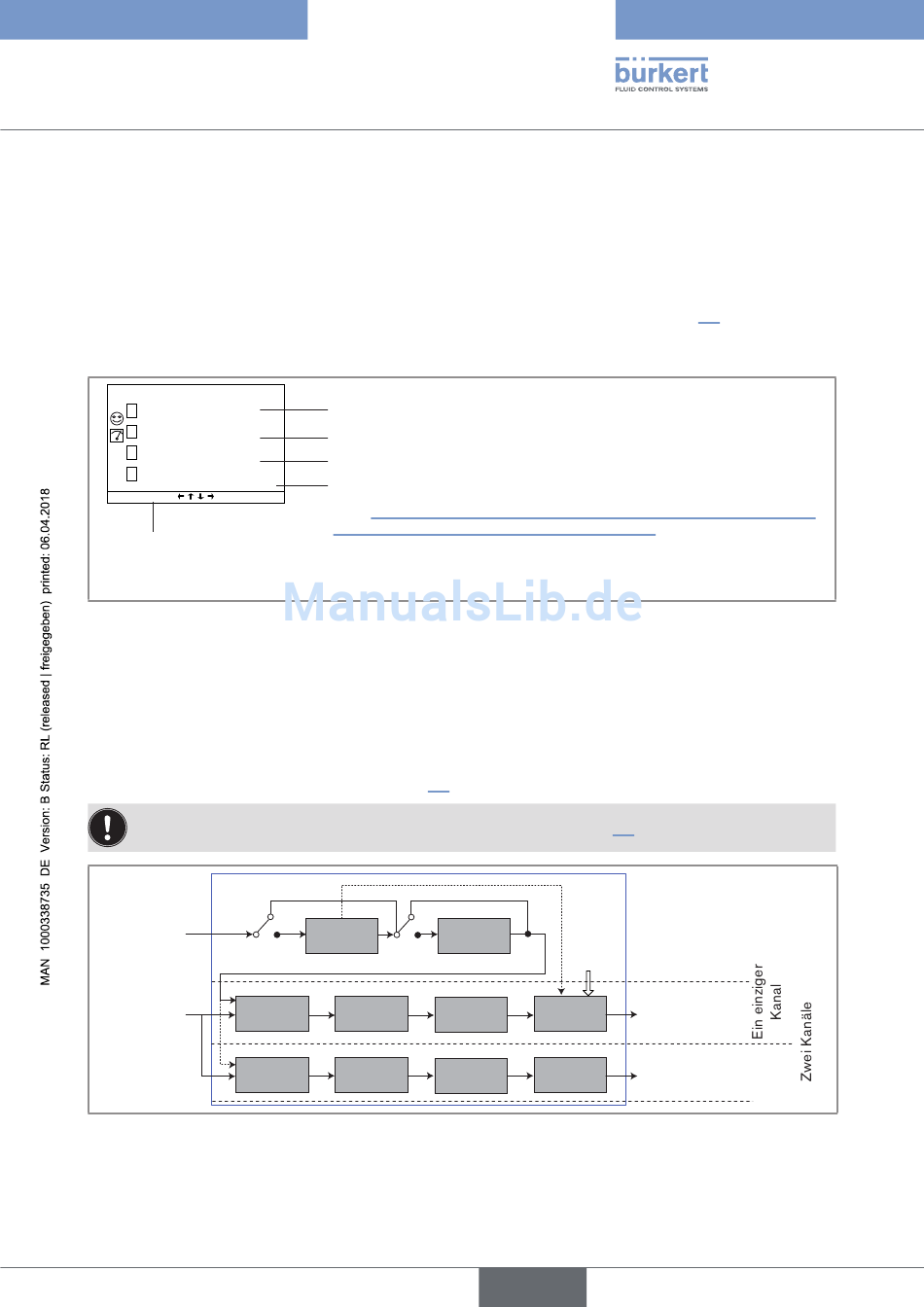

Bild 68 : Beispiel für eine Ansicht der einer zeitgesteuerten Dosierung zugeordneten ONOFF-Funktion in der
Prozess-Ebene
9.17 Einstellen einer PID-Regelungsfunktion (mit
proportionalem, integriertem und abgeleitetem
Rückkopplungsanteil)
Diese Funktion ist als Option verfügbar. Siehe Kap. 9.5.
Es können nur bis zu 6 PID-Funktionen gleichzeitig aktiv sein (siehe Kap. 8.9)
Sollwert
(intern oder
extern) (SP)
Prozessein-
PID-Regler
gang (PV)
PID-Regler
Bild 69 : PID-Funktion
Gemessener Wert der gewählten Prozessvariablen
Standard-Sollwert
Ergebnis der ONOFF-Funktion
Zugeordnete zeitgesteuerte Dosierung; die Dosierung ist im Zustand „Off".
Siehe Bild 67 : Kombination der Funktionen „ONOFF" und „TIME DOSING" (zeit-
gesteuerte Dosierung) mit einer Leitfähigkeitsmessung zum Ablesen der verschie-
denen Dosierungszustände
Sollwert
Cutoff
grenzen
Richtung des
Eingrenzung des
Antriebs
Ergebnisses
Richtung des
Eingrenzung des
Antriebs Ergebnisses
System
switch
Ergebnis
Ruheposition
(Fx:PID1)
Ergebnis
Ruheposition
(Fx:PID2)
deutsch
