Typ 8619
Menü „Parameter"

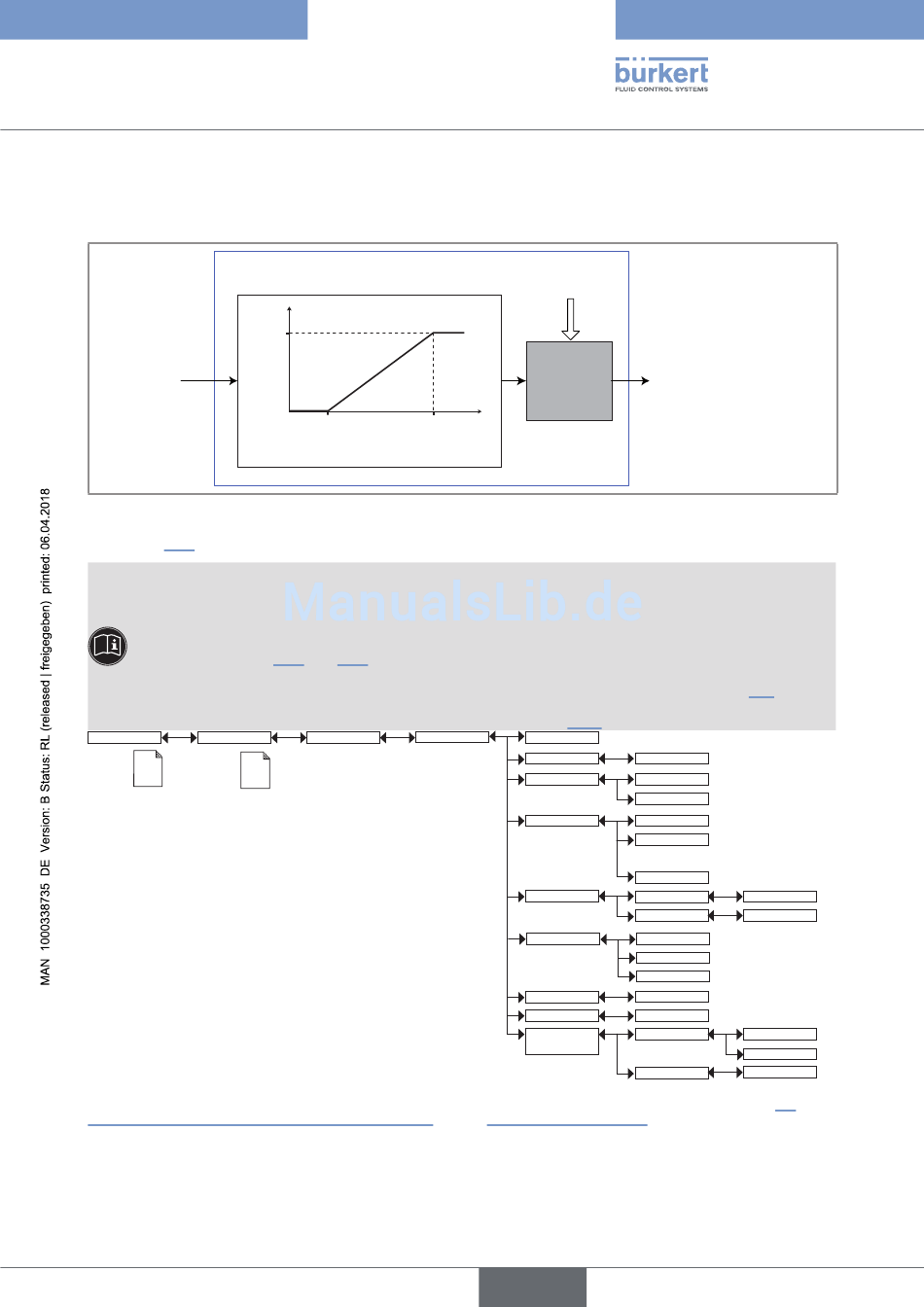

9.15 Einstellen einer proportionalen Funktion „PROP"
Mit dieser Funktion kann ein Prozesseingang (PV) skaliert werden:
100%
Prozessein-
gang (PV)
0%
Bild 61 : Proportionale Funktion „PROP"
Siehe Kap. 8.10 zum Öffnen des Menüs „Parameter".
Sobald die Funktion parametriert und aktiviert ist, ist das berechnete Ergebnis „Fx:" in der Liste der Pro-
zessvariablen der Hauptplatine „M0:MAIN" verfügbar; diese Liste erscheint in den Menüs zur Einstellung
der Ausgänge, zur Anpassung der Ansichten, zur Datenspeicherung, um:
• das berechnete Ergebnis „Fx:" einem physikalischen Ausgang (analog, AO, oder digital, DO) zuzu-
weisen (siehe Kap. 9.24 und 9.25).
• das Ergebnis „Fx:" in einer der bedienerspezifischen Ansichten „Ux" anzuzeigen: siehe Kap. 9.9.
• die „Fx:"-Werte mit dem Datenlogger aufzuzeichnen: siehe Kap. 9.21.
Parameter Funktionen
This is
This is
when the
when the
device is be-
device is be-
ing parame-
ing parame-
tered............
tered............
....................
....................
Die angebotenen Auswahlmöglichkeiten hängen von den Ergänzungsmodulen und/oder den aktivierten Optionen ab. Siehe Kap. 9.5
1)
Abfragen und/oder Aktivieren der verfügbaren Programmoptionen und Kap. 15 ProzessEingänge, PV, PVN.
TYP: Zeigt die gewählte Funktion an (hier „PROP").
Funktion „PROP"
PV- PV+
PROP
F1...F12:
System Switch
Ruheposition
Ergebnis Fx: (CMD)
Typ:
Name: EINGABE
Status: ON
OFF
PV M0:MAIN
M1
...
Mx
PV Bereich:
PV-:
PV+:
PV Filter: Kein
schnell
langsam
EINGABE
Lim-
Lim+ EINGABE
Status
CMD
Sicherheit:
Wert
deutsch
1)
EINGABE
EINGABE
ON
OFF
EINGABE
