10.9 Kalibrierung eines an einen Strom- oder
Spannungsausgang angeschlossenen Analogeingangs
Wenn ein Analogeingang AI1 oder AI2 an den Strom- oder Spannungsanalogausgang eines externen Messgeräts
angeschlossen wird (z.B. den 4...20 mA-Ausgang eines DruckmessGeräts Typ 8311), den Analogeingang gemäß
Bild 96 kalibrieren.
Diese Kalibrierung ermöglicht eine genaue Anpassung der Grenzen des Analogeingangs an die Grenzen des
angeschlossenen Messgeräts.
Siehe Kap. 8.10 zum Öffnen des Menüs „Kalibrierung".
Kalibrierung Mx:Eingänge

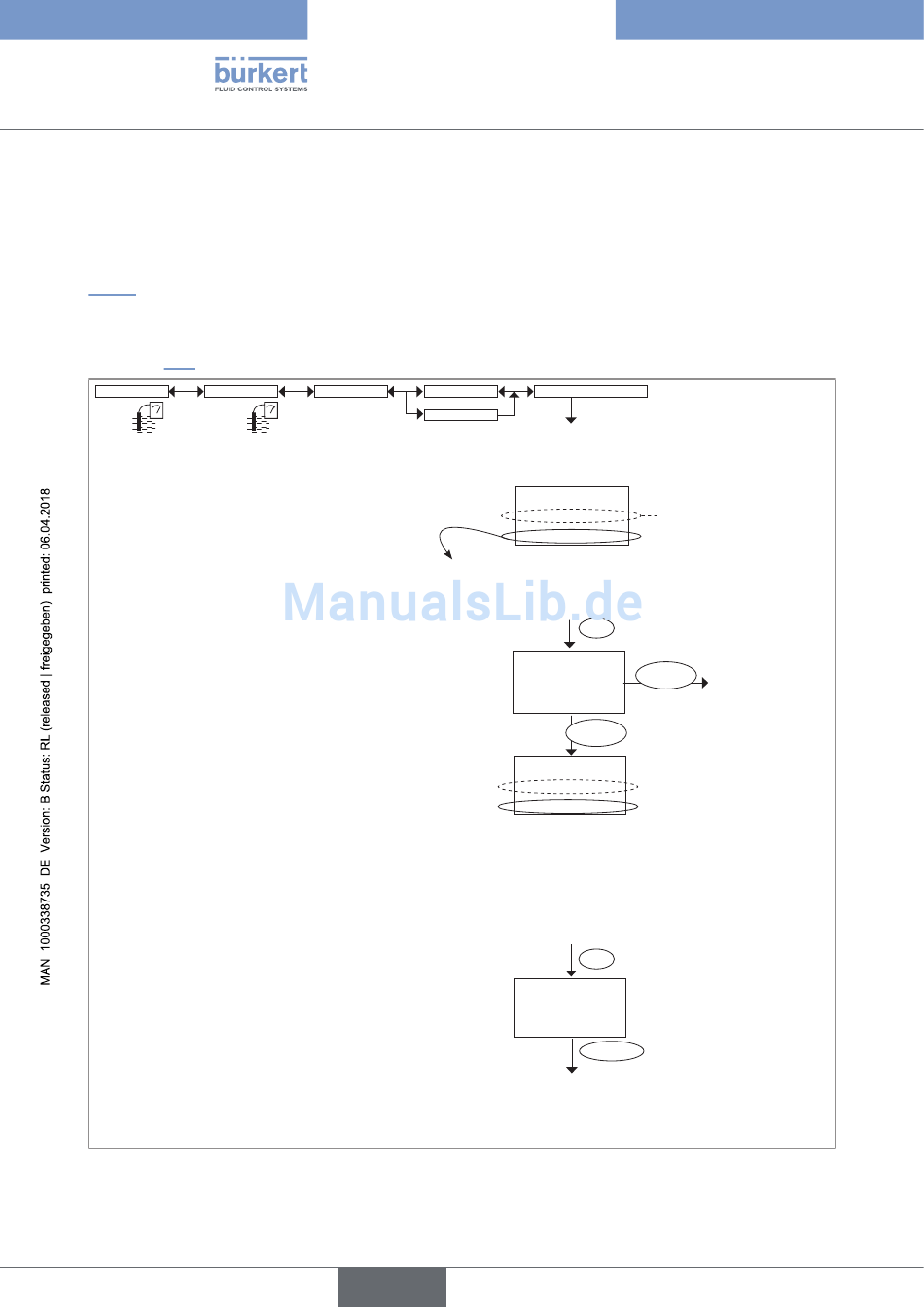

Bild 96 : Beispiel der Kalibrierung eines Analogeingangs bezüglich des Stromausgangs eines DruckmessGeräts 8311
150
AI1/AI2 Modus:allgemein
Modus:Chlor
→ Einen Strom von 4 mA am 4...20 mA-Ausgang des
an den Analogeingang angeschlossenen Messgeräts
erzeugen.
→ 4 mA eingeben.
→ Warten, bis der Messwert sich stabilisiert.
→ Einen Strom von 20 mA am 4-20 mA-Ausgang des
an den Analogeingang angeschlossenen Messgeräts
erzeugen.
→ 20 mA eingeben.
→ Warten, bis der Messwert sich stabilisiert.
Das analoge Eingangssignal ist eingestellt (Steigung und
Offset) und das Gerät zeigt den kalibrierten Wert des
Eingangs an.
deutsch
Typ 8619
MenüKalibrierung
Strom-Kalibrierung
1. Punkt
Am Analogeingang
4.001 mA
empfangener Wert
4.000 mA
OK
NEIN
Einen 2. Punkt
kalibrieren?
JA
2. Punkt
20.001 mA
20.000 mA
OK
Kalibrier-Ergebnis
16.02 mA
SPEI.
Das Gerät
justiert den
Offset-Wert.
