7.3.12 Industrial Ethernet anschließen
WARNUNG
Verletzungsgefahr.bei.unsachgemäßer.Installation!
▶ Elektrische Installationen dürfen nur durch autorisiertes Fachpersonal und mit geeignetem Werkzeug durch-
geführt werden!
RJ45-Anschluss

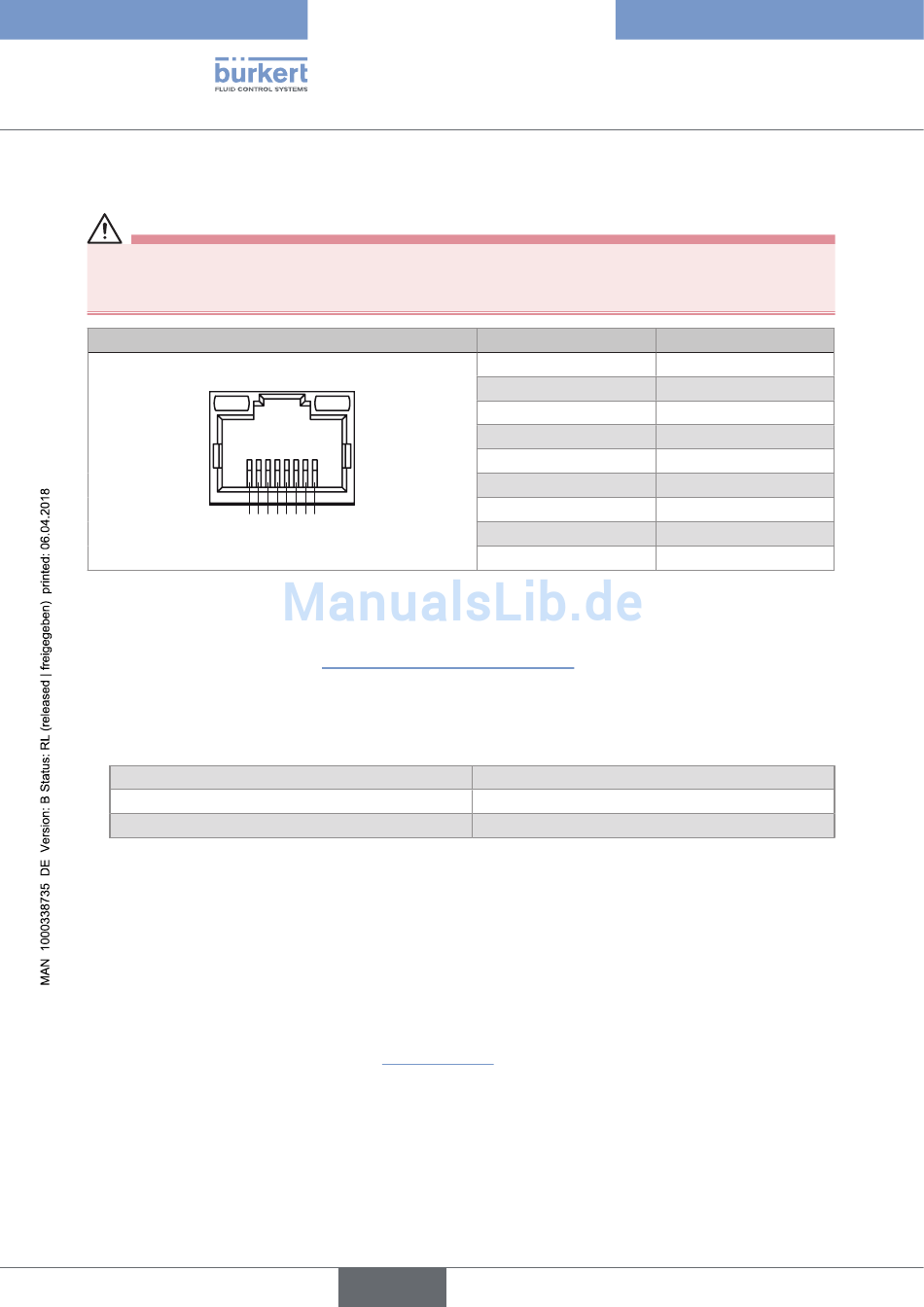

Bild 23 : Pinbelegung eines RJ45-Anschlusses
Es kann ein Verbindungskabel für die wandmontierte Version (wie unten beschrieben) verwendet werden, oder
ein Adapter RJ45-M12. Siehe Kap. 17 Ersatzteile und Zubehör, Seite 206.
Vorbereitung.eines.Verbindungskabels.für.eine.wandmontierte.Version:.
→ Einen für die industrielle Nutzung geeigneten RJ45-Stecker auswählen.
Abgeschirmtes Kabel
Mindestkategorie
Länge
→ Um sicherzustellen, dass die Klappe des Geräts ganz geschlossen werden kann, RJ45-Stecker mit maximalen
Abmessungen von 45 mm verwenden.
→ Das Kabel in die Kabeldurchführung des Geräts führen.
→ Die Leiter wie vom Hersteller des RJ45-Steckers und gemäß ISO / IEC 11801 einführen.
→ Den RJ45-Stecker crimpen.
→ Den RJ45-Stecker in den RJ45-Anschluss stecken.
→ Die Einstellungen der Ethernet-Verbindung vornehmen. Siehe die Ergänzungsanleitung zur digitalen Kommuni-
kation für den Typ 8619, verfügbar unter: www.buerkert.de.
54
1 2 3 4 5 6 7 8
deutsch
Typ 8619
InstallationundVerkabelung
Pin.
1
2
3
4
5
6
7
8
Gehäuse
Mindestens erforderlich: FTP
5e / CAT-5
max. 100 m
Pinbelegung.
TX+
TX–
RX+
N. C.
N. C.
RX–
N. C.
N. C.
FE
