bürkert multiCELL 8619 Bedienungsanleitung Seite 124

Siehe Kap. 8.10 zum Öffnen des Menüs „Parameter".
Parameter Funktionen
This is
when the
device is be-
ing parame-
tered............
....................
TYP: Zeigt die gewählte Funktion an.
NAME: Umbenennen der gewählten Funktion. Siehe Kap. 8.4 Eingabe von Text. Dieser Name erscheint in der
Prozess-Ebene in der mit dieser Funktion verbundenen Ansicht.
STATUS: Ermöglicht das Aktivieren (Auswahl „ON") oder Deaktivieren (Auswahl „OFF") der gewählten Funktion.
Immer wenn das Gerät eingeschaltet wird, werden die Funktionen geprüft. Wenn bei einer Funktion ein
Problem auftritt, wird die Funktion vom Gerät automatisch deaktiviert.
PV: Definieren des Digitaleingangs „DI1" oder „DI2" von der Hauptplatine „M0" als Impulseingang für die
Volumenzählung.
EINHEIT: Wählen der Volumeneinheit.
VOLUMEN: Das zu zählende Volumen eingeben.
DOSIERZEIT: Die Dosierungsdauer eingeben.
CMD SICHERHEIT: Aktivieren (Auswahl „Modus: ON") oder Deaktivieren (Auswahl „Modus: OFF") der Ver-
wendung einer Ruheposition des Ausgangs, wenn das Ereignis „System switch" (siehe Kap. 9.20) im Zustand
„ON" ist. Wenn die Verwendung der Ruheposition aktiviert wurde, für jeden Ausgang einen Wert zwischen 0 und
100 % für die Ruheposition eingeben.

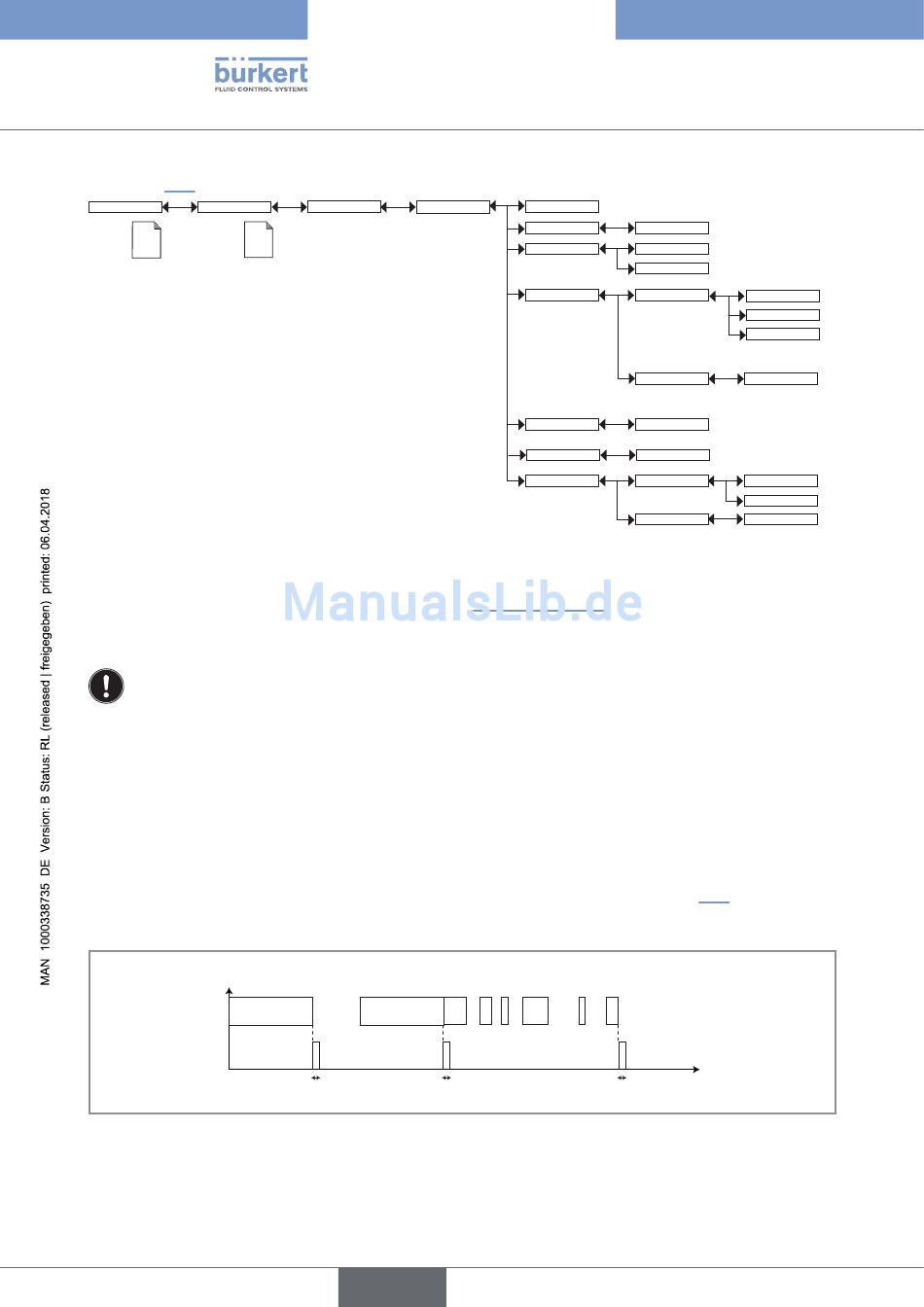

Bild 82 : Beispiel für die Funktion „Volumendosierung"
124
F1...F12:
This is
when the
device is be-
ing parame-
tered............
....................
„Volumen" „Volumen"
„Dosierzeit"
deutsch
VOL. DOSING Typ:
Name:
Status:
PV:
Volumen
Dosierzeit:
CMD Sicherheit
„Volumen" = v1+v2+v3+v4+v5+v6
v2 v3 v5 v6
v1
v4
Typ 8619
Menü „Parameter"
EINGABE
OFF
ON
M0:MAIN
Kein
DI1 Pulse
DI2 Pulse
Mx Kein
EINGABE
EINGABE
Status: OFF
ON
Wert: EINGABE
