7.3.10 Beispiele für den Anschluss eines Elektromagnetventils an
ein 8619 multiCELL WM
Das Elektromagnetventil kann über die Hauptlatine „M0" oder das Ausgangsmodul „OUT" an den 8619 ange-
schlossen werden.
→ Wenn ein Elektromagnetventil an den 8619 angeschlossen wird, parallel zum Elektromagnetventil eine Frei-
laufdiode anschließen. Wenn das Elektromagnetventil über einen Stecker Typ 2508 angeschlossen wird, ist
dieser Stecker mit integrierter Freilaufdiode verfügbar.
21-polige trennbare Schraubklemmleiste, schwarz

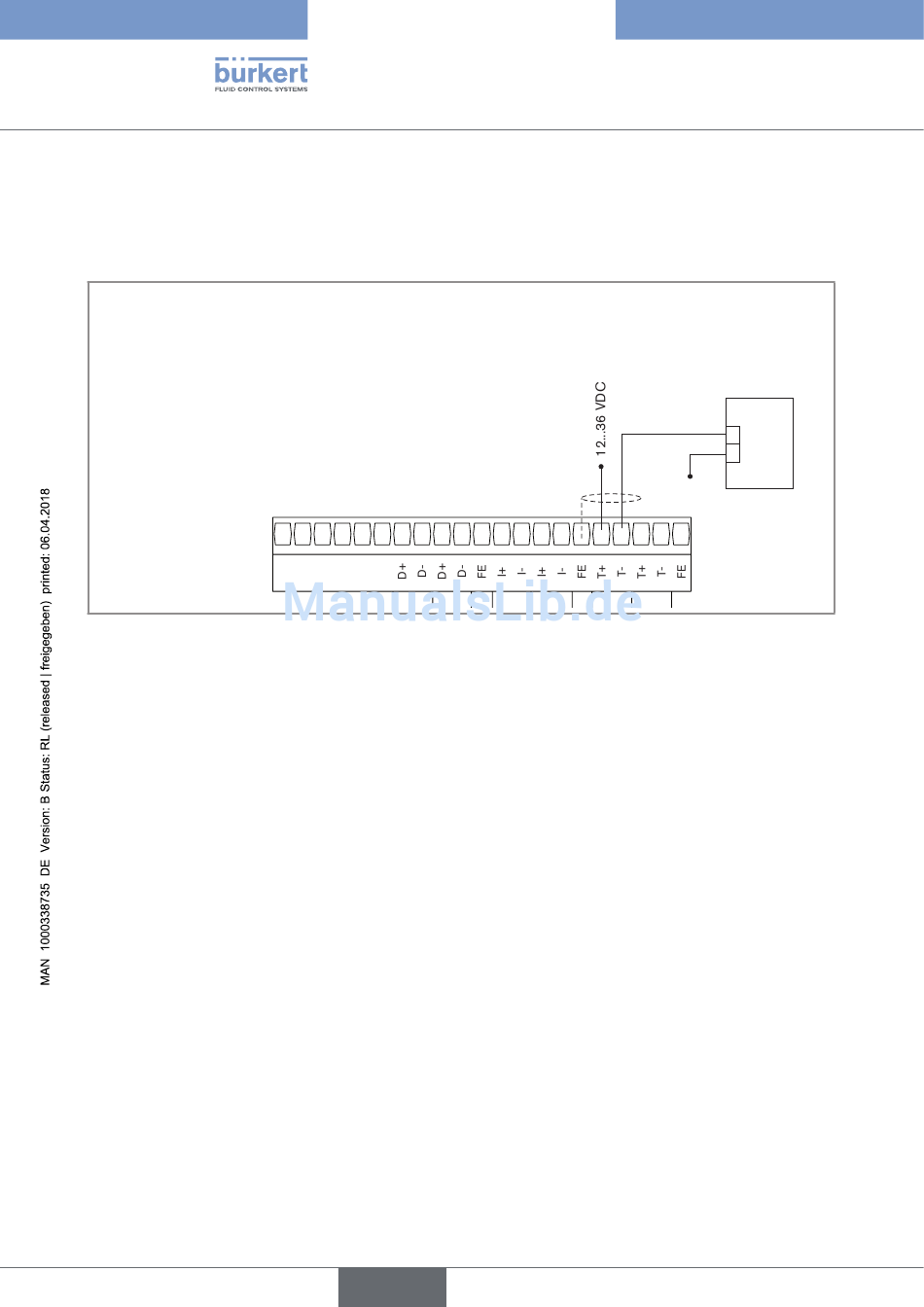

Bild 21 : Verkabelung eines Elektromagnetventils an der Hauptplatine „M0" des Gerätes
52
DI1 DI2 FE AO1
deutsch
Typ 8619
InstallationundVerkabelung
Elektromagnetventil
0 VDC
AO2 FE DO1 DO2 FE
+
-
