Typ 8619
Menü „Parameter"
PV: Den Prozesseingang aus der vom Gerät vorgeschlagenen Liste auswählen. Bei diesem Wert kann es sich um
einen gemessenen Eingang, das Ergebnis einer Funktion oder einen von einer Speicherprogrammierbaren Steu-
erung (SPS, PVN) gesendeten Wert handeln. Siehe Kap. 15.
SP TYP: Zwischen internem (Auswahl „Intern") oder externem Sollwert wählen (Auswahl „Extern"); dann die als
Sollwert dienende Größe in der Liste der nachstehend genannten Funktion „SP" auswählen).
SP WERT: Die als Sollwert für die Funktion dienende externe Größe auswählen.
PV BEREICH: Die Minimal- („PV Bereich-") und Maximalwerte („PV Bereich+ ") der Messungen des Prozessein-
gangs eingeben.
REGELUNG: Den linearen (Auswahl „linear") oder nicht-linearen Regelungsmodus auswählen (Auswahl „nicht
linear"); dann mit „Unterer" und „Oberer" die zwei Schwellenwerte des Prozesseingangs eingeben, außerhalb
derer der D-Anteil deaktiviert wird).
Wert „Oberer"
Wert „Unterer"

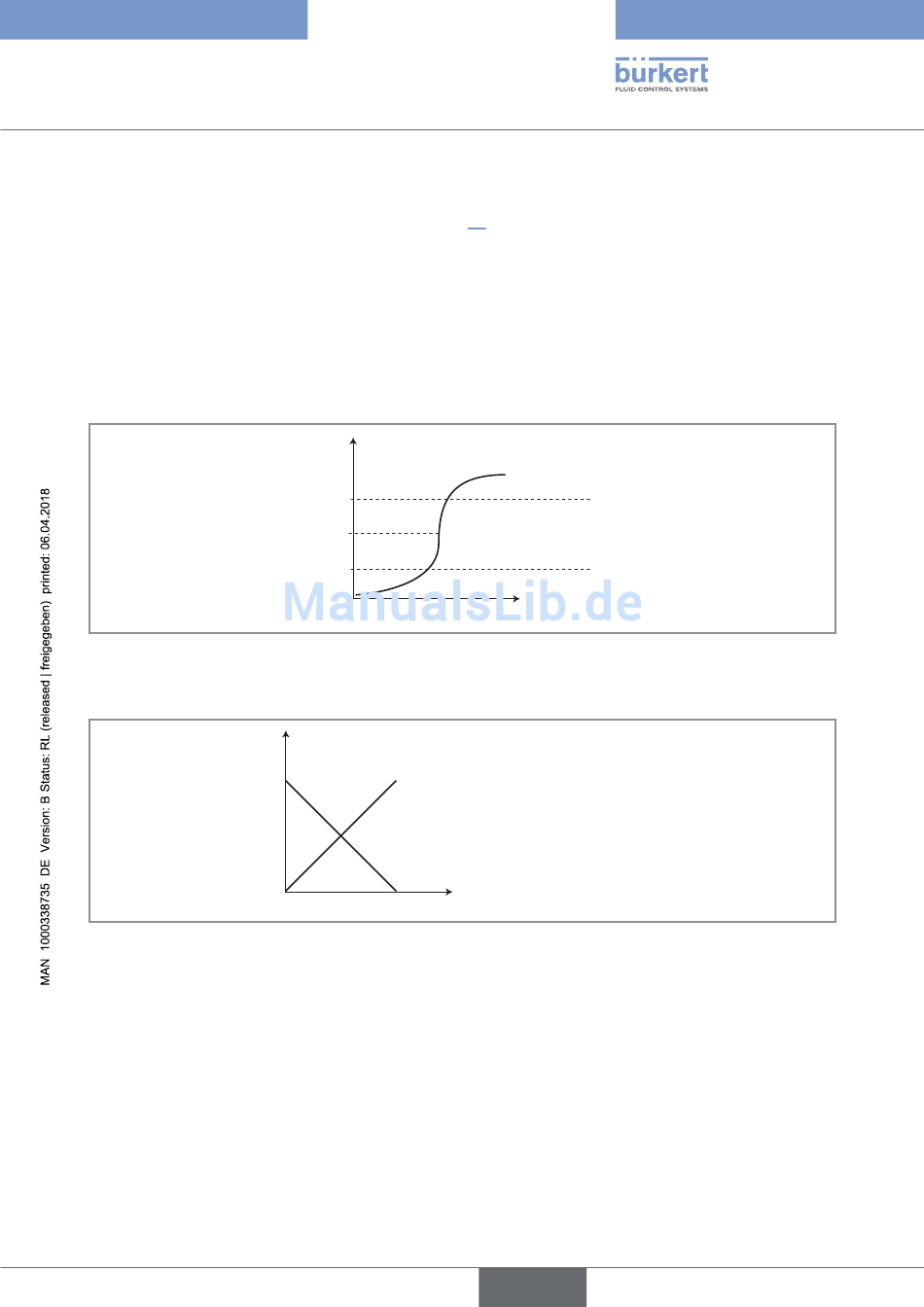

Bild 71 : Beispiel für eine nicht-lineare pH-Regelung
CMD RICHTUNG: Auswählen der Regelungsrichtung der Funktion (CMD1 bzw. CMD2): ansteigend (Auswahl
„Ansteigend") oder fallend (Auswahl „Fallend").
Fx / CMD
100%
Bild 72 : Kurven für CMD RICHTUNG
pH
Sollwert
Ansteigend
Fallend
0%
100%
Funktion „PI" (D = 0)
Funktion „PID"
Funktion „PI" (D = 0)
Reagenzmittel
Durch die Funktion berechneter Ausgang
