HYSTERESE: Einen Hysteresewert des Umschaltpunkts eingeben, als Prozentwert des PV-Bereichs (und nicht
als Prozentwert des SP-Bereichs).
INVERTIERUNG: Ermöglicht das Invertieren (Auswahl „ON") oder Nichtinvertieren (Auswahl „OFF") der
Wirkrichtung der Umschaltung. Siehe Bild 66 : Hysteresebetrieb, nicht invertiert und invertiert.
Fx: CMD1
100%
0%

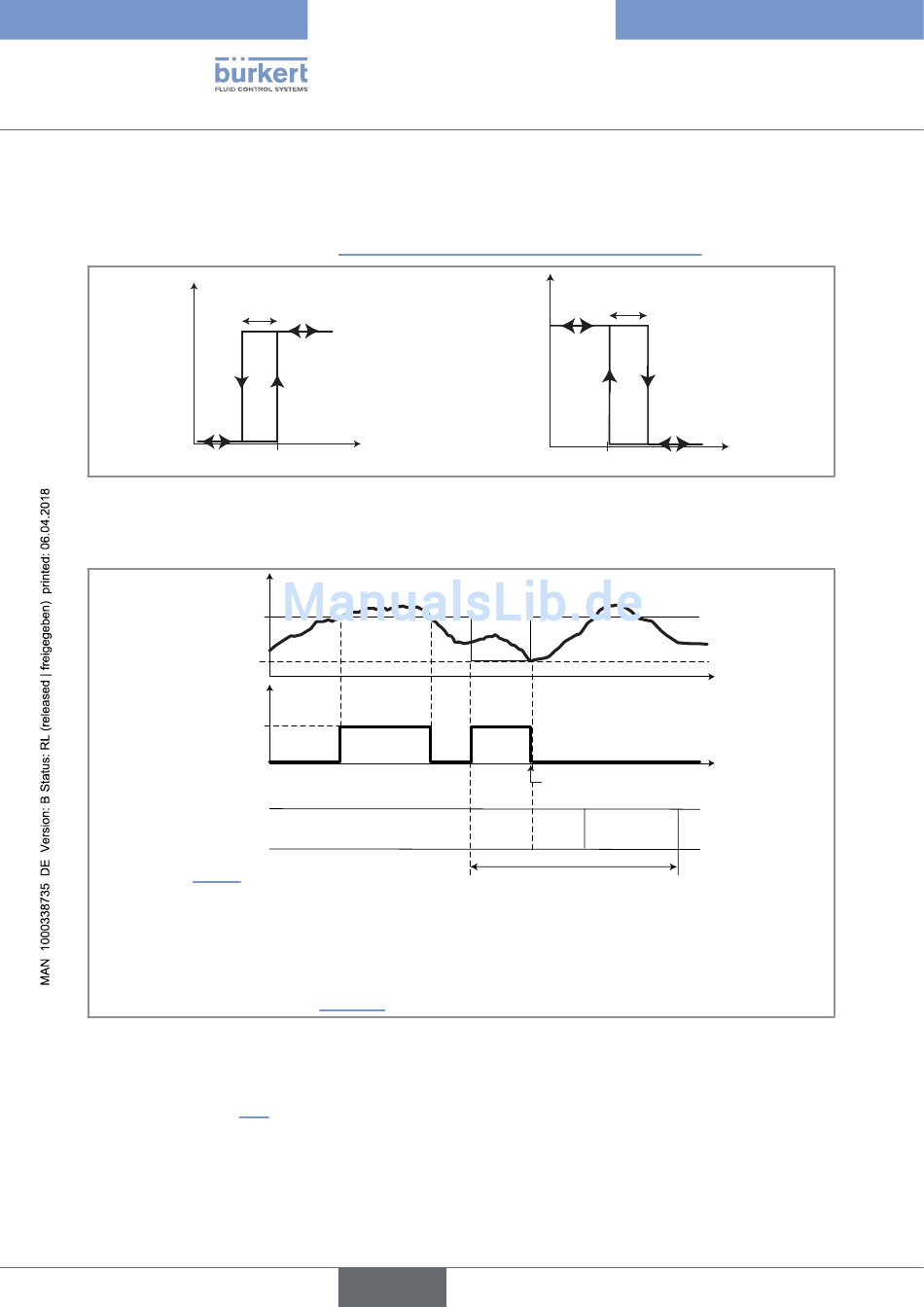

Bild 66 : Hysteresebetrieb, nicht invertiert und invertiert
MAXONTIME: Eingabe der maximal zulässigen Dauer der Ansteuerung des Ausgangs: Nach dieser Zeit wird der
Ausgang deaktiviert.
Leitfähigkeit
Standard-Sollwert
Vorablassen-Sollwert
„LIM KAx"
CMD1
Bezeichnet mit
„Tdos state" (sie-
he Bild 68)
"OFF": Warten auf Dosierung
"BLEED": Vorablassen läuft
"ON": Dosierung läuft
"WAIT": Wartezeit; siehe Seite 120
Bild 67 : Kombination der Funktionen „ONOFF" und „TIME DOSING" (zeitgesteuerte Dosierung) mit einer Leitfähigkeitsmessung
VORABLASSEN: Definieren (Auswahl „ON") oder nicht (Auswahl „OFF") der ONOFF-Funktion zur Leitfähigkeits-
regelung als Vorablassen-Funktion, die einer Funktion zur zeitgesteuerten Dosierung zugeordnet ist („Zeitgesteuerte
Dosierung": siehe Kap. 9.18). Wenn das Vorablassen aktiviert ist, den Sollwert für das Vorablassen eingeben:
- LIM KA1: Den Sollwert der Funktion „Vorablassen" für Kanal 1 der zugeordneten Funktion „Zeitgesteuerte
Dosierung" eingeben.
108
nicht invertierter Modus
Hysterese
Größe PV
Sollwert
100%
0%
"OFF"
deutsch
Typ 8619
Menü „Parameter"
Fx: CMD1
Hysterese
100%
0%
Sollwert
Zustandsänderung, wenn „LIM KAx" erreicht
ist oder „MAXONTIME" überschritten wird
"BLEED" "ON" "WAIT"
Zyklus der zeitgesteuerten
Dosierung, hat Vorrang beim
Regler
invertierter Modus
Größe PV
t
