7.3.14 Verkabelung des Eingangsmoduls „INPUT"
Das Eingangsmodul „INPUT" umfasst:
• 2 Analogeingänge,
• 2 Digitaleingänge.
Die Eingänge sind galvanisch getrennt, also potentialfrei.
9-polige trennbare
Schraubklemmleiste, or-
FE = Funktionserde

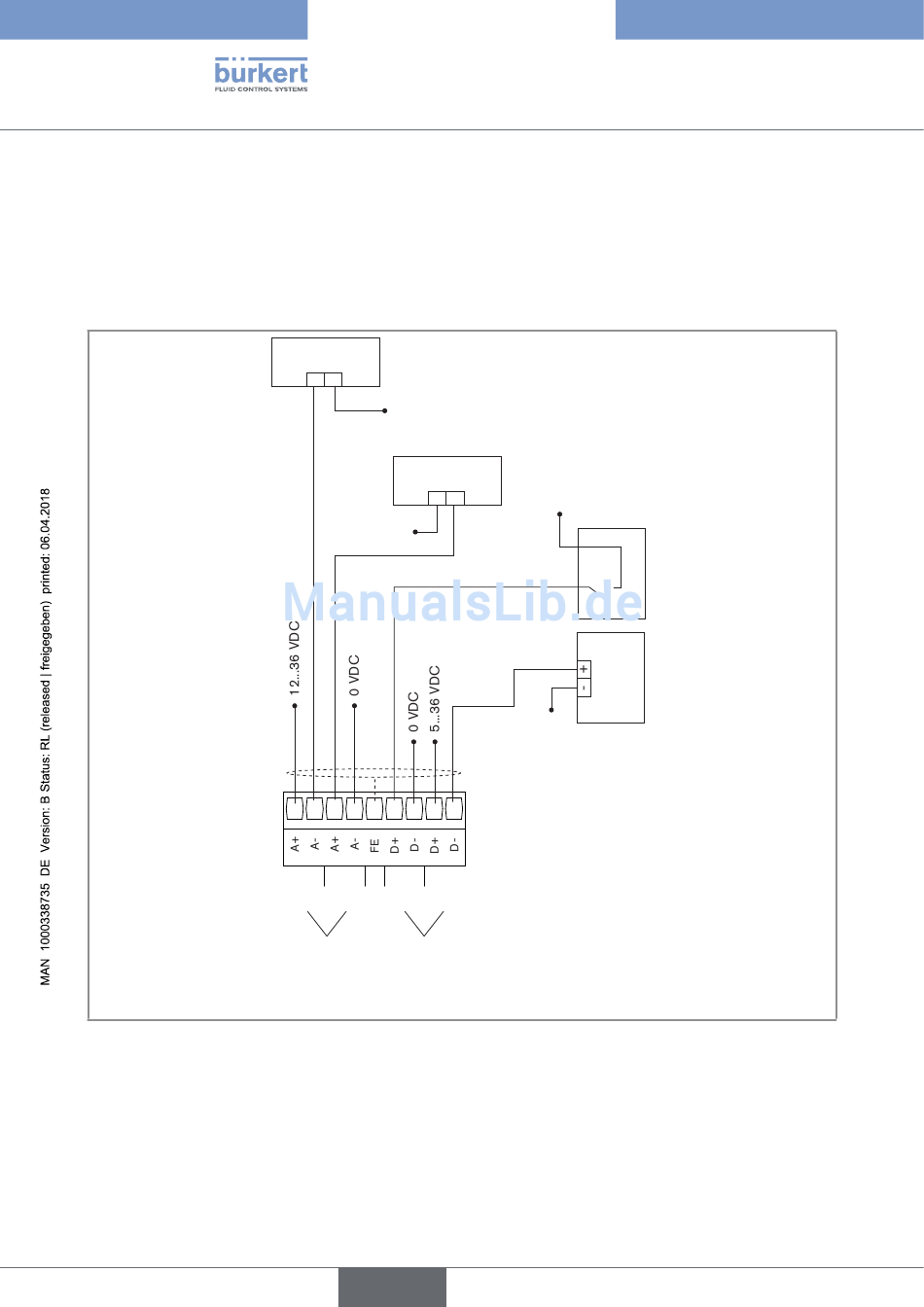

Bild 25 : Anschluss der Analogeingänge an einen 2-Leiter-Stromtransmitter und Anschluss der Digitaleingänge des Ein-
gangsmoduls „INPUT"
56
1. 0/4...20 mA-Ausgang (am
externen Instrument)
+ -
0 VDC
2. 0/4...20 mA-Ausgang (am externen Instrument)
12...36 VDC
ange
1 2 3 4 5 6 7 8
(AI1) (AI2) (DI1) (DI2)
Analogein- Digitalein-
gänge gänge
deutsch
+ -
5...36 VDC
0 VDC
9
(Kennzeichnung in den Einstellungsmenüs des
Eingangsmoduls Mx)
Typ 8619
InstallationundVerkabelung
1. Digital-Ausgang
(am externen
Instrument)
2. Digital-Ausgang
(am externen
Instrument)
