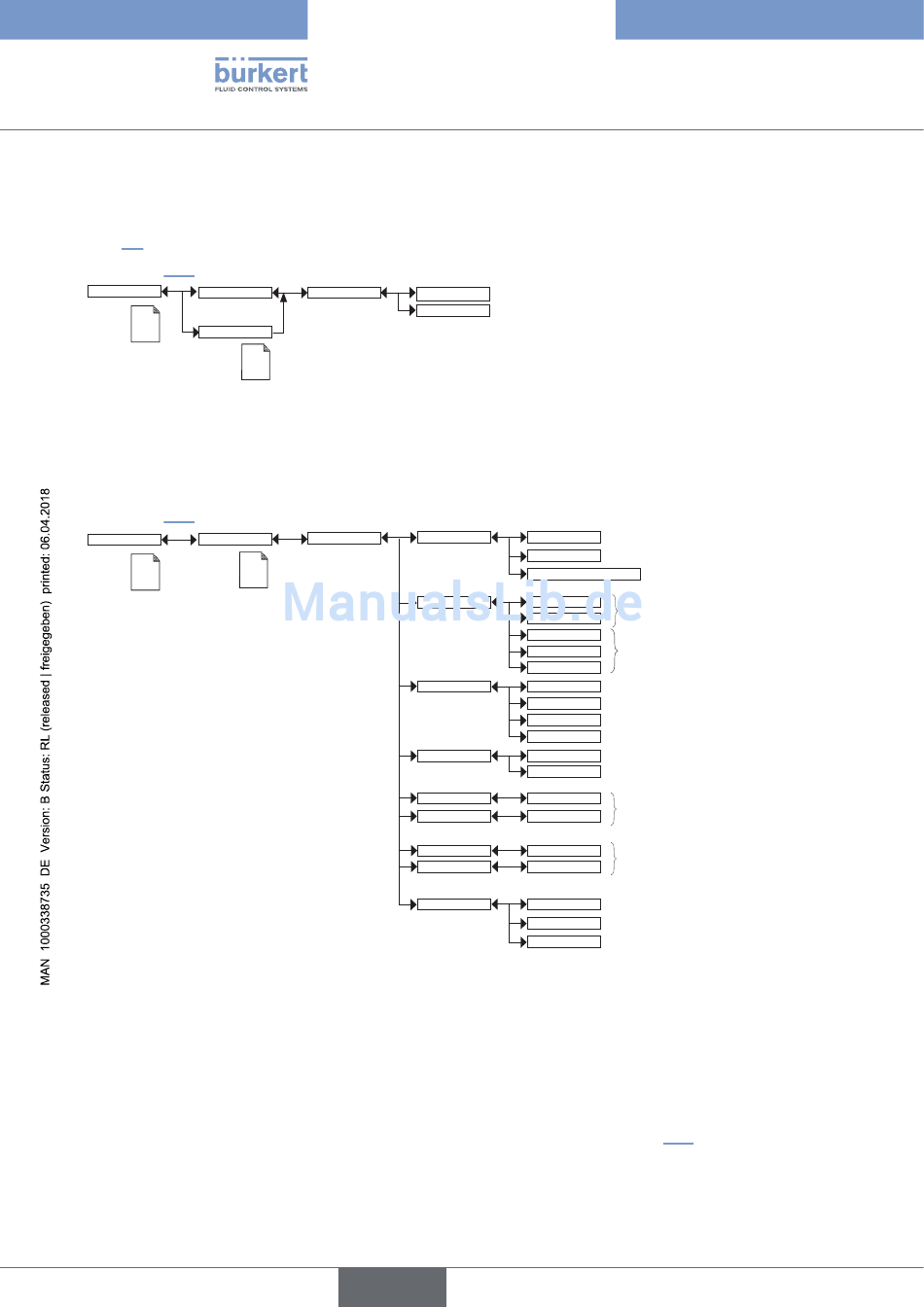

9.22 Auswahl der Zählereinheiten
Diese Funktion ist am Gerät nur verfügbar, wenn die Programmoption „DURCHFLUSS" aktiviert ist. Siehe
Kap. 9.5.
Siehe Kap. 8.10 zum Öffnen des Menüs „Parameter".
Parameter
M0:Eingänge
This is
when the
device is be-
ing parame-
Mx:Eingänge
tered............
....................
Diese Funktion dient zur Auswahl der Einheiten der Mengenzähler, der auf der Prozess-Ebene angezeigt oder zur
Speicherprogrammierbaren Steuerung gesendet wird (wenn das Gerät ein Ethernet-Modul hat).
9.23 Einstellen der Analogeingänge
Siehe Kap. 8.10 zum Öffnen des Menüs „Parameter".
Mx:Eingänge
Parameter
This is
when the
device is be-
ing parame-
tered............
....................
MODUS: Auswahl der Art des Eingangssignals, Strom oder Spannung.
BEREICH: Auswahl des Bereichs des Eingangssignals, abhängig von der Auswahl in „MODUS".
FORMAT: Auswahl der angezeigten Dezimalstellen.
EINHEIT: Auswahl in einer vordefinierten Liste oder Eingabe der Einheit der physikalischen Größe, die dem Ein-
gangssignal zugeordnet ist.
0/4MA: Eingabe des Wertes der zuvor ausgewählten physikalischen Größe, der einem Eingangsstrom von 0/4 mA
zugeordnet ist. Anstelle einer Eingabe kann dieser Wert auch automatisch mithilfe der Funktion „PV-Kalibrierung"
des Menüs „Kalibrierung -> Mx:Eingänge -> AI1 oder AI2" bestimmt werden. Siehe Kap. 10.9.
20MA: Eingabe des Wertes der zuvor ausgewählten physikalischen Größe, der einem Eingangsstrom von 20 mA
zugeordnet ist. Anstelle einer Eingabe kann dieser Wert auch automatisch mithilfe der Funktion „PV-Kalibrierung"
128
DI1/DI2
Einheit Meng. A
Einheit Meng. B
This is
when the
device is be-
ing parame-
tered............
....................
AI1/AI2
This is
when the
device is be-
ing parame-
tered............
....................
deutsch
Modus: Kein
Stromeingang
Spannungseingang
0-20mA
Bereich:
4-20mA
0-2V
0-5V
0-10V
Format: 0
0.0
0.00
0.000
Einheit: Einheitenliste
Manuelle Eing.
0 mA / 4 mA: EINGABE
20 mA: EINGABE
0V: EINGABE
2V / 5V / 10V: EINGABE
Filter: kein
schnell
langsam
Typ 8619
Menü „Parameter"
wenn „Modus" = „Strom"
wenn „Modus" =
„Spannung"
wenn „Modus" = „Strom"
wenn „Modus" =
„Spannung"
