Typ 8619
InstallationundVerkabelung
7.3.6 Versorgung eines externen Messgeräts über ein 8619
multiCELL
Das Gerät kann die Versorgung eines externen Messgeräts, z.B. eines Durchflusssensors, mit einer Spannung
gewährleisten, die der Versorgungsspannung des 8619 entspricht.
Die Versorgungsquelle ist an der Klemmleiste „M0" eines Geräts für Schrankeinbau verfügbar.
12...36 VDC
Stromversorgung

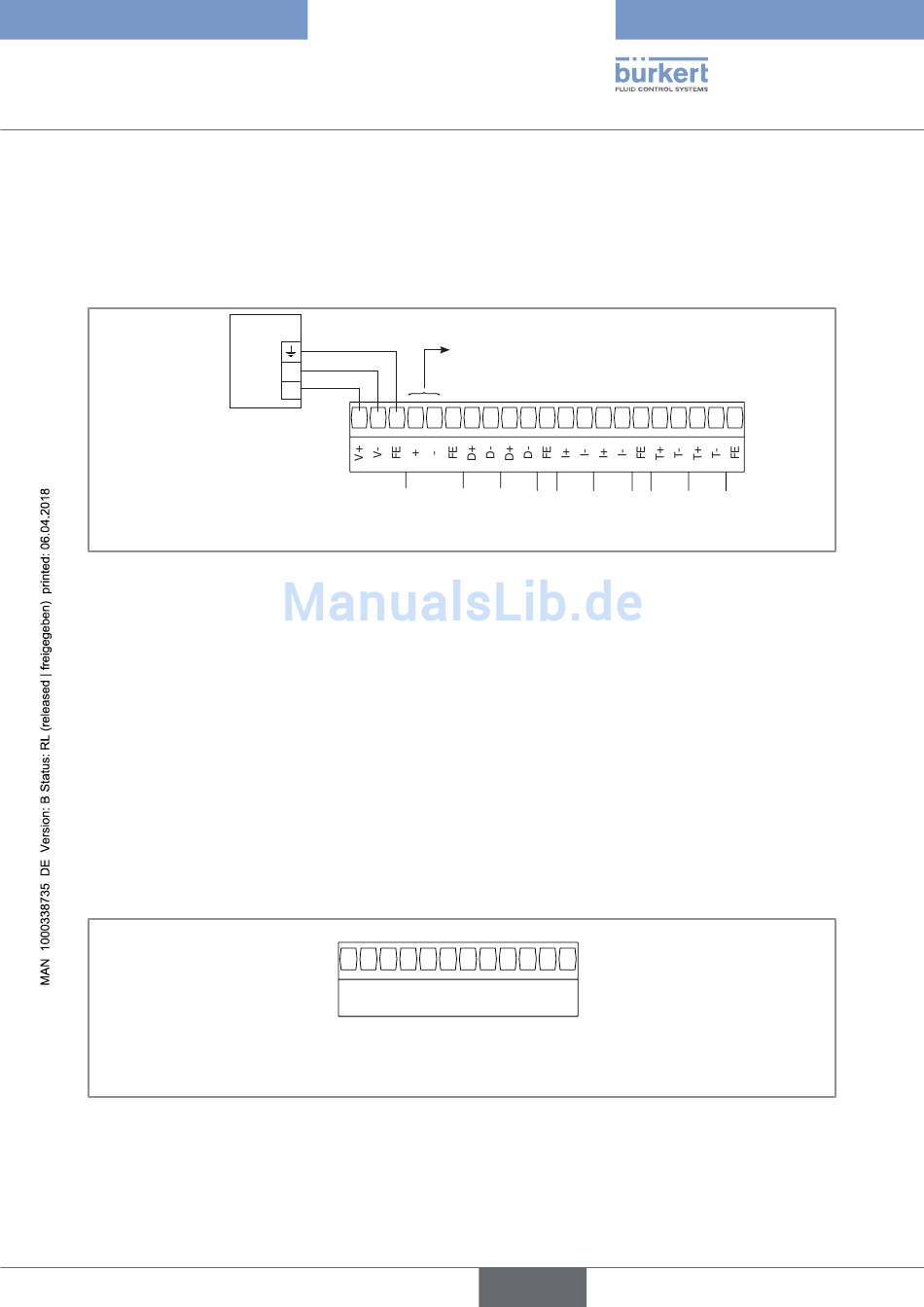

Bild 16 : Versorgung eines externen Messgeräts über einen 8619 für Schrankeinbau
7.3.7 Versorgung eines externen Messgeräts über ein 8619
multiCELL WM
Das Gerät kann die Versorgung mehrerer externer Messgeräte, z.B. eines Durchflusssensors oder Leitfähigkeits-
sensors, gewährleisten.
→ Zur Versorgung eines externen Messgeräts das betreffende Gerät an eine positive oder negative Anschluss-
klemme der Klemmleiste POWER OUT anschließen.
Die an der grünen Klemmleiste POWER OUT eines Geräts für Wandmontage verfügbare Spannung
• entspricht der Versorgungsspannung bei den 8619 multiCELL WM DC, die mit einer Spannung von
12...36 V DC gespeist werden.
• entspricht einer Spannung von 24 V DC bei den 8619 multiCELL WM AC, die mit einer Spannung von
110..240 V AC gespeist werden.
Bild 17 : Versorgung von externen Messgeräten über ein 8619 multiCELL WM,
Für ein externes Messgerät
verfügbare Versorgung
-
+
SUPPLY PWR OUT DI1
21-polige trennbare Schraubklemmleiste, schwarz
POWER OUT
+ - + - + -
12-polige trennbare
Schraubklemmleiste, grün
DI2 FE AO1 AO2 FE
+ - + - + -
deutsch
DO1 DO2 FE
49
