Typ 8619
Menü „Parameter"

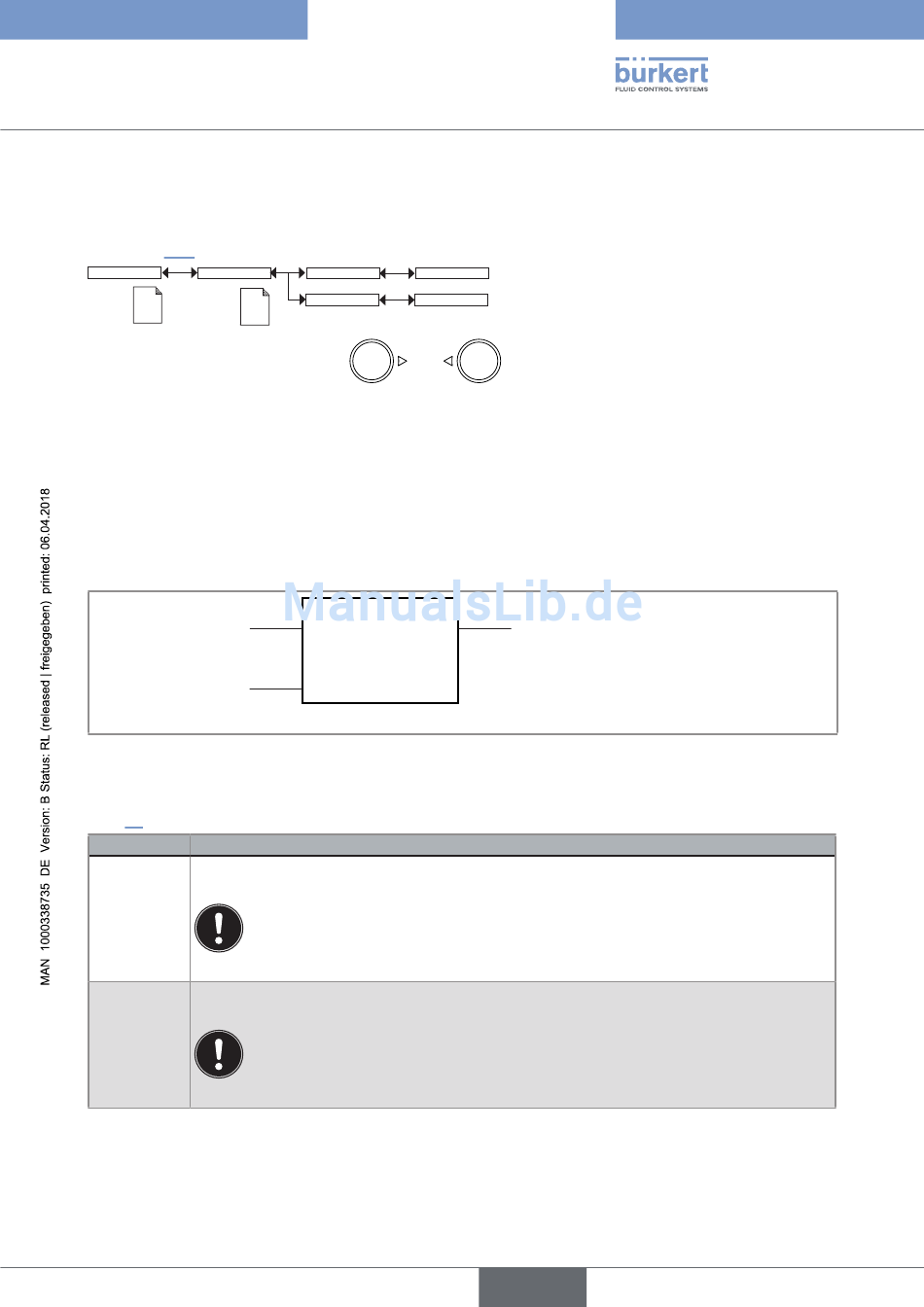

9.12 Einstellung von Kontrast und Helligkeit der
Anzeige
Siehe Kap. 8.10 zum Öffnen des Menüs „Parameter".
Parameter Anzeige
This is
This is
when the
when the
device is be-
device is be-
ing parame-
ing parame-
tered............
tered............
....................
....................
→ Einstellung eines Prozentwertes mit
KONTRAST: Auswahl des Kontrastgrads der Anzeige (in %).
HELLIGKEIT: Auswahl der Helligkeit der Anzeige (in %).
9.13 Einstellen einer arithmetischen Funktion mit 2
Prozessvariablen
Folgende arithmetische Funktionen sind möglich: Addition, Subtraktion, Multiplikation, Division, Durchlass, Rück-
weisung, Abweichung.
A
B
Bild 55 : Arithmetische Funktionen
A und B sind Prozesswerte. Es kann sich dabei um Konstanten, gemessene physikalische Parameter, die
Ergebnisse anderer aktiver konfigurierter Funktionen, von einer SPS gesendete Werte (PVN), ... handeln (siehe
Kap. 15).
Funktion. Durchgeführte.Berechnung
Summe der zwei Prozessvariablen A und B
A+B
▶ Sicherstellen, dass alle Werte die gleichen Einheiten haben.
▶ Wenn A oder B eine Konstante ist, zuerst die andere Prozessvariable erstellen und
die zugehörige Einheit auswählen.
Differenz der zwei Prozessvariablen A und B
A–B
▶ Sicherstellen, dass alle Werte die gleichen Einheiten haben.
▶ Wenn A oder B eine Konstante ist, zuerst die andere Prozessvariable erstellen und
die zugehörige Einheit auswählen.
Kontrast EINGABE
Helligkeit EINGABE
und
A+B
A–B
A*B
A/B
(A/B)[%]
(1–A/B)[%]
(A/B–1)[%]
.
Fx : A+B
A–B
A*B
A/B
(A/B)[%]
(1–A/B)[%]
(A/B–1)[%]
