Typ 8619
Menü „Parameter"
Zeigt die Nummer der
Karte oder des Moduls
an, von der bzw. dem der
Prozesswert stammt.

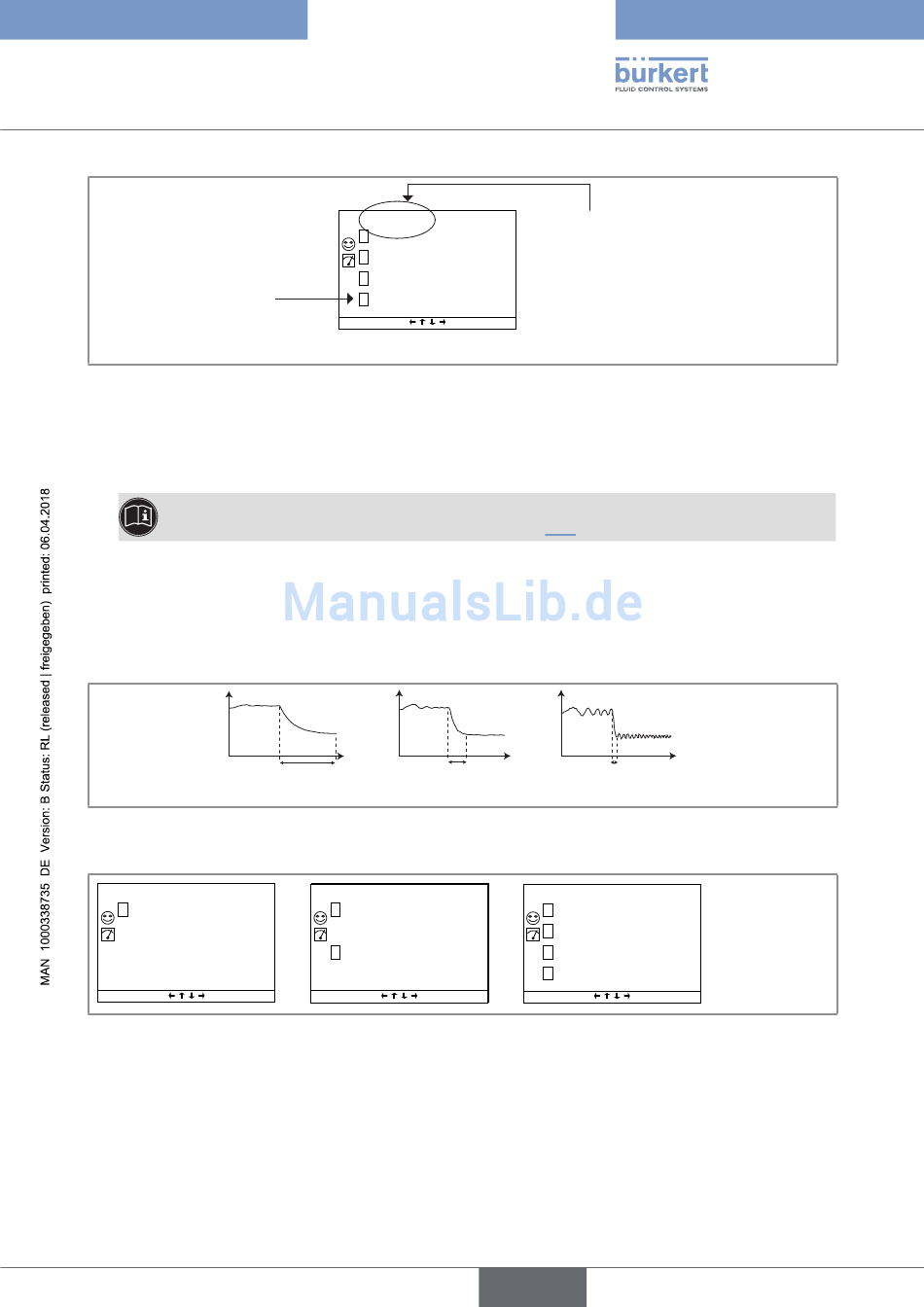

Bild 50 : Beispiel eines Titels für eine bedienerspezifische Ansicht
ZEILE1 BIS ZEILE4: Einstellen der Werte (1, 2 oder 4), die auf einer bedienerspezifischen Ansicht „Ux" angezeigt werden:
- PV: Zur Auswahl des Digitaleingangs, des Analogausgangs, der physikalischen Größe oder des von einer SPS
gesendeten Wertes (PVN), die auf der ausgewählten Zeile dieser bedienerspezifischen Ansicht angezeigt
werden sollen. Die angebotenen Möglichkeiten hängen von den installierten Modulen ab.
Eine der „PV" (Prozessvariablen) des Leitfähigkeitsmoduls, die für die bedienerspezifischen
Ansichten „Ux" zur Verfügung steht, ist „USP" (siehe Kap. 9.28).
- EINHEIT: Zur Auswahl der Einheit, in welcher der in der vorstehenden Funktion PV ausgewählte Digi-
taleingang, der Digitalausgang, die ausgewählte physikalische Größe bzw. des von einer SPS gesendeten
Wertes (PVN) angezeigt wird.
- FILTER: Zur Auswahl des Dämpfungsgrads der Messwerteschwankungen des auf der ausgewählten Zeile
angezeigten Digitaleingangs, Analogausgangs, physikalischen Größe bzw. des von einer SPS gesendeten
angezeigten Wertes (PVN). Es werden drei Dämpfungsgrade vorgeschlagen: „langsam" (langsame Filterung:
entspricht einer hohen Dämpfung), „schnell" (schnelle Filterung) oder „keine" (keine Filterung).
Langsame Filterung
Bild 51 : Filterkurven
U1:PH 29.06.2010
13:40
1
7 pH
MENÜ
Bild 52 : Beispiele für bedienerspezifische Ansichten mit 1, 2 und 4 Zeilen
ZEILE: Einstellung der grafischen Wertedarstellung einer bedienerspezifischen Ansicht „Ux":
- PERIODE: Zur Eingabe der Aktualisierungshäufigkeit der Grafik (in Sekunden).
- Y MIN: Zur Eingabe des Minimalwertes der Ordinate für die ausgewählte PV.
- Y MAX: Zur Eingabe des Maximalwertes der Ordinate für die ausgewählte PV.
U3:PROCESS1 29.06.2010
1
3
1 S/cm
0
205 l/min
1
43 °C
MENÜ
t
6 s
30 s
Schnelle Filterung
U2:PH_COND 29.06.2010
13:40
2
2
7 pH
3
3 1 S/cm
MENÜ
13:40
Der Titel der Ansicht wird hier
angezeigt.
7 pH
t
150 ms
Keine Filterung
U3:PROCESS1 29.06.2010
1
3
1 S/cm
0
205 l/min
1
MENÜ
deutsch
t
13:40
7 pH
43 °C
