Typ 8619
Menü „Parameter"
9.20
Einstellen des Ereignisses „System switch"
Das Ereignis „System switch" ermöglicht es, das Ergebnis einer Funktion über das Menü „CMD Sicherheit" dieser
Funktion zu erzwingen. Die Ausgänge der Funktion schalten automatisch auf die im Menü „CMD Sicherheit" jeder
Funktion eingestellten Werte um, wenn der Zustand des Ereignisses „System switch" „ON" entspricht.
Prozesseingang („PV")

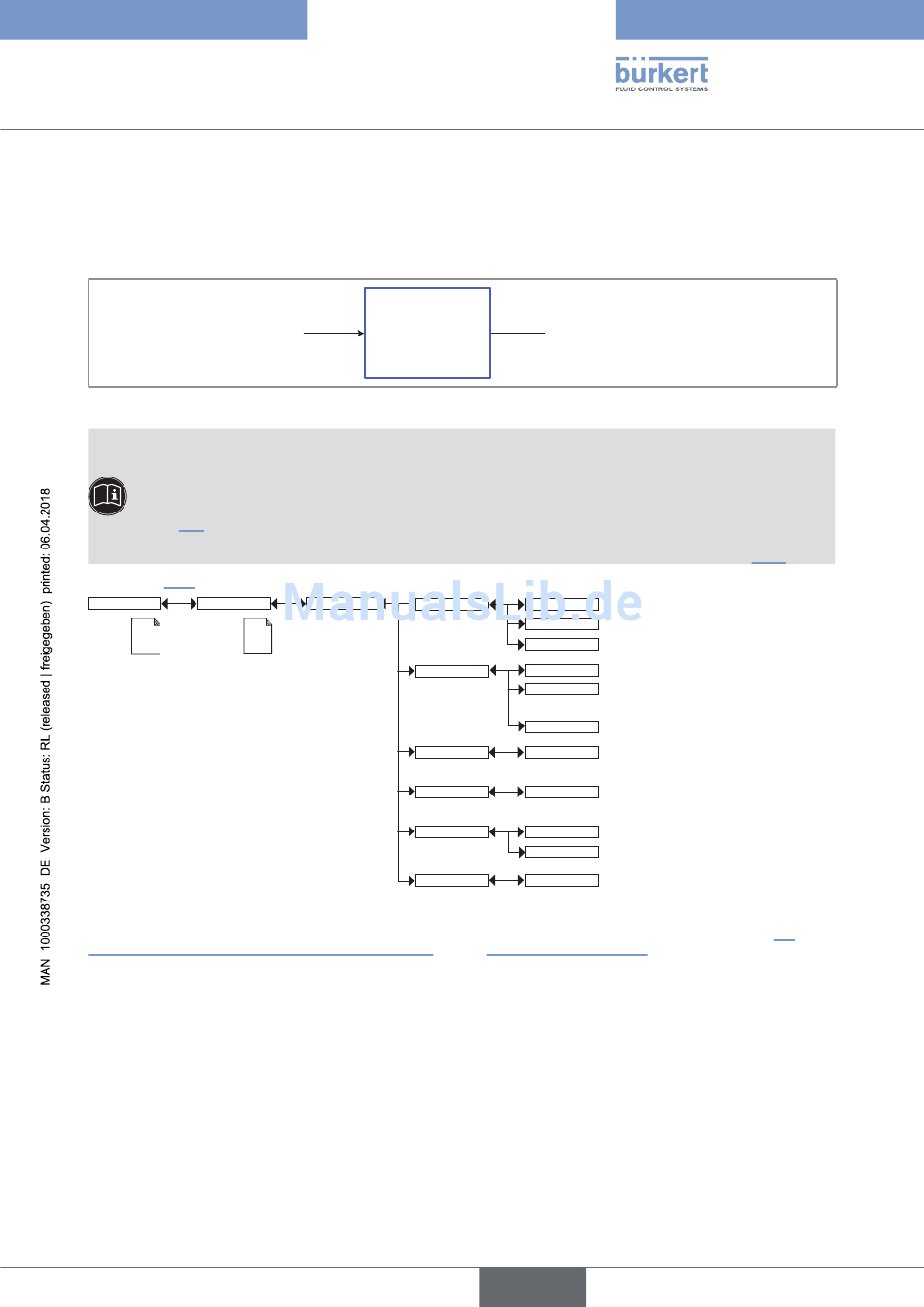

Bild 83 :  Ereignis „System switch"
Sobald das Ereignis „System switch" parametriert ist, ist es in der Liste der Prozessvariablen der Haupt-
platine „M0:MAIN" verfügbar; diese Liste erscheint in den Menüs zur Einstellung der Ausgänge, zur
Anpassung der Ansichten, zur Datenspeicherung, um:
• das Ereignis „System switch" in einer der bedienerspezifischen Ansichten „Ux" anzuzeigen: siehe
Kap. 9.9.
• die Werte des Ereignisses „System switch" mit dem Datenlogger aufzuzeichnen: siehe Kap. 9.21.
Siehe Kap. 8.10 zum Öffnen des Menüs „Parameter".
Parameter
Funktionen
This is
This is
when the
when the
device is be-
device is be-
ing parame-
ing parame-
tered............
tered............
....................
....................
Die angebotenen Auswahlmöglichkeiten hängen von den Ergänzungsmodulen und/oder den aktivierten Optionen ab. Siehe Kap. 9.5
1)
Abfragen und/oder Aktivieren der verfügbaren Programmoptionen und Kap. 15 ProzessEingänge, PV, PVN.
Diese Funktionen sind vorhanden, wenn „Modus" ≠ „EIN/AUS-BETRIEB"
2)
MODUS: Den Umschaltbetrieb wählen: „Ein/Aus", „Hysterese" oder „Fenster".
9.20.1 Einstellung im Ein/Aus-Betrieb
PV: Einen Prozesseingang mit 2 Zuständen (ON oder OFF) wählen, der dem Ereignis „System switch" zuge-
ordnet werden soll.
INVERTIERT: Das Ereignis invertieren oder nicht.
VERZÖGERUNG: Den Wert für die Verzögerungsdauer vor dem Umschalten eingeben.
Ein/Aus
Hysterese
Fenster
System Switch
Modus:
PV:
Unten:
2)
Oben:
2)
Invertiert:
Verzögerung:
Ereignis „System switch"
Ein/Aus
Hysterese
Fenster
M0:MAIN
M1:
...
1)
Mx
EINGABE
EINGABE
nein
ja
EINGABE
deutsch
125
