5.4
Aufbau eines Geräts für Wandmontage, 110...240 V AC
Gerät ohne
Ethernet-
Ergänzungs-
modul
Gerät mit
Ethernet-
Ergänzungs-
modul
A: Gehäuse zur Wandbefestigung; Abdeckung mit Dichtung, Befestigung mit 4 Schrauben; Anzeige mit Naviga-
tionstasten, dynamischen Tasten und Leuchtdioden.
B: Hauptplatine (an der Platte gekennzeichnet mit „M0") mit 2 Digitaleingängen (gekennzeichnet mit „DI" für
„Digital Input"), 2 Stromausgängen 4...20 mA (gekennzeichnet mit „AO" für „Analog Output") und 2 Digitalaus-
gängen (gekennzeichnet mit „DO" für „Digital Output").
C: abnehmbare Platte zur Wandbefestigung
D: Lese /Schreibgerät für Speicherkarten (Typ SD).
E: 1 bis 6 Steckplätze (4 Steckplätze für eine Ethernet Version) für folgende Ergänzungsmodule
Mögliche.Ergänzungsmodule:.
• Ergänzungsmodul mit hellgrauem Stecker für einen pH-Sensor oder einen Redoxpotentialsensor und/oder
einen Temperatursensor;
• Ergänzungsmodul mit grünem Stecker für einen Leitfähigkeitssensor und/oder einen Temperatursensor;
• Ergänzungsmodul mit 2 Stromausgängen 4...20 mA und 2 Digitalausgängen mit schwarzem Stecker;
• Ergänzungsmodul mit 2 Analogeingängen und 2 Digitaleingängen mit orangefarbenem Stecker.
Die Öffnung von nicht belegten Steckplätzen ist mit einer Kappe verschlossen.
F: Ethernet-Ergänzungsmodul (falls am Gerät vorhanden, immer in Steckplatz „M1") mit 2 RJ45-Anschlüssen
(nur Ethernet-Version)
G: Schraube für die Funktionserde (intern verbunden mit allen „FE"-Anschlüssen der Hauptplatine und der
Ergänzungsmodule).
H: Schutzabdeckung der Anschlussklemmleiste für die Stromversorgung 110...240 V AC
J: 5 M20x1,5 Kabelverschraubungen
K: Versorgungs- und Verteilungsplatine
L: Anzeige mit Hintergrundbeleuchtung
16

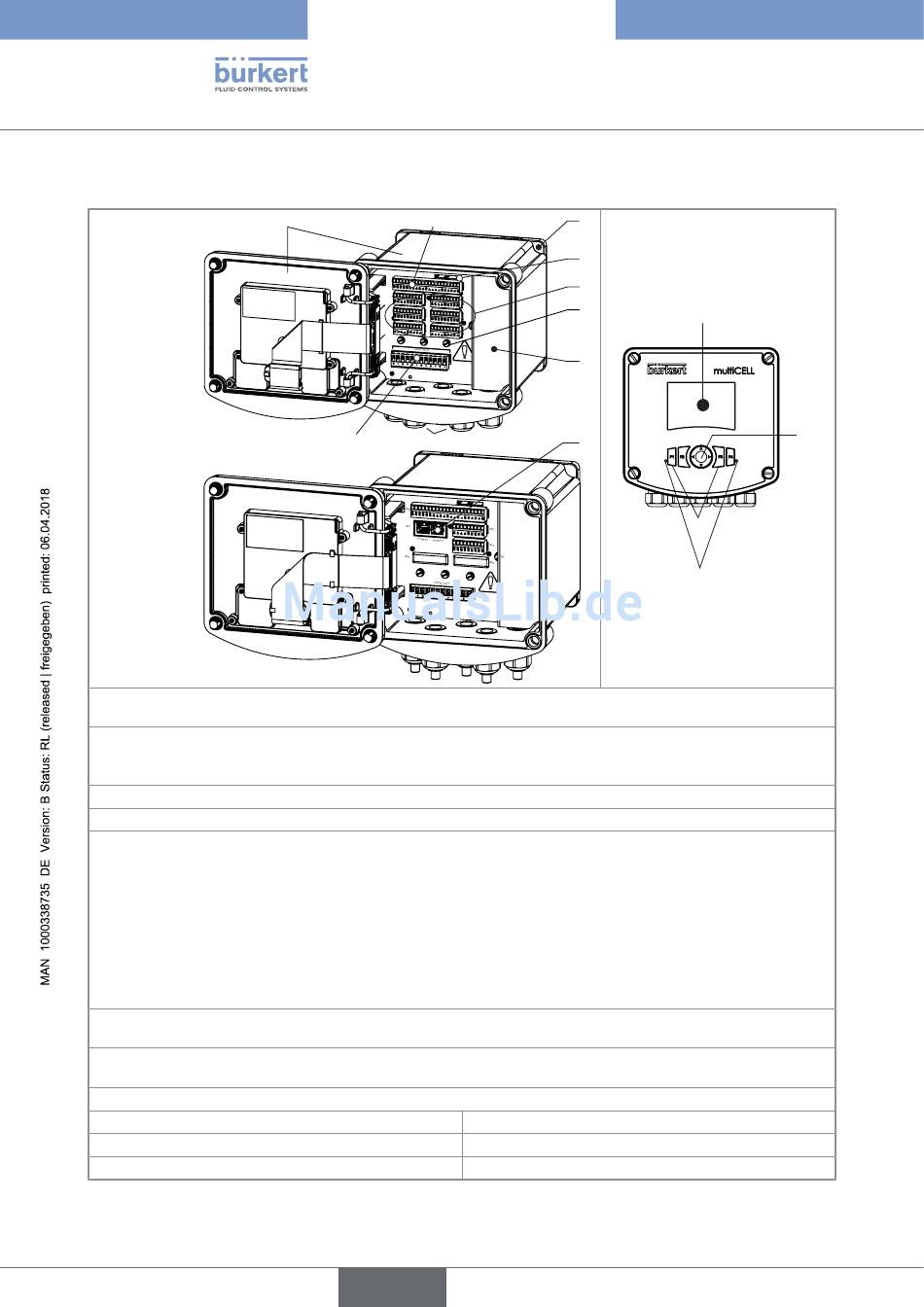

Bild 3 :
Aufbau eines Geräts 8619 für Wandmontage, 110...240 V AC
A
B
M0
M1
M3
M5
FE
FE
FE
K
J
FE
FE
deutsch
Typ 8619
BeschreibungdesGeräts
C
D
E
M2
G
M4
FE
M6
H
F
FE
M: Navigationstaste für 4 Richtungen
N: 4 dynamische Tasten
O: 2 Leuchtdioden
L
M
N
O
