Typ 8619
InstallationundVerkabelung
7.3.16 Beispiel für den Anschluss des Chlorsensors Typ 8232
(Bestellnummer 565164) an das Eingangsmodul „INPUT"
HINWEIS
Der.Chlorsensor.Typ.8232.kann.durch.die.Stromversorgung.beschädigt.werden.
▶ Den Chlorsensor mit einer Spannung 9...30 V DC speisen.
Farbe des Leiters des Chlorsensors mit der Bestellnummer 565164
Grün
Gelb
Weiß
Braun
9...30 VDC
Stromversorgung des Geräts
Chlorsensor
(mV-Version)
FE = Funktionserde

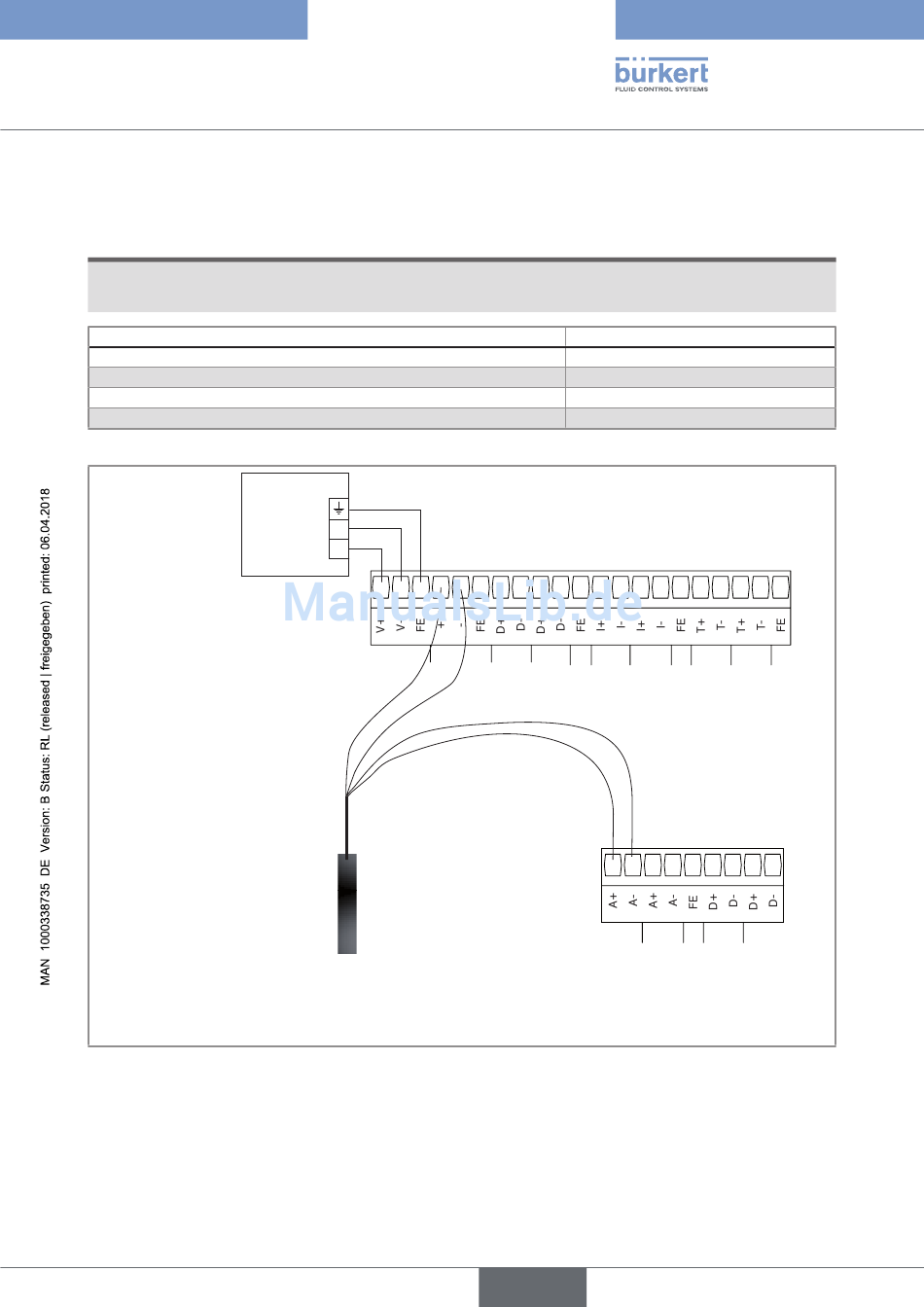

Bild 30 : Anschluss des vom Transmitter Typ 8619 gespeisten Chlorsensors Typ 8232 (mV-Version, mit Bestellnummer 565164)
-
+
SUPPLY PWR OUT DI1
braun
weiß
gelb
9-polige trennbare
Schraubklemmleiste,
deutsch
Signal
Signal mit negativer Spannung
Signal mit positiver Spannung
Positive Versorgung
Negative Versorgung
M0: 21-polige trennbare
Schraubklemmleiste, schwarz
DI2 FE AO1 AO2 FE DO1
grün
orange
1 2 3 4 5
(AI1) (AI2)
Modul „INPUT" des Geräts
DO2 FE
6 7 8 9
(DI1) (DI2)
