CMD SICHERHEIT: Aktivieren (Auswahl „Modus: ON") oder Deaktivieren (Auswahl „Modus: OFF") der Ver-
wendung einer Ruheposition des Ausgangs, wenn das Ereignis „System switch" (siehe Kap. 8.10.7) im Zustand
„ON" ist. Wenn die Verwendung der Ruheposition aktiviert wurde, für jeden Ausgang einen Wert zwischen 0 und
100 % für die Ruheposition eingeben.
29.06.2010
F2:ONOFF
250.0
1
1
500.0
0
0.00
0
Off
MENÜ SP
diese dynamische Taste
drücken, um den Sollwert
einzugeben.

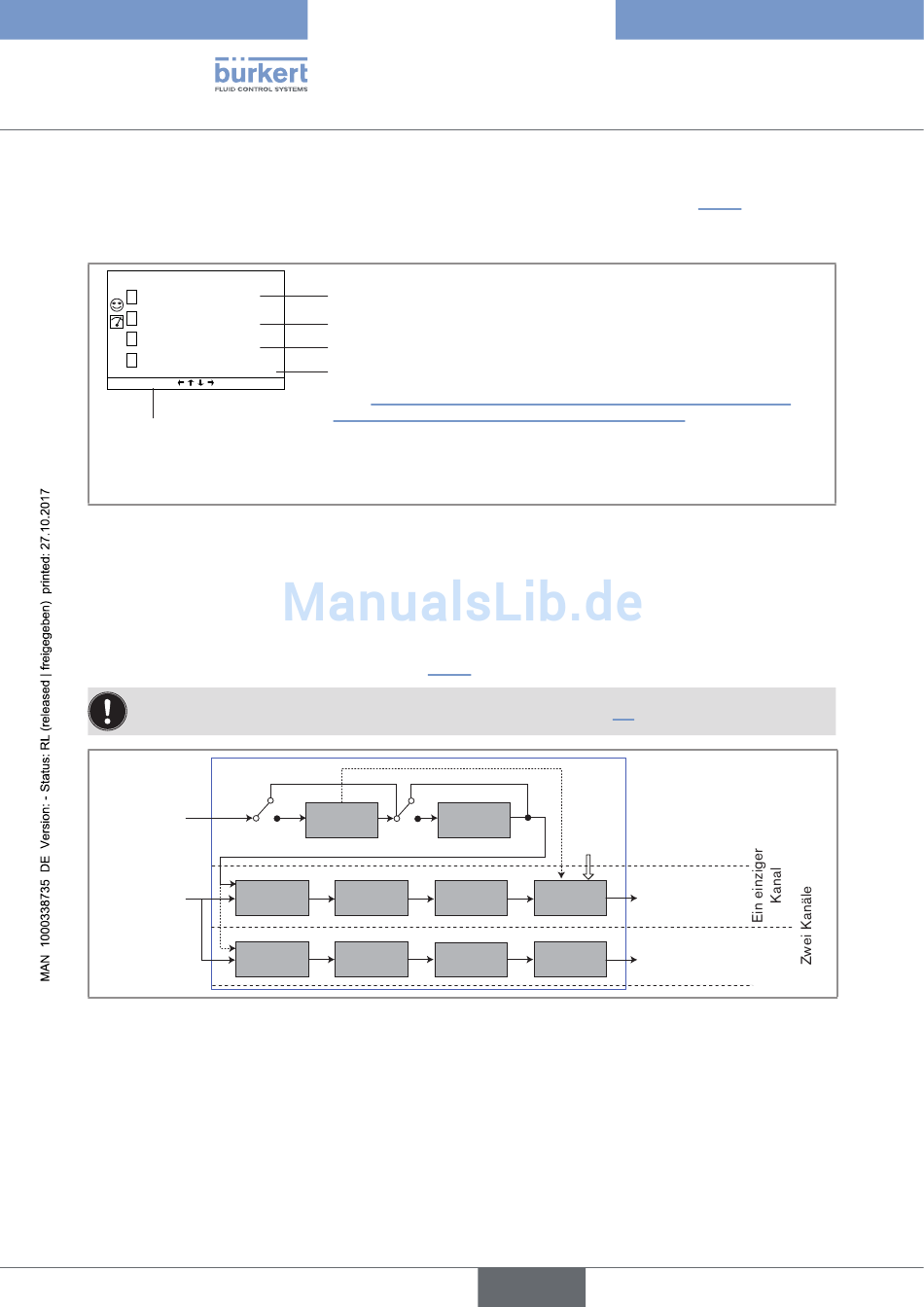

Bild 64 : Beispiel für eine Ansicht der einer zeitgesteuerten Dosierung zugeordneten ONOFF-Funktion in der
Prozess-Ebene
8.10.15 Einstellen einer PID-Regelungsfunktion (mit
proportionalem, integriertem und abgeleitetem
Rückkopplungsanteil)
Diese Funktion ist als Option verfügbar. Siehe Kap. 8.10.4.
Es können nur bis zu 6 PID-Funktionen gleichzeitig aktiv sein (siehe Kap. 8.8)
Sollwert
(intern oder
extern) (SP)
Prozessein-
gang (PV)
Bild 65 : PID-Funktion
98
13:40
µS/cm
Gemessener Wert der gewählten Prozessvariablen
PV
µS/cm
SP Standard-Sollwert
%
Ergebnis der ONOFF-Funktion
CMD1
F3 Dos.St Zugeordnete zeitgesteuerte Dosierung; die Dosierung ist im Zustand „Off".
Siehe "Bild 63 : Kombination der Funktionen „ONOFF" und „TIME DOSING"
(zeitgesteuerte Dosierung) mit einer Leitfähigkeitsmessung"zum Ablesen der ver-
schiedenen Dosierungszustände
Cutoff
Richtung des
PID-Regler
Antriebs
Richtung des
PID-Regler
Antriebs
Sollwert
System
grenzen
switch
Eingrenzung
Ruheposition
des Ergebnisses
Eingrenzung
Ruheposition
des Ergebnisses
deutsch
Typ 8619
BedienungundInbetriebnahme
Ergebnis
(Fx:PID1)
Ergebnis
(Fx:PID2)
