9. Kolben (8) bis kurz vor Anschlag drehen (ca. 0,5 mm Abstand).
10.Schrauben (9) des Hebels (10) festschrauben.

14.3 Position des beweglichen Messers einstellen

Richtige Einstellung
Die Achse (Spitze) der Nadel (1) befindet sich am linken Rand der Rille
des beweglichen Messers (2).
Falls sich der Anschlaghebel (3) in der Parkposition befindet:
 Die Markierung des beweglichen Messers (7) deckt sich mit der
Abdeckung
• Stichplatte ( S. 15).
• Transporteur ( S. 16).
• Oberteil umlegen ( S. 10).

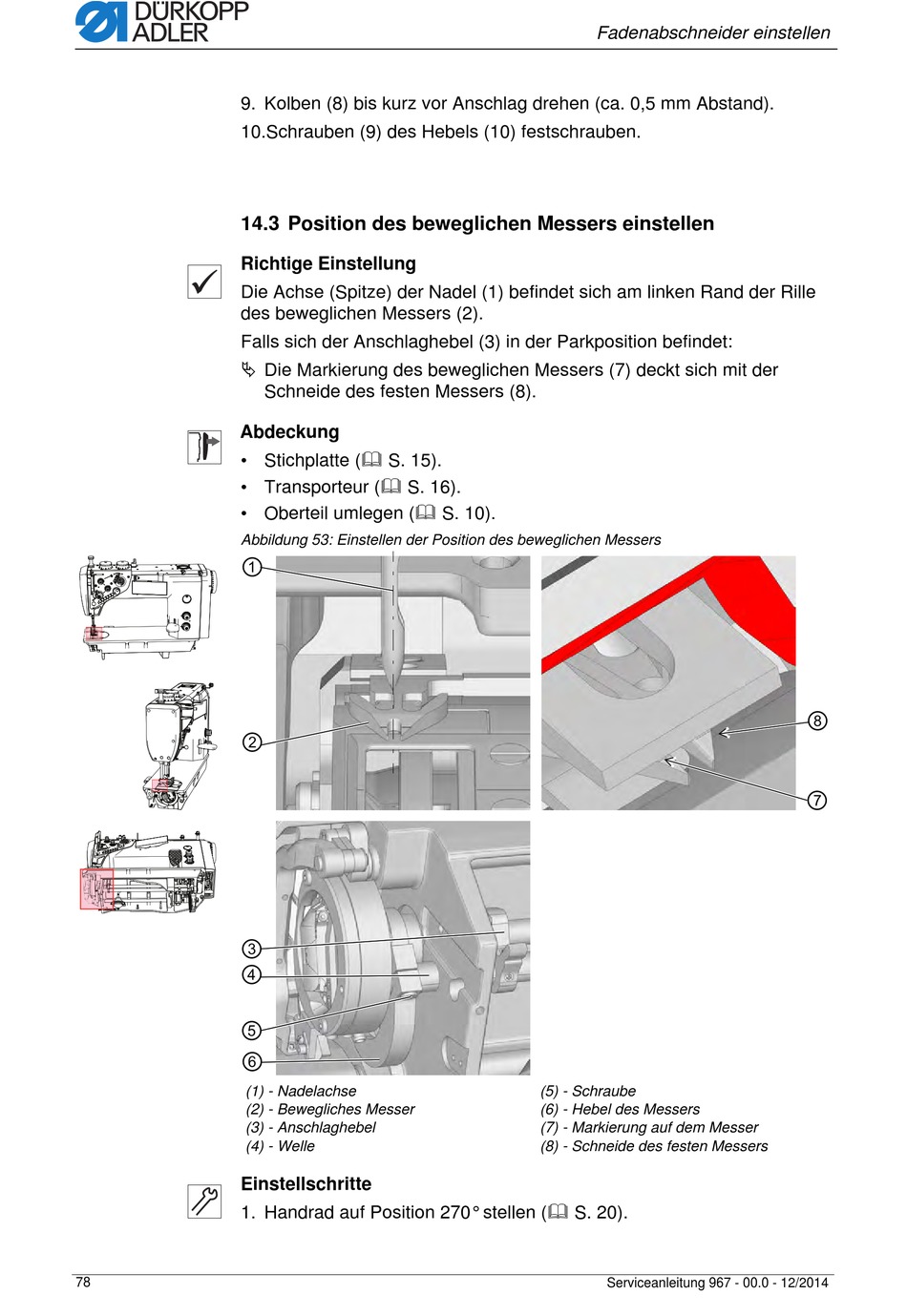

Abbildung 53: Einstellen der Position des beweglichen Messers
(1) - Nadelachse
(2) - Bewegliches Messer
(3) - Anschlaghebel
(4) - Welle
Einstellschritte
1. Handrad auf Position 270° stellen ( S. 20).
78
Schneide des festen Messers (8).
Fadenabschneider einstellen
(5) - Schraube
(6) - Hebel des Messers
(7) - Markierung auf dem Messer
(8) - Schneide des festen Messers
