Nähfußtransport einstellen
Abdeckung
• Armdeckel ( S. 11).
• Kopfdeckel ( S. 12).

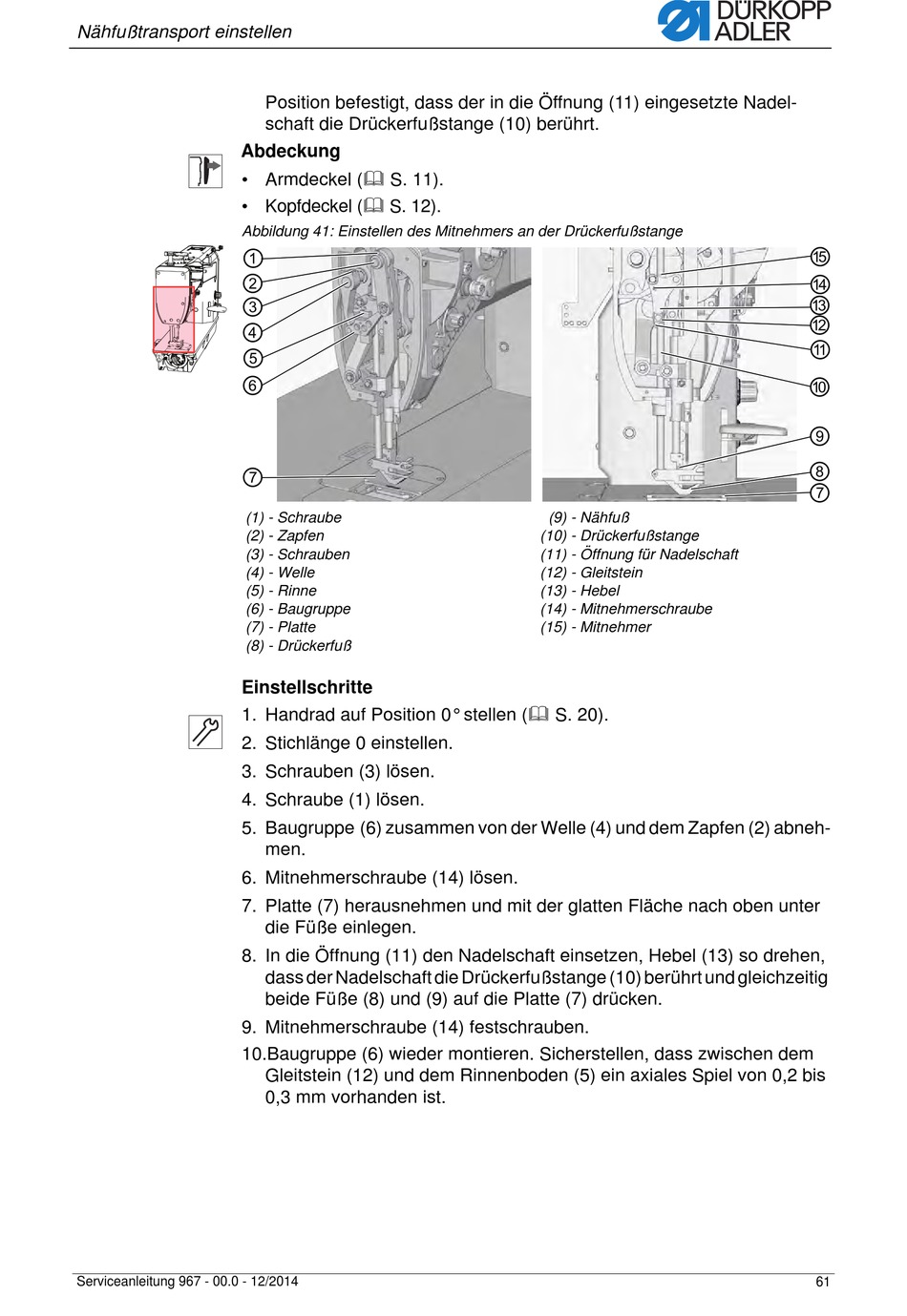

Abbildung 41: Einstellen des Mitnehmers an der Drückerfußstange
(1) - Schraube
(2) - Zapfen
(3) - Schrauben
(4) - Welle
(5) - Rinne
(6) - Baugruppe
(7) - Platte
(8) - Drückerfuß
Einstellschritte
1. Handrad auf Position 0° stellen ( S. 20).
2. Stichlänge 0 einstellen.
3. Schrauben (3) lösen.
4. Schraube (1) lösen.
5. Baugruppe (6) zusammen von der Welle (4) und dem Zapfen (2) abneh-
6. Mitnehmerschraube (14) lösen.
7. Platte (7) herausnehmen und mit der glatten Fläche nach oben unter
8. In die Öffnung (11) den Nadelschaft einsetzen, Hebel (13) so drehen,
9. Mitnehmerschraube (14) festschrauben.
10.Baugruppe (6) wieder montieren. Sicherstellen, dass zwischen dem
Serviceanleitung 967 - 00.0 - 12/2014
Position befestigt, dass der in die Öffnung (11) eingesetzte Nadel-
schaft die Drückerfußstange (10) berührt.
men.
die Füße einlegen.
dass der Nadelschaft die Drückerfußstange (10) berührt und gleichzeitig
beide Füße (8) und (9) auf die Platte (7) drücken.
Gleitstein (12) und dem Rinnenboden (5) ein axiales Spiel von 0,2 bis
0,3 mm vorhanden ist.
(9) - Nähfuß
(10) - Drückerfußstange
(11) - Öffnung für Nadelschaft
(12) - Gleitstein
(13) - Hebel
(14) - Mitnehmerschraube
(15) - Mitnehmer
