Dürkopp Adler 967 Serviceanleitung Seite 83

Fadenabschneider einstellen
Abdeckung
• Oberteil umlegen ( S. 10).

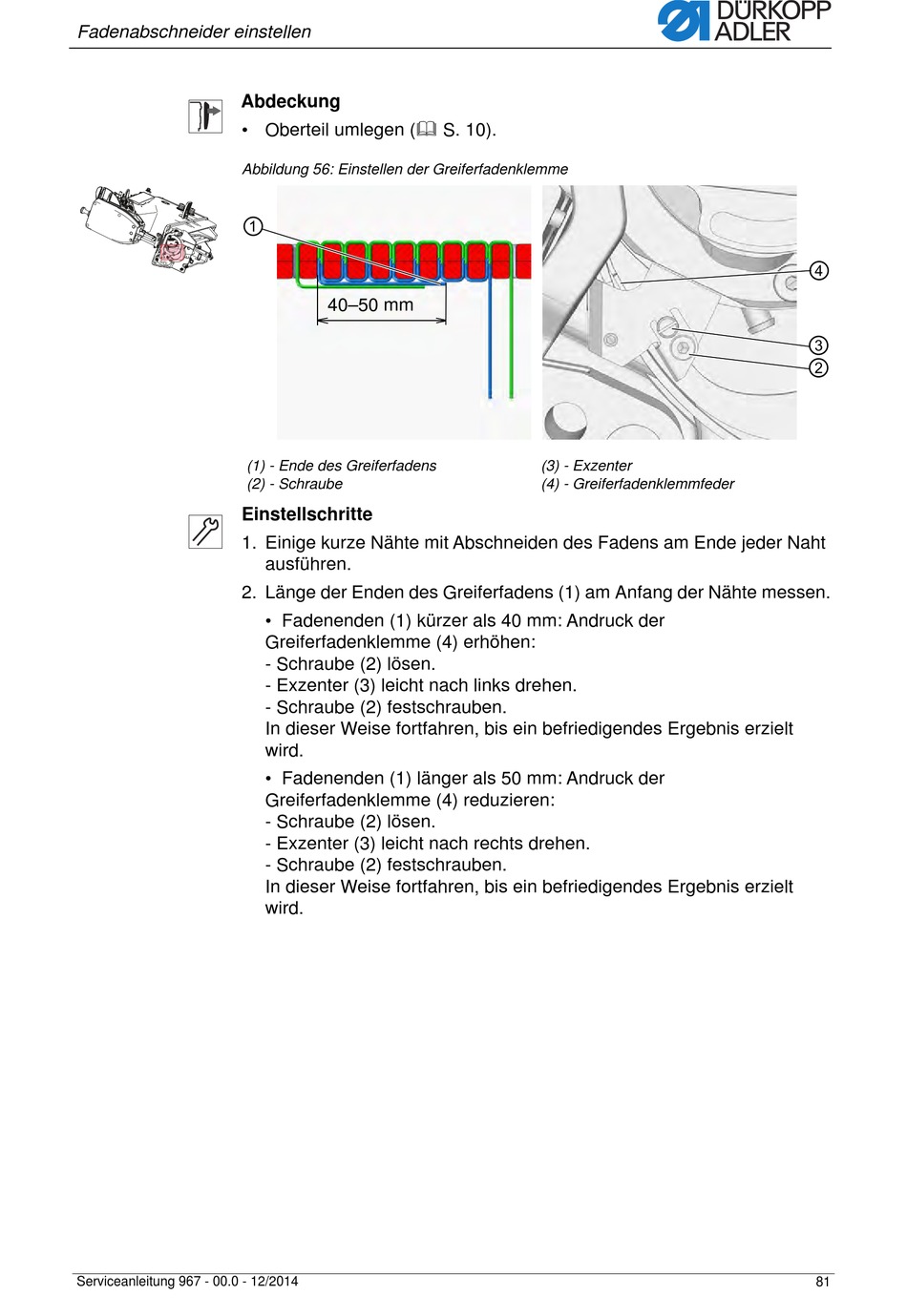

Abbildung 56: Einstellen der Greiferfadenklemme
(1) - Ende des Greiferfadens
(2) - Schraube
Einstellschritte
1. Einige kurze Nähte mit Abschneiden des Fadens am Ende jeder Naht
2. Länge der Enden des Greiferfadens (1) am Anfang der Nähte messen.
Serviceanleitung 967 - 00.0 - 12/2014
40–50 mm
ausführen.
• Fadenenden (1) kürzer als 40 mm: Andruck der
Greiferfadenklemme (4) erhöhen:
- Schraube (2) lösen.
- Exzenter (3) leicht nach links drehen.
- Schraube (2) festschrauben.
In dieser Weise fortfahren, bis ein befriedigendes Ergebnis erzielt
wird.
• Fadenenden (1) länger als 50 mm: Andruck der
Greiferfadenklemme (4) reduzieren:
- Schraube (2) lösen.
- Exzenter (3) leicht nach rechts drehen.
- Schraube (2) festschrauben.
In dieser Weise fortfahren, bis ein befriedigendes Ergebnis erzielt
wird.
(3) - Exzenter
(4) - Greiferfadenklemmfeder
81
