10.Fadenspannungsplatte mit Spuler an die Maschine montieren.
11.Spulerfunktion testen. Überprüfen, ob der Spuler ausschaltet, wenn der
13.3 Greiferfaden-Führung einstellen
Richtige Einstellung
Das Fadenspannungselement (4) befindet sich in einer solchen Entfer-
nung vom Maschinenarm, dass die Spule (2) an beiden Enden gleich auf-
gewickelt wird.
Falls durch die Position des Fadenspannungselements (4) kein gleiches
Aufwickeln auf beiden Enden der Spule (2) erzielt werden kann, wird zu
diesem Zweck die Greiferfaden-Führung (3) geneigt.
Abdeckung
• Rechte obere Abdeckung ( S. 11).

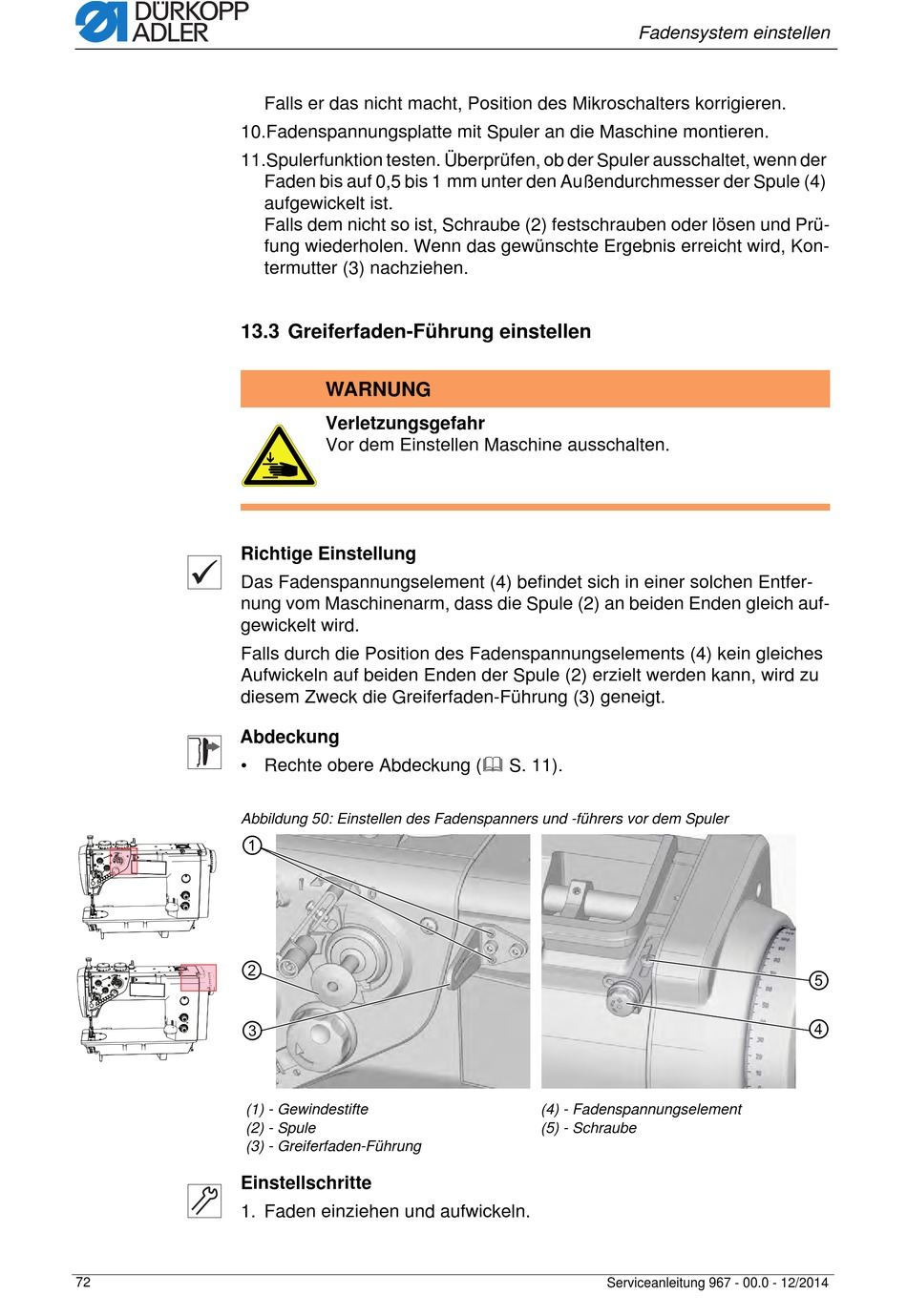

Abbildung 50: Einstellen des Fadenspanners und -führers vor dem Spuler
(1) - Gewindestifte
(2) - Spule
(3) - Greiferfaden-Führung
Einstellschritte
1. Faden einziehen und aufwickeln.
72
Falls er das nicht macht, Position des Mikroschalters korrigieren.
Faden bis auf 0,5 bis 1 mm unter den Außendurchmesser der Spule (4)
aufgewickelt ist.
Falls dem nicht so ist, Schraube (2) festschrauben oder lösen und Prü-
fung wiederholen. Wenn das gewünschte Ergebnis erreicht wird, Kon-
termutter (3) nachziehen.
WARNUNG
Verletzungsgefahr
Vor dem Einstellen Maschine ausschalten.
Fadensystem einstellen
(4) - Fadenspannungselement
(5) - Schraube
Serviceanleitung 967 - 00.0 - 12/2014
