Dürkopp Adler 967 Serviceanleitung Seite 38

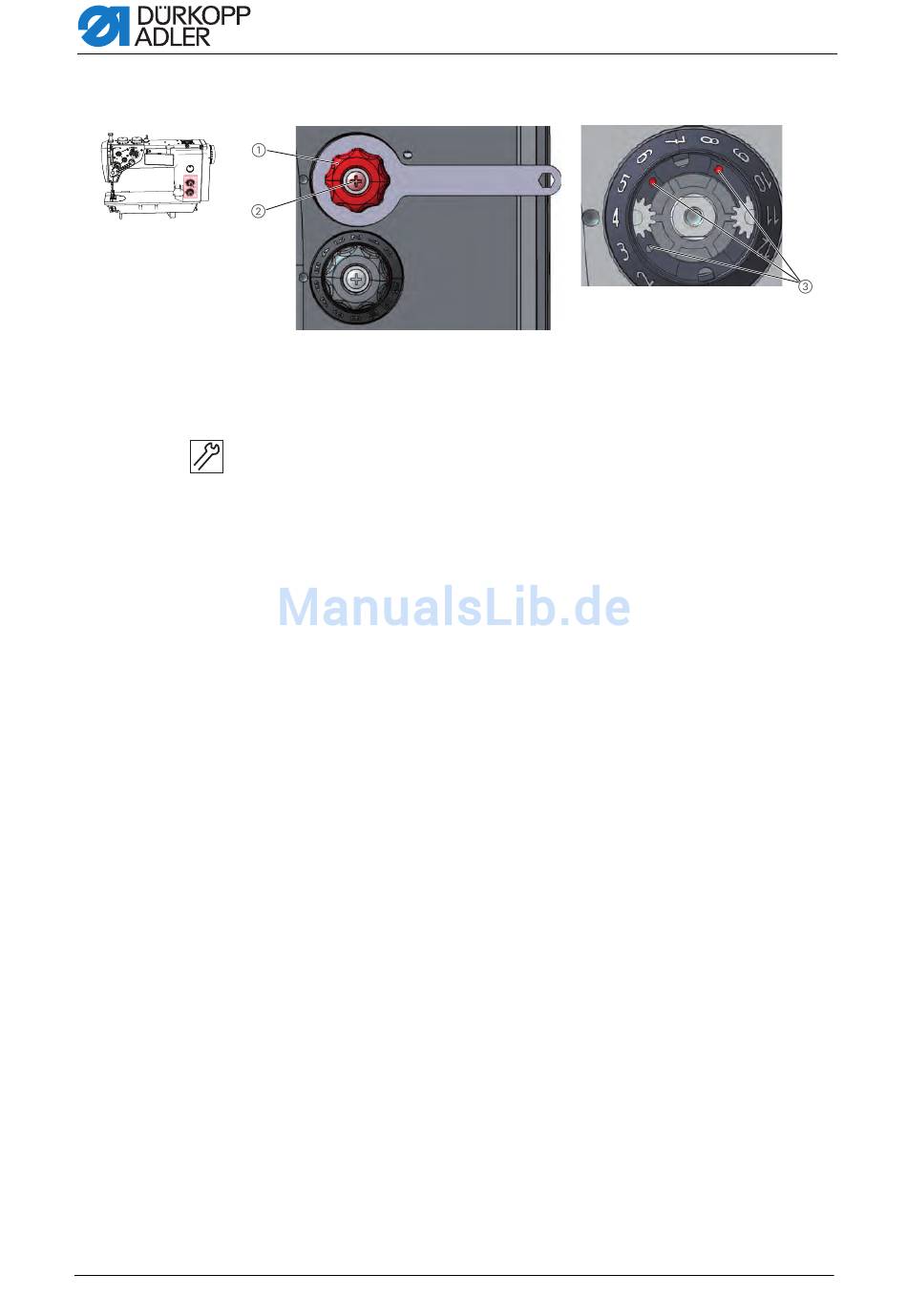

Abbildung 25: Stichlängenbegrenzung einstellen
Einstellschritte
1. Oberes Stichlängen-Stellrad (1) auf 0 stellen.
2. Oberes Stichlängen-Stellrad (1) mit Schlüssel festhalten.
3. Schraube (2) lösen.
4. Oberes Stichlängen-Stellrad (1) abziehen.
5. Gewindestift aus einer der 3 Absteck-Öffnungen (3) herausdrehen.
6. Gewindestift in die Absteck-Öffnung für die gewünschte maximale Stich-
7. Skala so drehen, dass die 0 genau neben der Justiermarke steht.
8. Oberes Stichlängen-Stellrad (1) aufsetzen und mit Schlüssel festhalten.
9. Schraube (2) festschrauben.
36
(1) - Oberes Stichlängen-Stellrad
(2) - Schraube
länge schrauben. Die Öffnungen sind mit Zahlen für die Stichlänge ver-
sehen.
Stichlängen-Stellräder einstellen
(3) - Absteck-Öffnungen
Serviceanleitung 967 - 00.0 - 12/2014
