Arbeitsgrundlagen

3.3.2 Armdeckel abnehmen und aufsetzen

Je nach Bedarf kann jede der beiden oberen Abdeckungen einzeln de-
montiert werden.

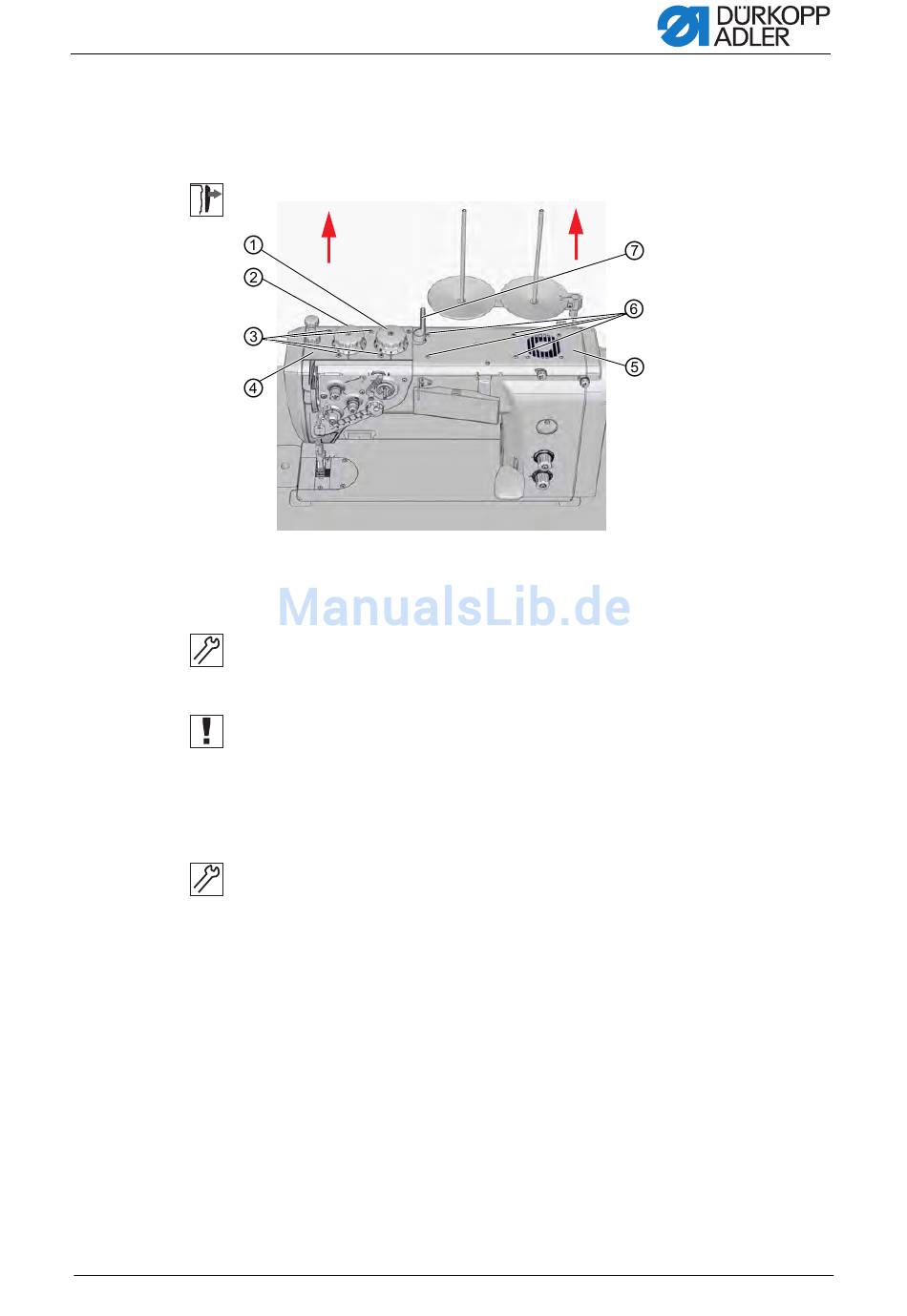

Abbildung 2: Armdeckel abnehmen und aufsetzen
(1) - Rechtes Stellrad
(2) - Linkes Stellrad
(3) - Schrauben
(4) - Linke obere Abdeckung
Linken Armdeckel abnehmen
1. Linkes Stellrad (2) in Position 0 drehen.
2. Rechtes Stellrad (1) in Position 8 drehen.
3. Schrauben (3) lösen.
4. Linke obere Abdeckung (4) in Pfeilrichtung nach oben heben.
Rechten Armdeckel abnehmen
1. Hebel (7) im Uhrzeigersinn bis zum Anschlag drehen.
2. Schrauben (6) lösen.
3. Abdeckung anheben und den Versorgungsstecker des Lüfters lösen,
4. Rechte obere Abdeckung (5) in Pfeilrichtung nach oben heben.
Serviceanleitung 967 - 00.0 - 12/2014
Die Abdeckung lässt sich nur demontieren, wenn sich die Stellräder in
der richtigen Position befinden.
der an der Unterseite der Abdeckung befestigt ist.
(5) - Rechte obere Abdeckung
(6) - Schrauben
(7) - Hebel
11
