Arbeitsgrundlagen
3.6 Nähmaschine arretieren
Bei einigen Einstellungen muss die Maschine arretiert werden. Dazu wird
der Arretierstift aus dem Beipack in eine Nut an der Armwellenkurbel ge-
steckt, um die Armwelle zu blockieren.
Es gibt 2 Absteckpositionen:
• Position 1: Schleifenhubstellung
• Position 2: Handrad-Nullstellung

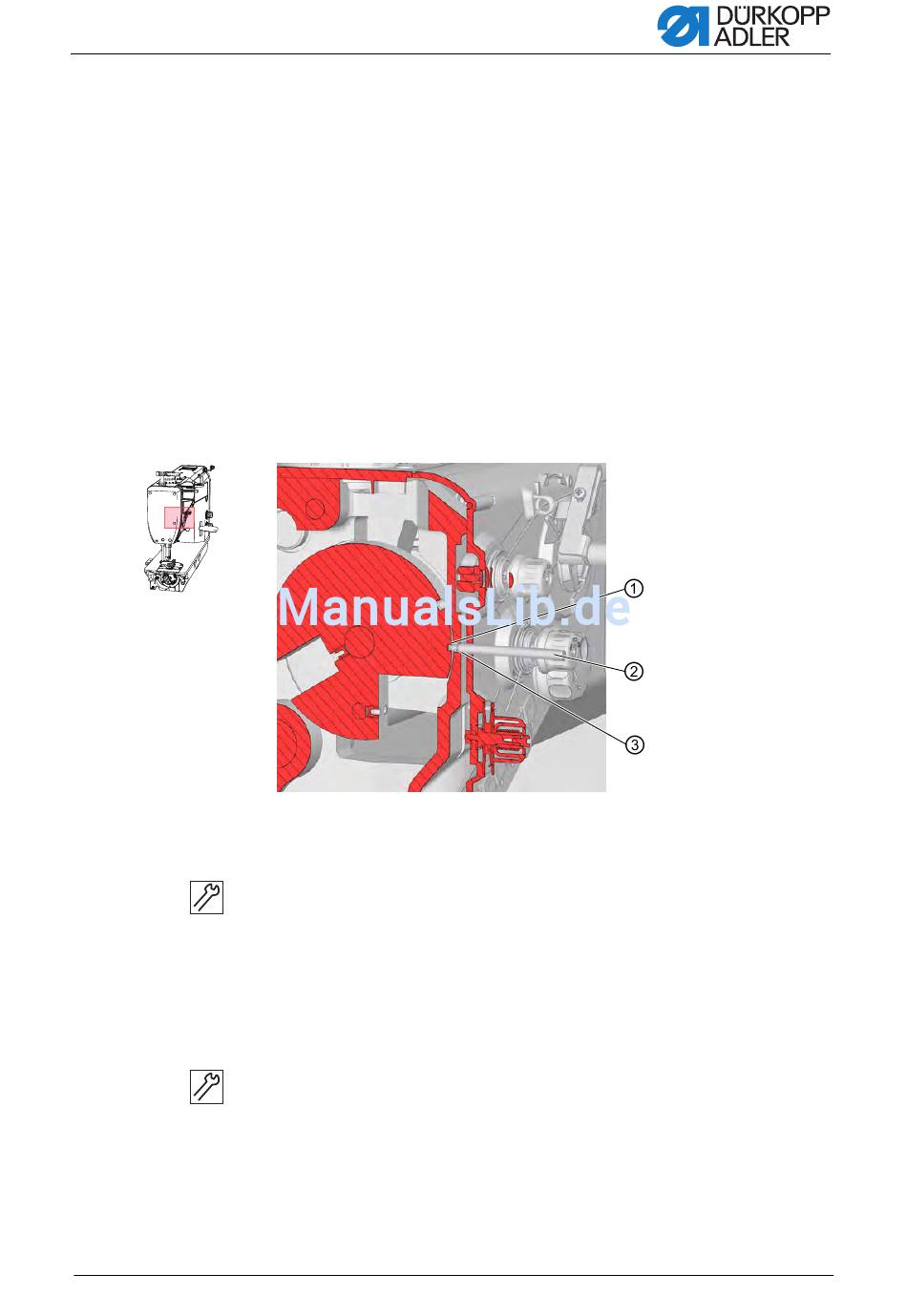

Abbildung 12: Nähmaschine arretieren
(1) - Nut
(2) - Arretierstift
Maschine arretieren
1. Handrad drehen, bis die richtige Nut (1) vor der Arretier-Öffnung (3)
2. Arretierstift (2) mit dem passenden Ende in die Nut (1) stecken.
Arretierung aufheben
1. Arretierstift (2) aus der Nut (1) ziehen.
Serviceanleitung 967 - 00.0 - 12/2014
• 5 mm Ende in der großen Nut
• Einstellung von Schleifenhub und Nadelstangenhöhe
• 3 mm Ende in der kleinen Nut
• Einstellung von Handradstellung und Kontrolle des unteren Tot-
punkts der Nadelstange
steht:
• Kleine Nut bei Handradposition 180°
• Große Nut bei Handradposition 200 - 205°
(3) - Arretier-Öffnung
19
