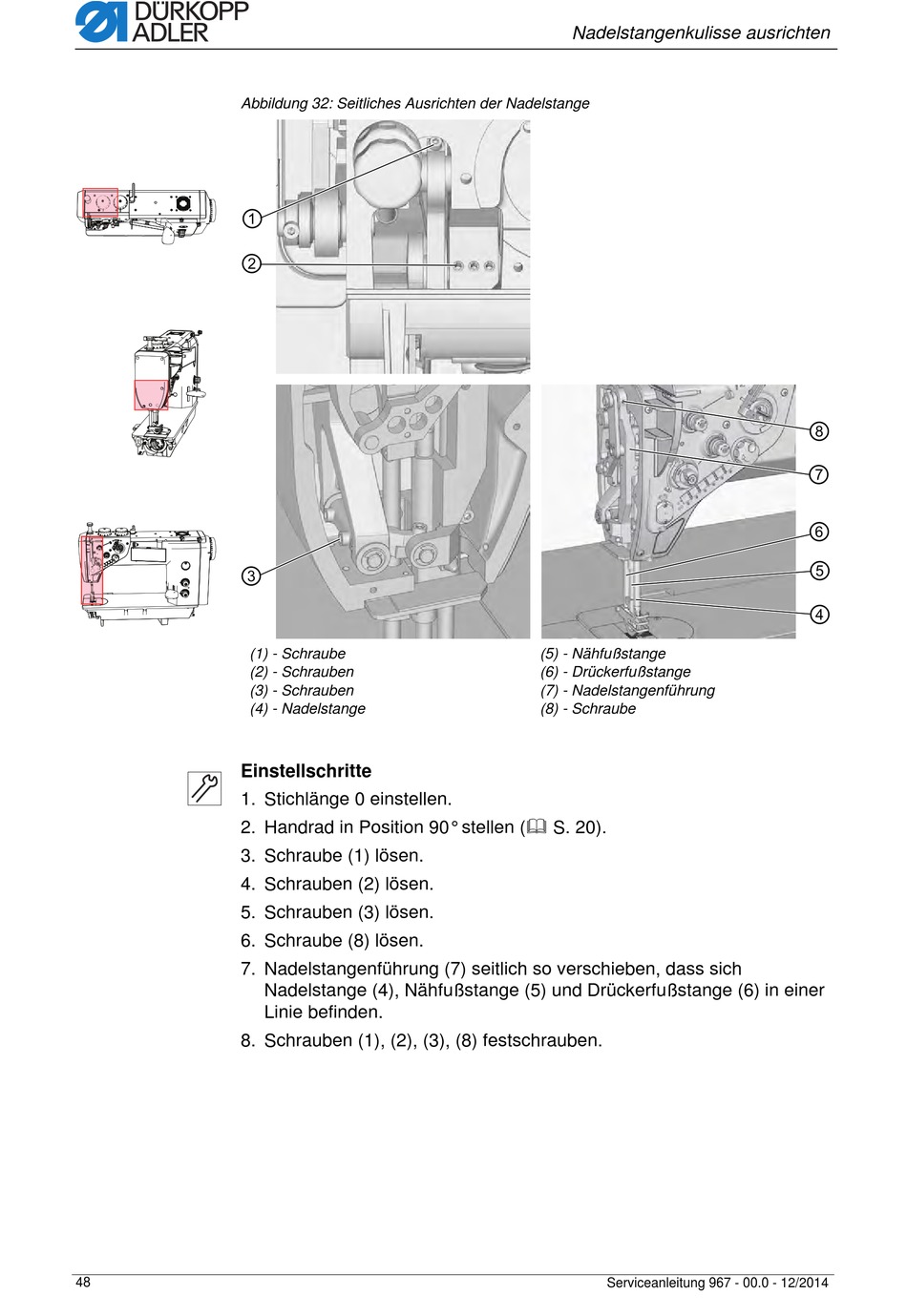

Abbildung 32: Seitliches Ausrichten der Nadelstange
Einstellschritte
1. Stichlänge 0 einstellen.
2. Handrad in Position 90° stellen ( S. 20).
3. Schraube (1) lösen.
4. Schrauben (2) lösen.
5. Schrauben (3) lösen.
6. Schraube (8) lösen.
7. Nadelstangenführung (7) seitlich so verschieben, dass sich
8. Schrauben (1), (2), (3), (8) festschrauben.
48
(1) - Schraube
(2) - Schrauben
(3) - Schrauben
(4) - Nadelstange
Nadelstange (4), Nähfußstange (5) und Drückerfußstange (6) in einer
Linie befinden.
Nadelstangenkulisse ausrichten
(5) - Nähfußstange
(6) - Drückerfußstange
(7) - Nadelstangenführung
(8) - Schraube
