6.2 Einstellen der Positionierung der Maschine

Die Maschine bleibt automatisch in zwei Winkelpositionen der Hauptwelle
(des Handrads) stehen. Für die richtige Funktion der Positionierung muss
die Referenzposition des Handrads eingestellt werden.
Voraussetzung für das richtige Einstellen der Referenzposition ist das
richtige Einlesen des Übersetzungsverhältnisses zwischen Motor und
Hauptwelle in das Steuerprogramm der Maschine.

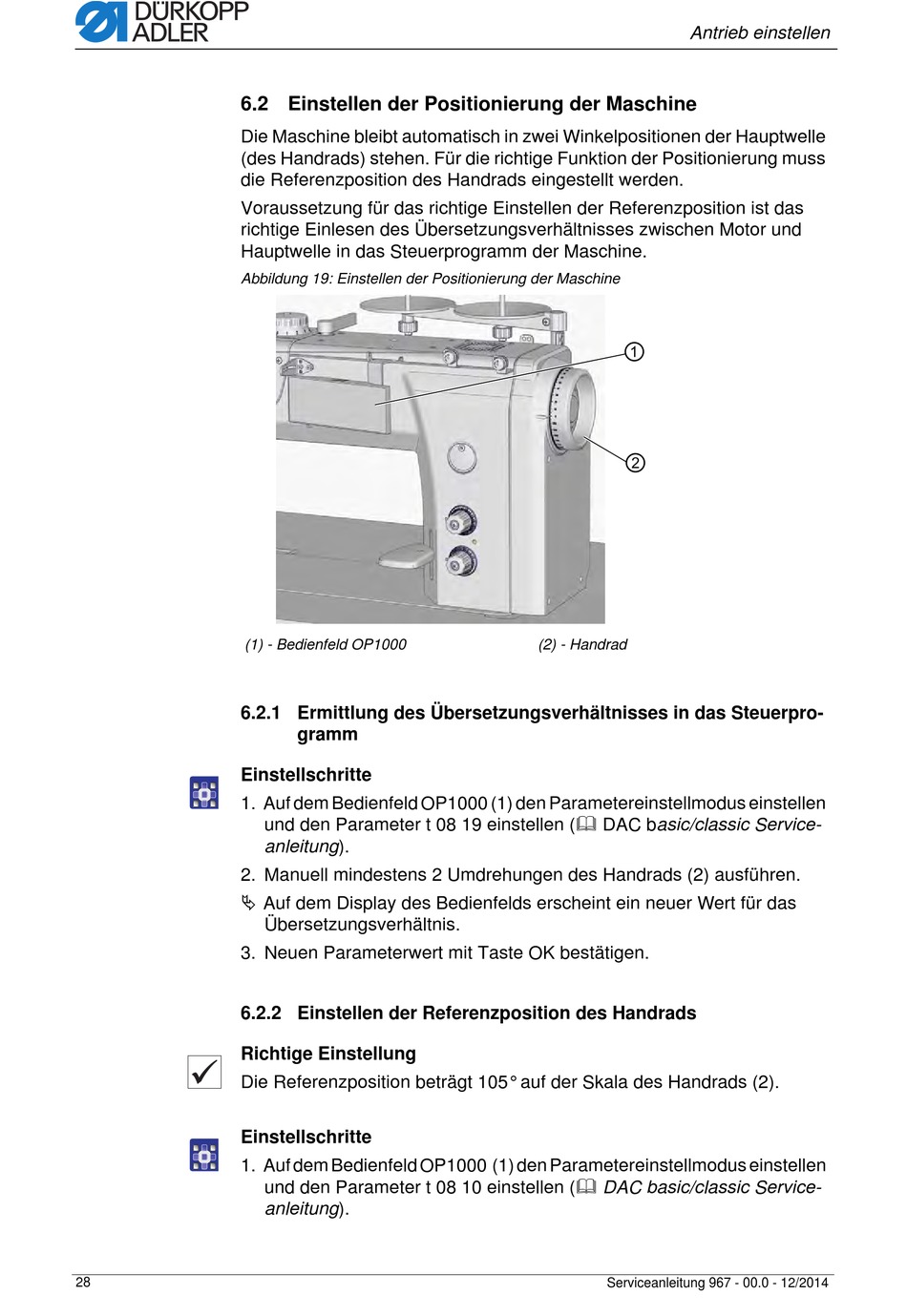

Abbildung 19: Einstellen der Positionierung der Maschine
(1) - Bedienfeld OP1000
6.2.1 Ermittlung des Übersetzungsverhältnisses in das Steuerpro-
Einstellschritte
1. Auf dem Bedienfeld OP1000 (1) den Parametereinstellmodus einstellen
2. Manuell mindestens 2 Umdrehungen des Handrads (2) ausführen.
 Auf dem Display des Bedienfelds erscheint ein neuer Wert für das
3. Neuen Parameterwert mit Taste OK bestätigen.

6.2.2 Einstellen der Referenzposition des Handrads

Richtige Einstellung
Die Referenzposition beträgt 105° auf der Skala des Handrads (2).
Einstellschritte
1. Auf dem Bedienfeld OP1000 (1) den Parametereinstellmodus einstellen
28
gramm
und den Parameter t 08 19 einstellen ( DAC basic/classic Service-
anleitung).
Übersetzungsverhältnis.
und den Parameter t 08 10 einstellen ( DAC basic/classic Service-
anleitung).
Antrieb einstellen
(2) - Handrad
Serviceanleitung 967 - 00.0 - 12/2014
