Position von Greifer und Nadel
4. Schrauben in den Öffnungen (4) festschrauben.
5. Schraube (7) lösen.
6. Treiberwelle (5) seitlich verschieben, sodass er leicht die Nadel (2)
7. Schraube (7) festschrauben.
8. Prüfen ob die Greiferspitze (6) die Nadel (2) berührt, gegebenenfalls
10.5 Schlaufenbilder einstellen
Der Schlaufenbilder (3) lenkt die Schlaufe des Fadens in der Nadel in
Richtung Greiferspitze ab und erhöht so die Zuverlässigkeit der Erfassung
des Fadens. Seine seitliche Position muss mit Hilfe eines
Distanzstücks (2) der Nadelstärke angepasst werden.
Abdeckung
• Oberteil umlegen ( S. 10).

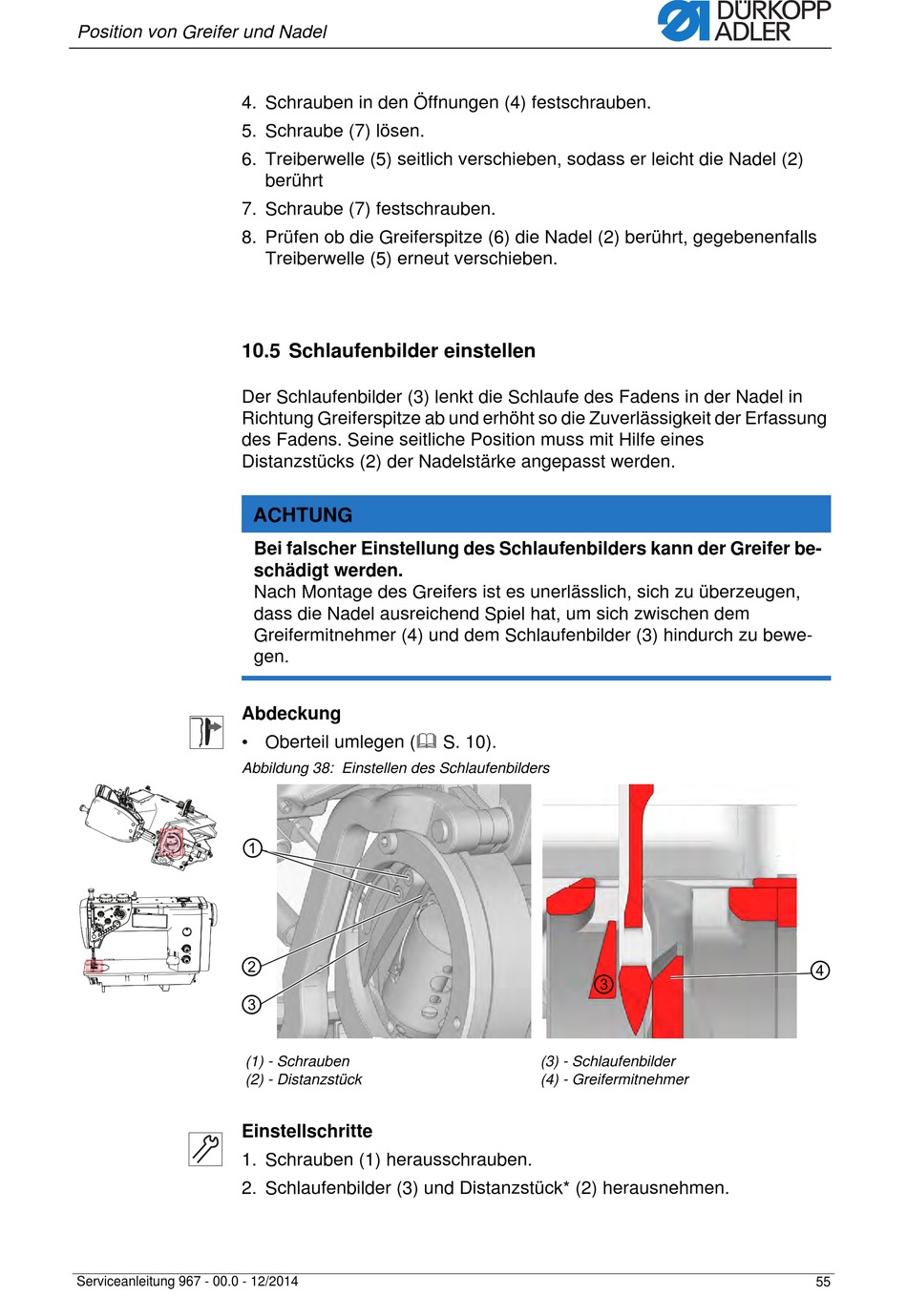

Abbildung 38: Einstellen des Schlaufenbilders
(1) - Schrauben
(2) - Distanzstück
Einstellschritte
1. Schrauben (1) herausschrauben.
2. Schlaufenbilder (3) und Distanzstück* (2) herausnehmen.
Serviceanleitung 967 - 00.0 - 12/2014
berührt
Treiberwelle (5) erneut verschieben.
ACHTUNG
Bei falscher Einstellung des Schlaufenbilders kann der Greifer be-
schädigt werden.
Nach Montage des Greifers ist es unerlässlich, sich zu überzeugen,
dass die Nadel ausreichend Spiel hat, um sich zwischen dem
Greifermitnehmer (4) und dem Schlaufenbilder (3) hindurch zu bewe-
gen.
(3) - Schlaufenbilder
(4) - Greifermitnehmer
