Abdeckung
• Oberteil umlegen ( S. 10)
Einstellschritte
1. Maschine am Hauptschalter ausschalten.
 Die Maschine schaltet auf das obere Stichlängen-Stellrad um.

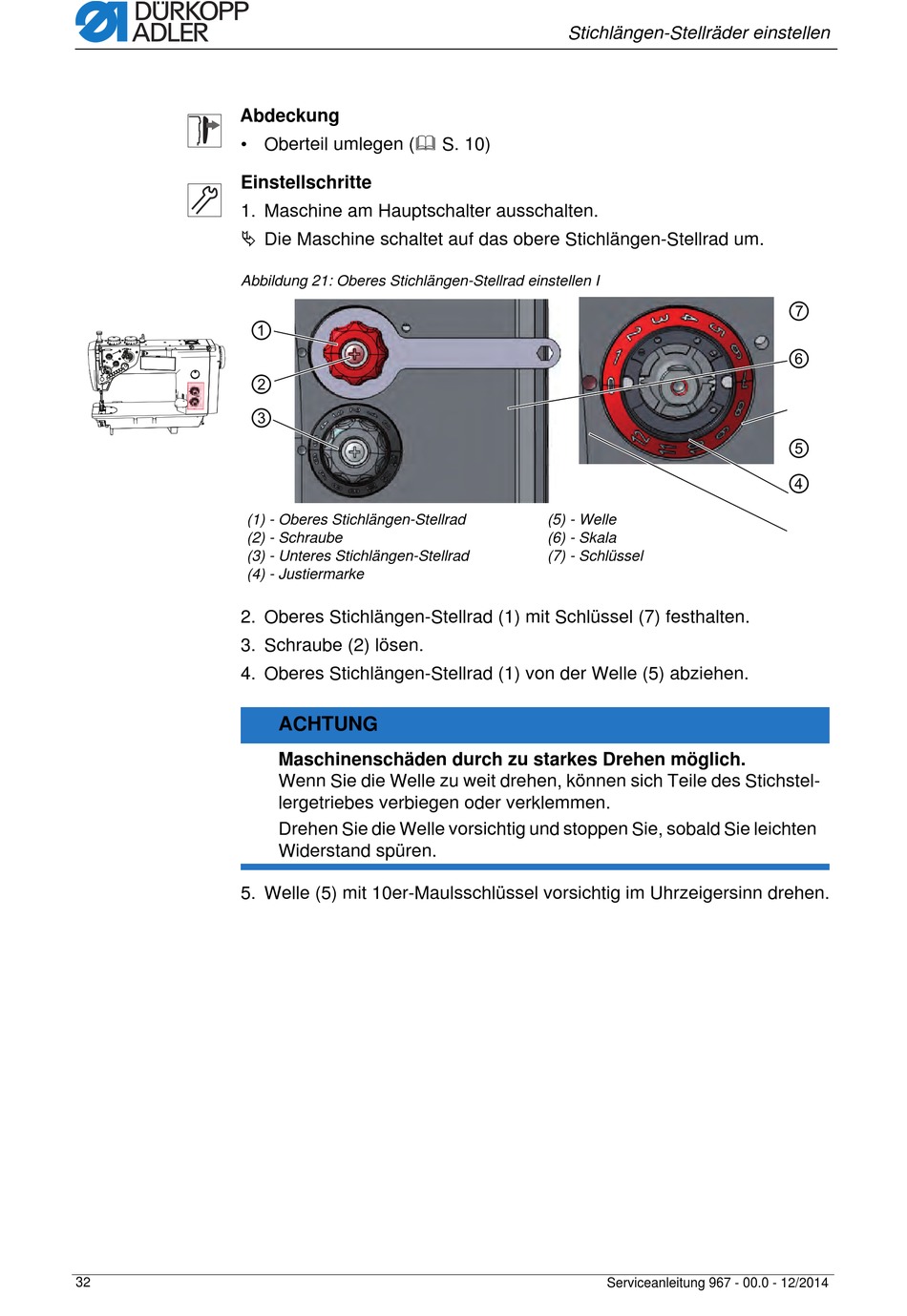

Abbildung 21: Oberes Stichlängen-Stellrad einstellen I
(1) - Oberes Stichlängen-Stellrad
(2) - Schraube
(3) - Unteres Stichlängen-Stellrad
(4) - Justiermarke
2. Oberes Stichlängen-Stellrad (1) mit Schlüssel (7) festhalten.
3. Schraube (2) lösen.
4. Oberes Stichlängen-Stellrad (1) von der Welle (5) abziehen.
5. Welle (5) mit 10er-Maulsschlüssel vorsichtig im Uhrzeigersinn drehen.
32
ACHTUNG
Maschinenschäden durch zu starkes Drehen möglich.
Wenn Sie die Welle zu weit drehen, können sich Teile des Stichstel-
lergetriebes verbiegen oder verklemmen.
Drehen Sie die Welle vorsichtig und stoppen Sie, sobald Sie leichten
Widerstand spüren.
Stichlängen-Stellräder einstellen
(5) - Welle
(6) - Skala
(7) - Schlüssel
