Fadenspannungsplatte abnehmen
1. Zuerst rechte obere Abdeckung (1) abnehmen.
2. Schrauben (2) lösen.
3. Fadenspannungsplatte (3) abnehmen.

3.3.7 Greiferraumabdeckung ausbauen und einbauen

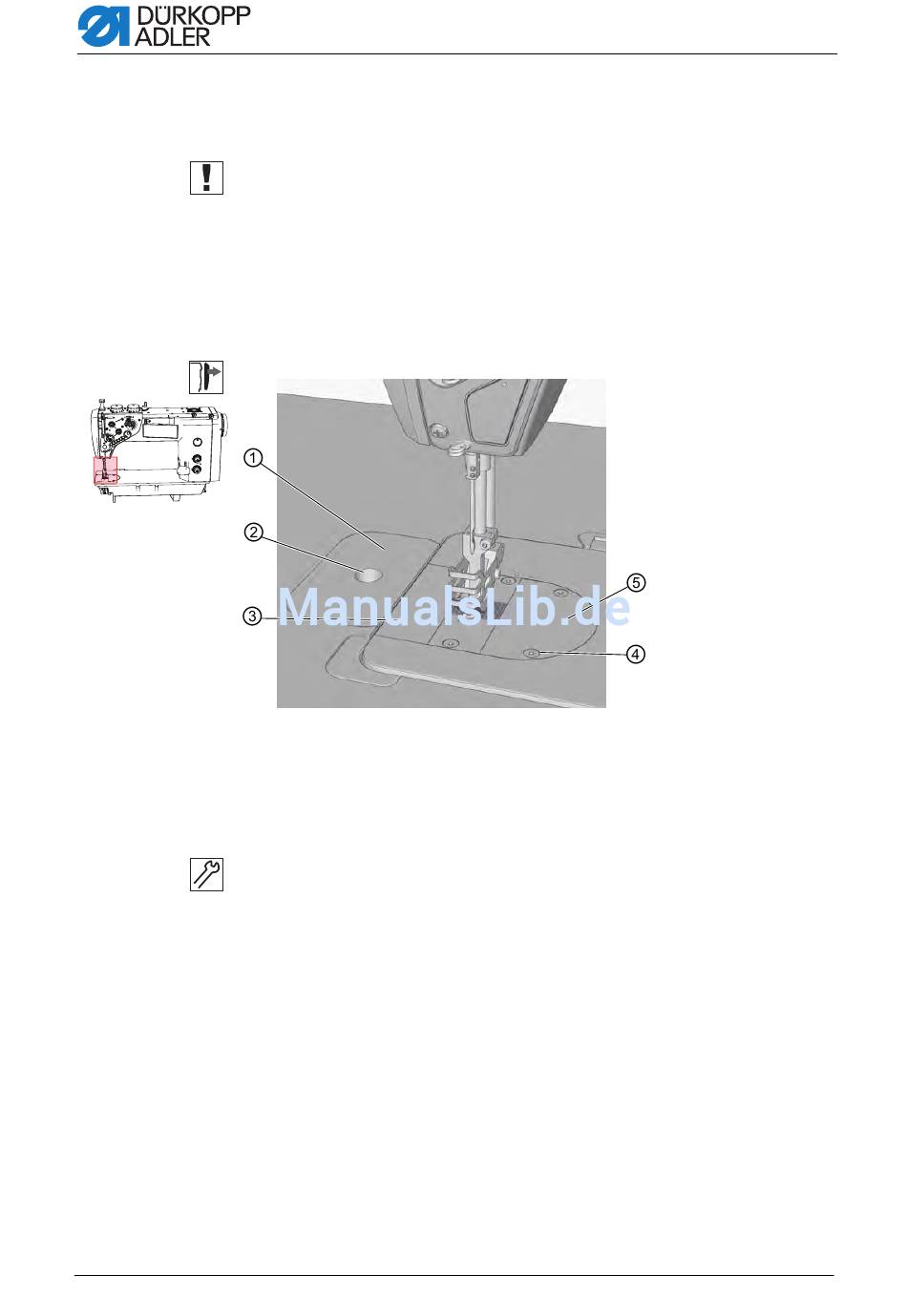

Abbildung 7: Greiferraumabdeckung abnehmen
(1) - Abdeckung
(2) - Öffnung
(3) - Abdeckung
Greiferraumabdeckung abnehmen
1. Finger in die Öffnung (2) schieben.
2. Abdeckung (1) nach oben abziehen.
3. Mit mäßiger Kraft die Abdeckung (3) nach oben abziehen (Abdeckung
4. Schrauben (4) lösen.
5. Platte (5) entfernen.
14
Die Fadenspannungsplatte ist mit Kabeln und Schläuchen verbunden,
die unter der rechten oberen Abdeckung befestigt sind, weshalb diese
Abdeckung abmontiert werden muss.
ist mit Permanentmagneten fixiert).
Arbeitsgrundlagen
(4) - Schrauben
(5) - Platte
Serviceanleitung 967 - 00.0 - 12/2014
