Fadensystem einstellen

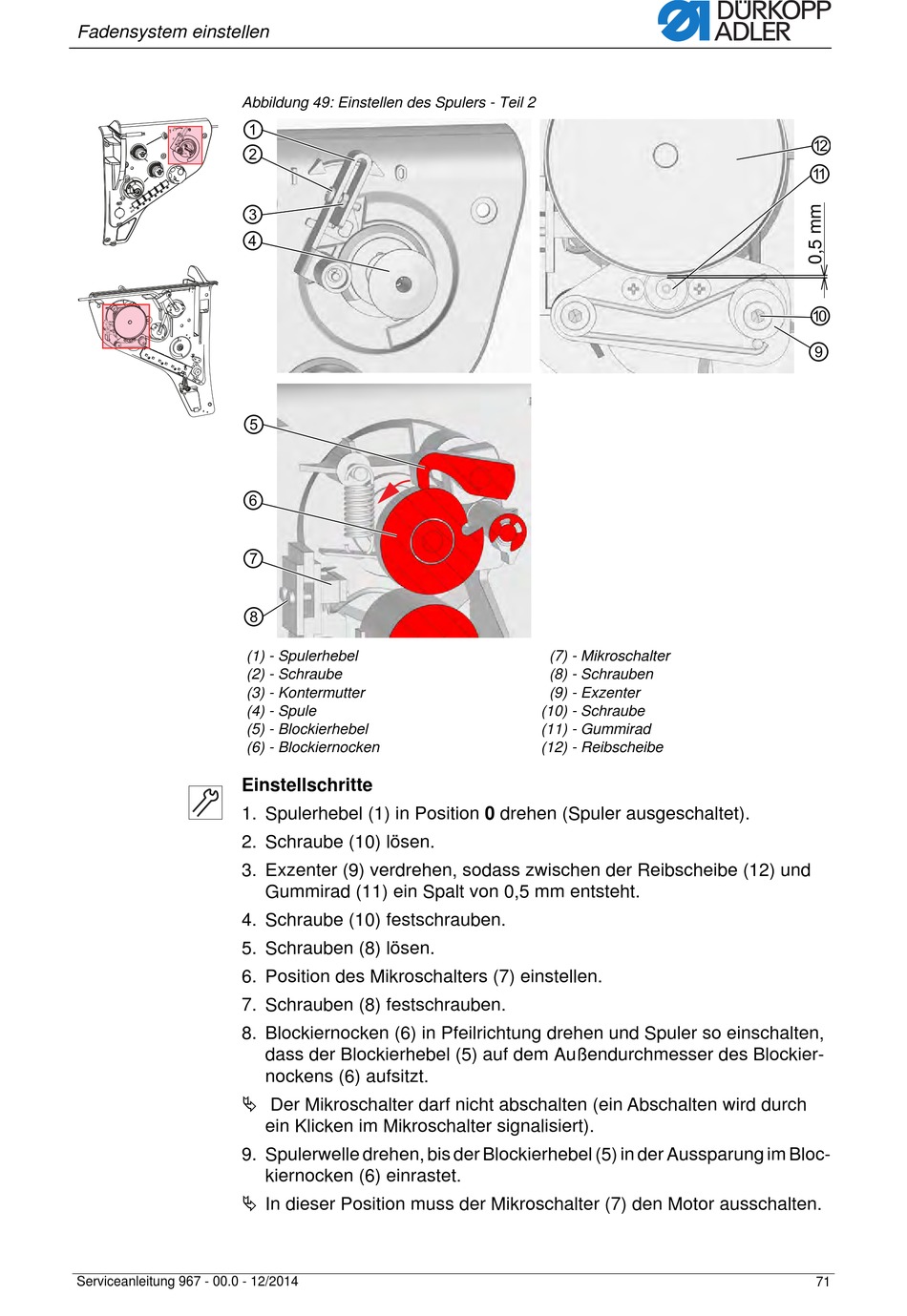

Abbildung 49: Einstellen des Spulers - Teil 2
(1) - Spulerhebel
(2) - Schraube
(3) - Kontermutter
(4) - Spule
(5) - Blockierhebel
(6) - Blockiernocken
Einstellschritte
1. Spulerhebel (1) in Position 0 drehen (Spuler ausgeschaltet).
2. Schraube (10) lösen.
3. Exzenter (9) verdrehen, sodass zwischen der Reibscheibe (12) und
4. Schraube (10) festschrauben.
5. Schrauben (8) lösen.
6. Position des Mikroschalters (7) einstellen.
7. Schrauben (8) festschrauben.
8. Blockiernocken (6) in Pfeilrichtung drehen und Spuler so einschalten,
 Der Mikroschalter darf nicht abschalten (ein Abschalten wird durch
9. Spulerwelle drehen, bis der Blockierhebel (5) in der Aussparung im Bloc-
 In dieser Position muss der Mikroschalter (7) den Motor ausschalten.
Serviceanleitung 967 - 00.0 - 12/2014
Gummirad (11) ein Spalt von 0,5 mm entsteht.
dass der Blockierhebel (5) auf dem Außendurchmesser des Blockier-
nockens (6) aufsitzt.
ein Klicken im Mikroschalter signalisiert).
kiernocken (6) einrastet.
(7) - Mikroschalter
(8) - Schrauben
(9) - Exzenter
(10) - Schraube
(11) - Gummirad
(12) - Reibscheibe
