12.2 Fußhub per Druckluftzylinder einstellen
Richtige Einstellung
Der Hub des Drückerfußes per Druckluftzylinder beträgt 30 mm.

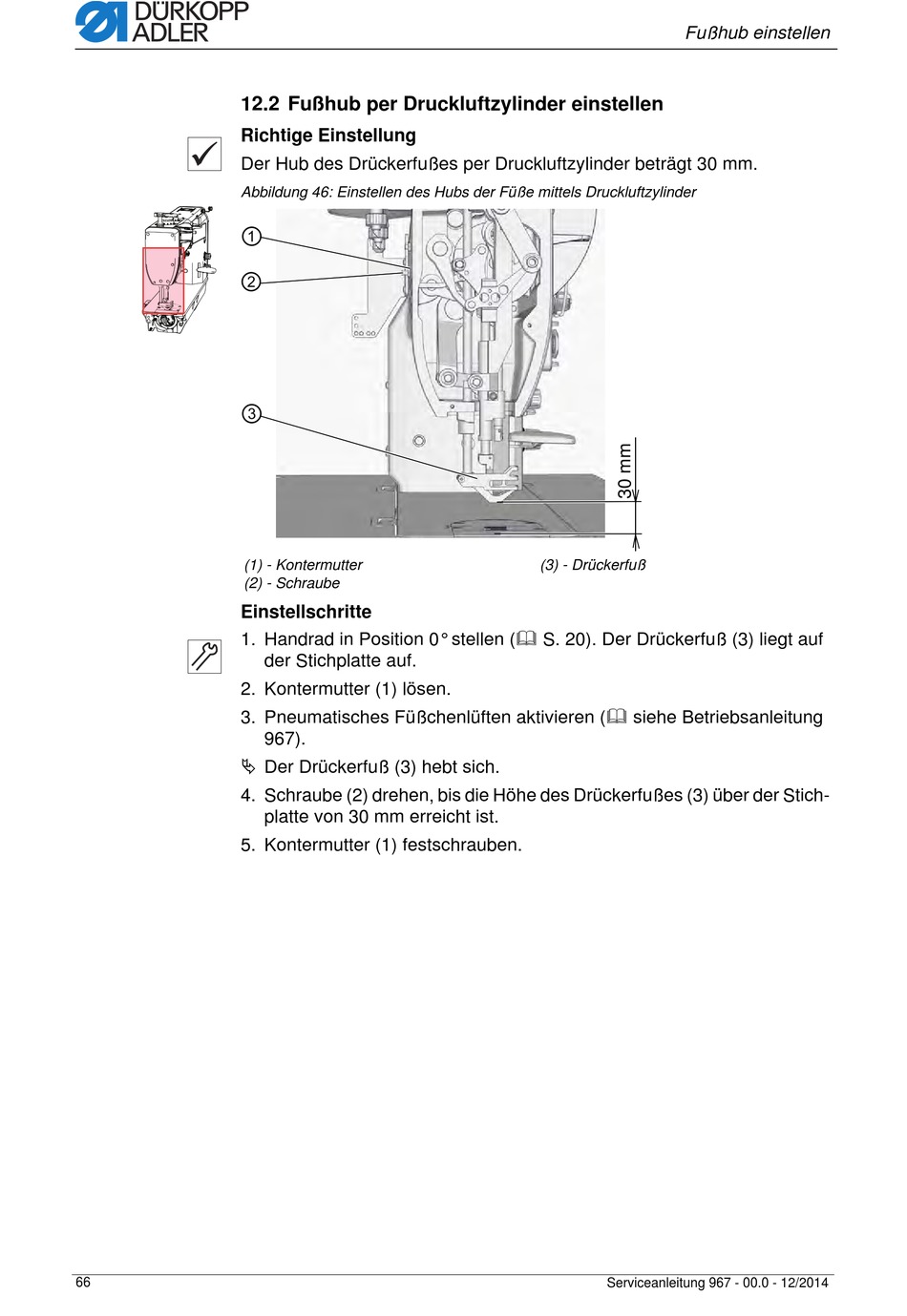

Abbildung 46: Einstellen des Hubs der Füße mittels Druckluftzylinder
(1) - Kontermutter
(2) - Schraube
Einstellschritte
1. Handrad in Position 0° stellen ( S. 20). Der Drückerfuß (3) liegt auf
2. Kontermutter (1) lösen.
3. Pneumatisches Füßchenlüften aktivieren ( siehe Betriebsanleitung
 Der Drückerfuß (3) hebt sich.
4. Schraube (2) drehen, bis die Höhe des Drückerfußes (3) über der Stich-
5. Kontermutter (1) festschrauben.
66
der Stichplatte auf.
967).
platte von 30 mm erreicht ist.
Fußhub einstellen
(3) - Drückerfuß
Serviceanleitung 967 - 00.0 - 12/2014
