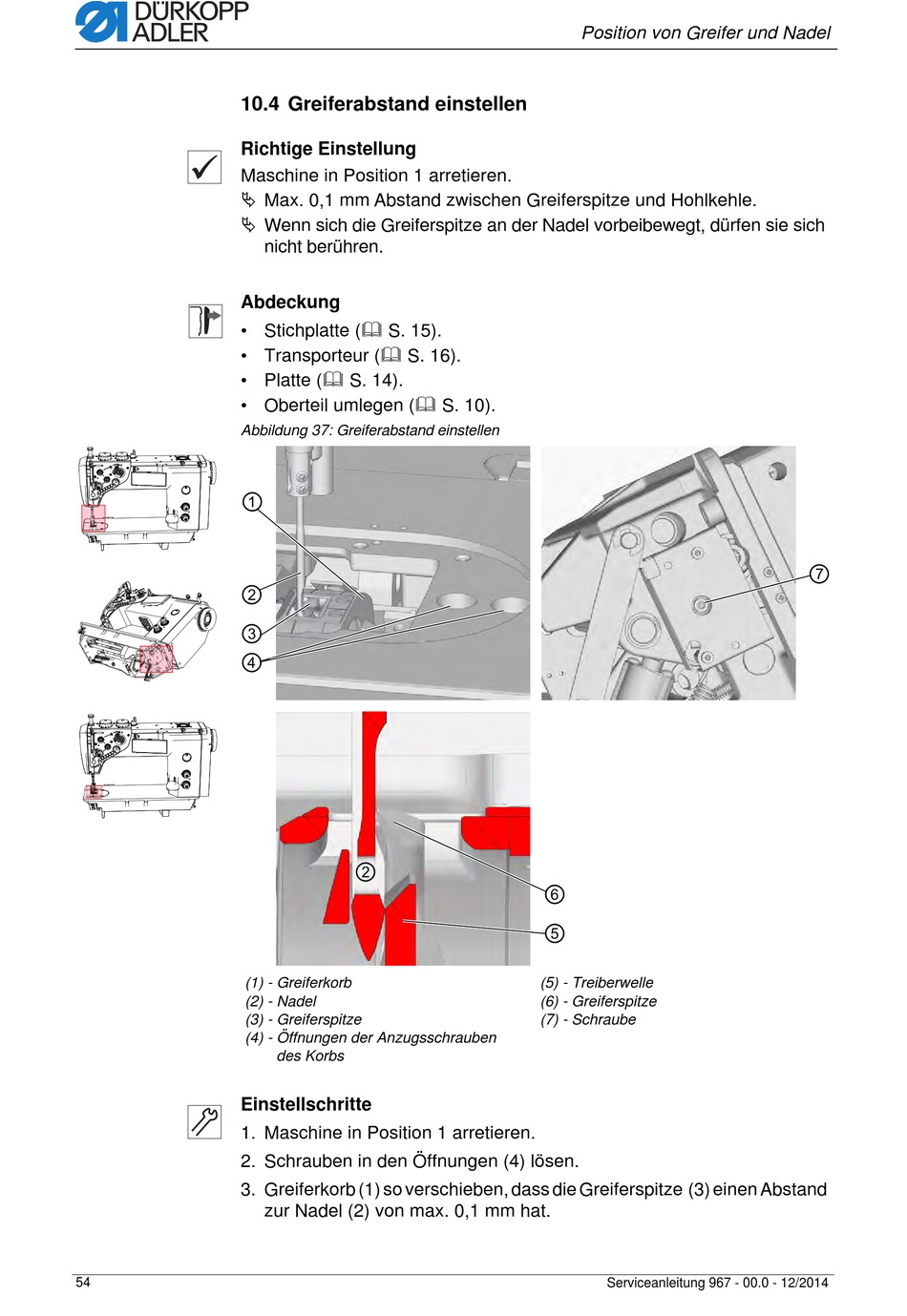

10.4 Greiferabstand einstellen

Richtige Einstellung
Maschine in Position 1 arretieren.
 Max. 0,1 mm Abstand zwischen Greiferspitze und Hohlkehle.
 Wenn sich die Greiferspitze an der Nadel vorbeibewegt, dürfen sie sich
Abdeckung
• Stichplatte ( S. 15).
• Transporteur ( S. 16).
• Platte ( S. 14).
• Oberteil umlegen ( S. 10).
Abbildung 37: Greiferabstand einstellen
(1) - Greiferkorb
(2) - Nadel
(3) - Greiferspitze
(4) - Öffnungen der Anzugsschrauben
Einstellschritte
1. Maschine in Position 1 arretieren.
2. Schrauben in den Öffnungen (4) lösen.
3. Greiferkorb (1) so verschieben, dass die Greiferspitze (3) einen Abstand
54
nicht berühren.
des Korbs
zur Nadel (2) von max. 0,1 mm hat.
Position von Greifer und Nadel
(5) - Treiberwelle
(6) - Greiferspitze
(7) - Schraube
Serviceanleitung 967 - 00.0 - 12/2014
