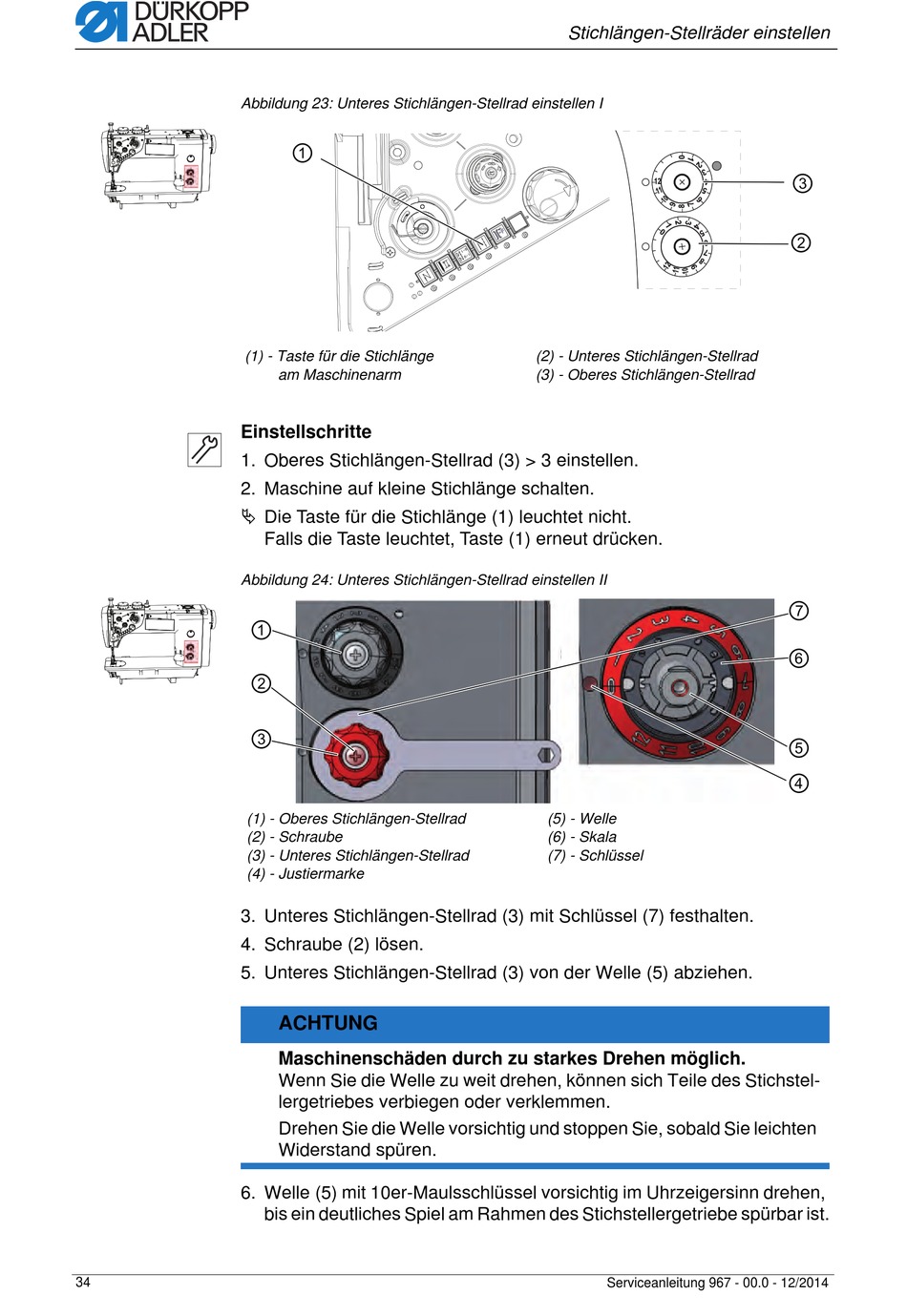

Abbildung 23: Unteres Stichlängen-Stellrad einstellen I
(1) - Taste für die Stichlänge
Einstellschritte
1. Oberes Stichlängen-Stellrad (3) > 3 einstellen.
2. Maschine auf kleine Stichlänge schalten.
 Die Taste für die Stichlänge (1) leuchtet nicht.
Abbildung 24: Unteres Stichlängen-Stellrad einstellen II
(1) - Oberes Stichlängen-Stellrad
(2) - Schraube
(3) - Unteres Stichlängen-Stellrad
(4) - Justiermarke
3. Unteres Stichlängen-Stellrad (3) mit Schlüssel (7) festhalten.
4. Schraube (2) lösen.
5. Unteres Stichlängen-Stellrad (3) von der Welle (5) abziehen.
6. Welle (5) mit 10er-Maulsschlüssel vorsichtig im Uhrzeigersinn drehen,
34
am Maschinenarm
Falls die Taste leuchtet, Taste (1) erneut drücken.
ACHTUNG
Maschinenschäden durch zu starkes Drehen möglich.
Wenn Sie die Welle zu weit drehen, können sich Teile des Stichstel-
lergetriebes verbiegen oder verklemmen.
Drehen Sie die Welle vorsichtig und stoppen Sie, sobald Sie leichten
Widerstand spüren.
bis ein deutliches Spiel am Rahmen des Stichstellergetriebe spürbar ist.
Stichlängen-Stellräder einstellen
(2) - Unteres Stichlängen-Stellrad
(3) - Oberes Stichlängen-Stellrad
(5) - Welle
(6) - Skala
(7) - Schlüssel
Serviceanleitung 967 - 00.0 - 12/2014
