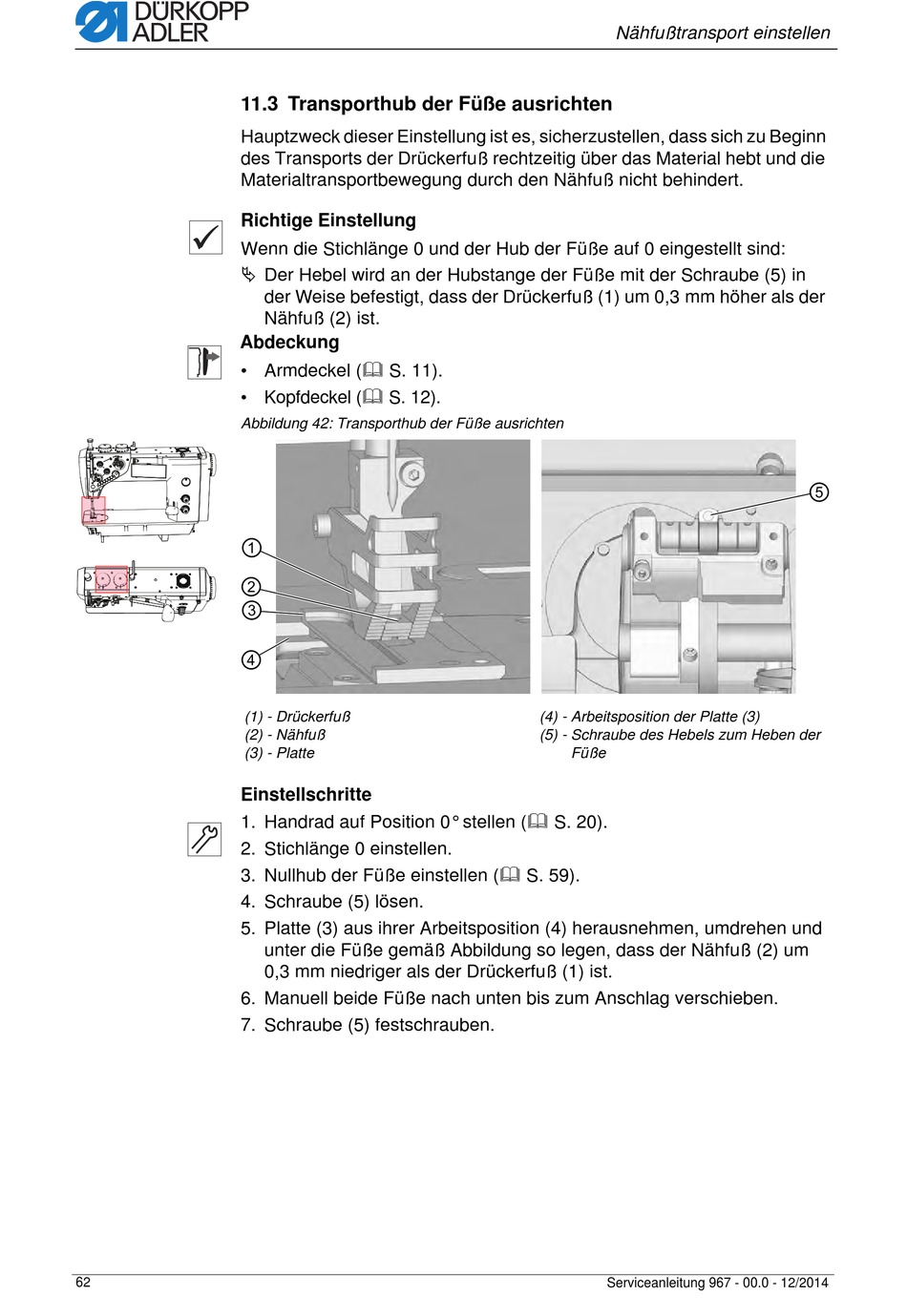

11.3 Transporthub der Füße ausrichten
Hauptzweck dieser Einstellung ist es, sicherzustellen, dass sich zu Beginn
des Transports der Drückerfuß rechtzeitig über das Material hebt und die
Materialtransportbewegung durch den Nähfuß nicht behindert.
Richtige Einstellung
Wenn die Stichlänge 0 und der Hub der Füße auf 0 eingestellt sind:
 Der Hebel wird an der Hubstange der Füße mit der Schraube (5) in
Abdeckung
• Armdeckel ( S. 11).
• Kopfdeckel ( S. 12).
Abbildung 42: Transporthub der Füße ausrichten
(1) - Drückerfuß
(2) - Nähfuß
(3) - Platte
Einstellschritte
1. Handrad auf Position 0° stellen ( S. 20).
2. Stichlänge 0 einstellen.
3. Nullhub der Füße einstellen ( S. 59).
4. Schraube (5) lösen.
5. Platte (3) aus ihrer Arbeitsposition (4) herausnehmen, umdrehen und
6. Manuell beide Füße nach unten bis zum Anschlag verschieben.
7. Schraube (5) festschrauben.
62
der Weise befestigt, dass der Drückerfuß (1) um 0,3 mm höher als der
Nähfuß (2) ist.
unter die Füße gemäß Abbildung so legen, dass der Nähfuß (2) um
0,3 mm niedriger als der Drückerfuß (1) ist.
Nähfußtransport einstellen
(4) - Arbeitsposition der Platte (3)
(5) - Schraube des Hebels zum Heben der
Füße
Serviceanleitung 967 - 00.0 - 12/2014
