Fadenabschneider einstellen

14 Fadenabschneider einstellen

14.1 Fadenabschneiderzeitpunkt einstellen

Richtige Einstellung
Der linke Rand des Hebels (2) befindet sich in einem Abstand von
81,5 mm vom rechten Rand des Arms (5). Der Steuerkurve (3) befindet
sich in einem Abstand von 1 mm vom Hebel (2).
Wenn sich das Rad (7) in der Einstellrille des Steuerkurves (6) befindet:
 Zeigt die Handradskala 120°.
Abdeckung
• Rechte obere Abdeckung ( S. 11).

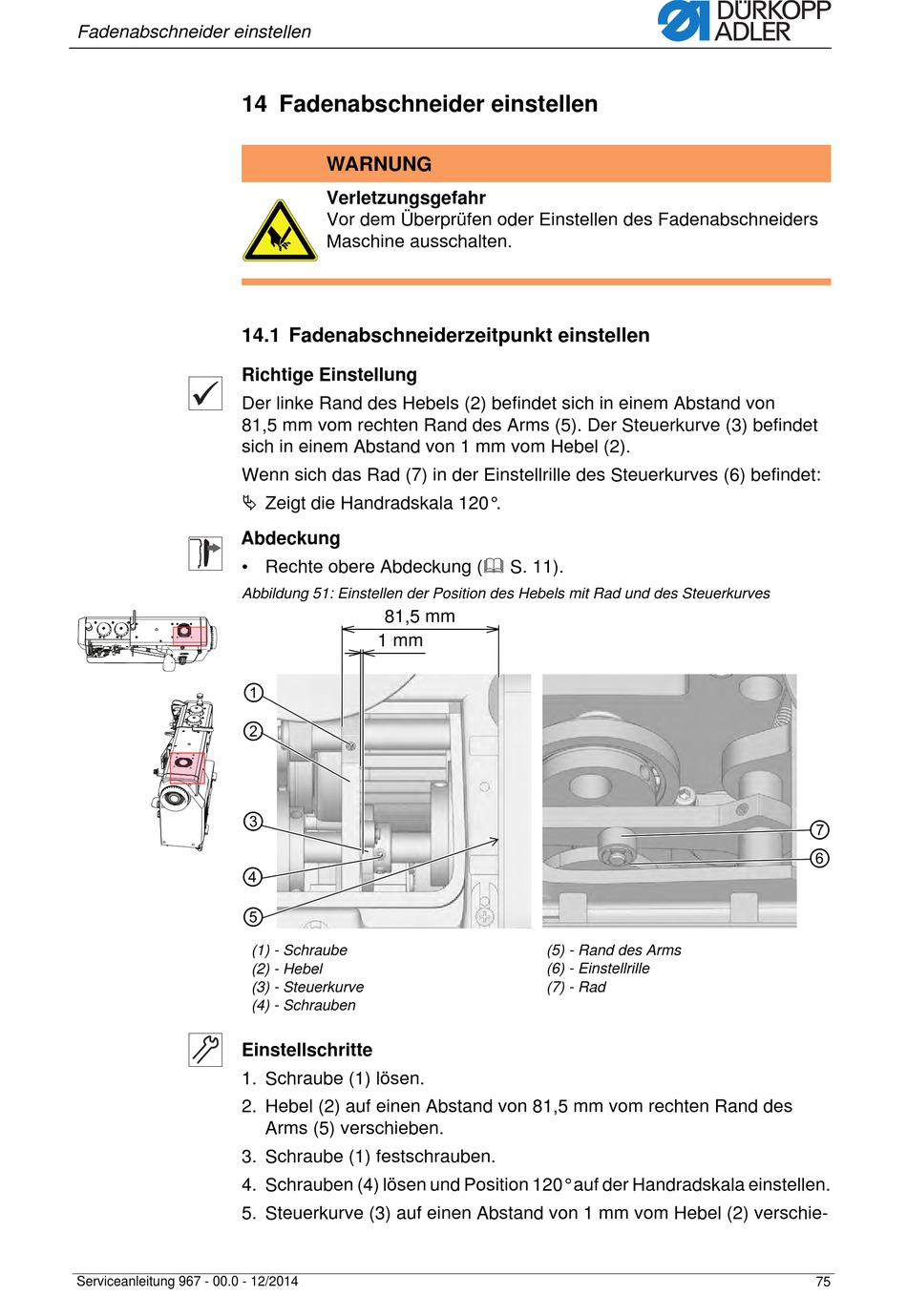

Abbildung 51: Einstellen der Position des Hebels mit Rad und des Steuerkurves
Einstellschritte
1. Schraube (1) lösen.
2. Hebel (2) auf einen Abstand von 81,5 mm vom rechten Rand des
3. Schraube (1) festschrauben.
4. Schrauben (4) lösen und Position 120° auf der Handradskala einstellen.
5. Steuerkurve (3) auf einen Abstand von 1 mm vom Hebel (2) verschie-
Serviceanleitung 967 - 00.0 - 12/2014
WARNUNG
Verletzungsgefahr
Vor dem Überprüfen oder Einstellen des Fadenabschneiders
Maschine ausschalten.
81,5 mm
1 mm
(1) - Schraube
(2) - Hebel
(3) - Steuerkurve
(4) - Schrauben
Arms (5) verschieben.
(5) - Rand des Arms
(6) - Einstellrille
(7) - Rad
