8.1.1 Transporteur verschieben

Abdeckung
• Stichplatte ( S. 15)

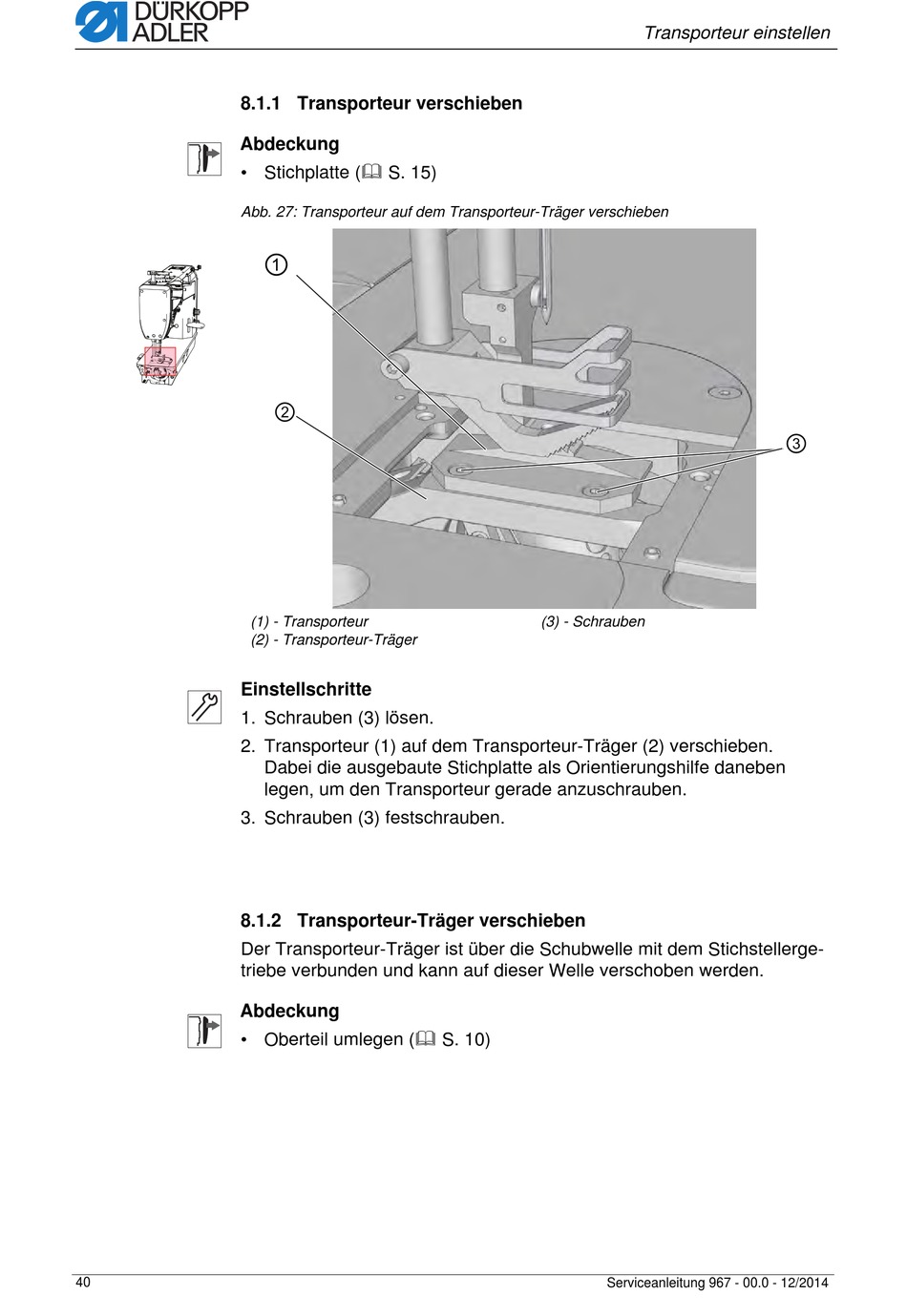

Abb. 27: Transporteur auf dem Transporteur-Träger verschieben
Einstellschritte
1. Schrauben (3) lösen.
2. Transporteur (1) auf dem Transporteur-Träger (2) verschieben.
3. Schrauben (3) festschrauben.
8.1.2 Transporteur-Träger verschieben
Der Transporteur-Träger ist über die Schubwelle mit dem Stichstellerge-
triebe verbunden und kann auf dieser Welle verschoben werden.
Abdeckung
• Oberteil umlegen ( S. 10)
40
(1) - Transporteur
(2) - Transporteur-Träger
Dabei die ausgebaute Stichplatte als Orientierungshilfe daneben
legen, um den Transporteur gerade anzuschrauben.
Transporteur einstellen
(3) - Schrauben
Serviceanleitung 967 - 00.0 - 12/2014
