Dürkopp Adler 967 Serviceanleitung Seite 71

Fadensystem einstellen

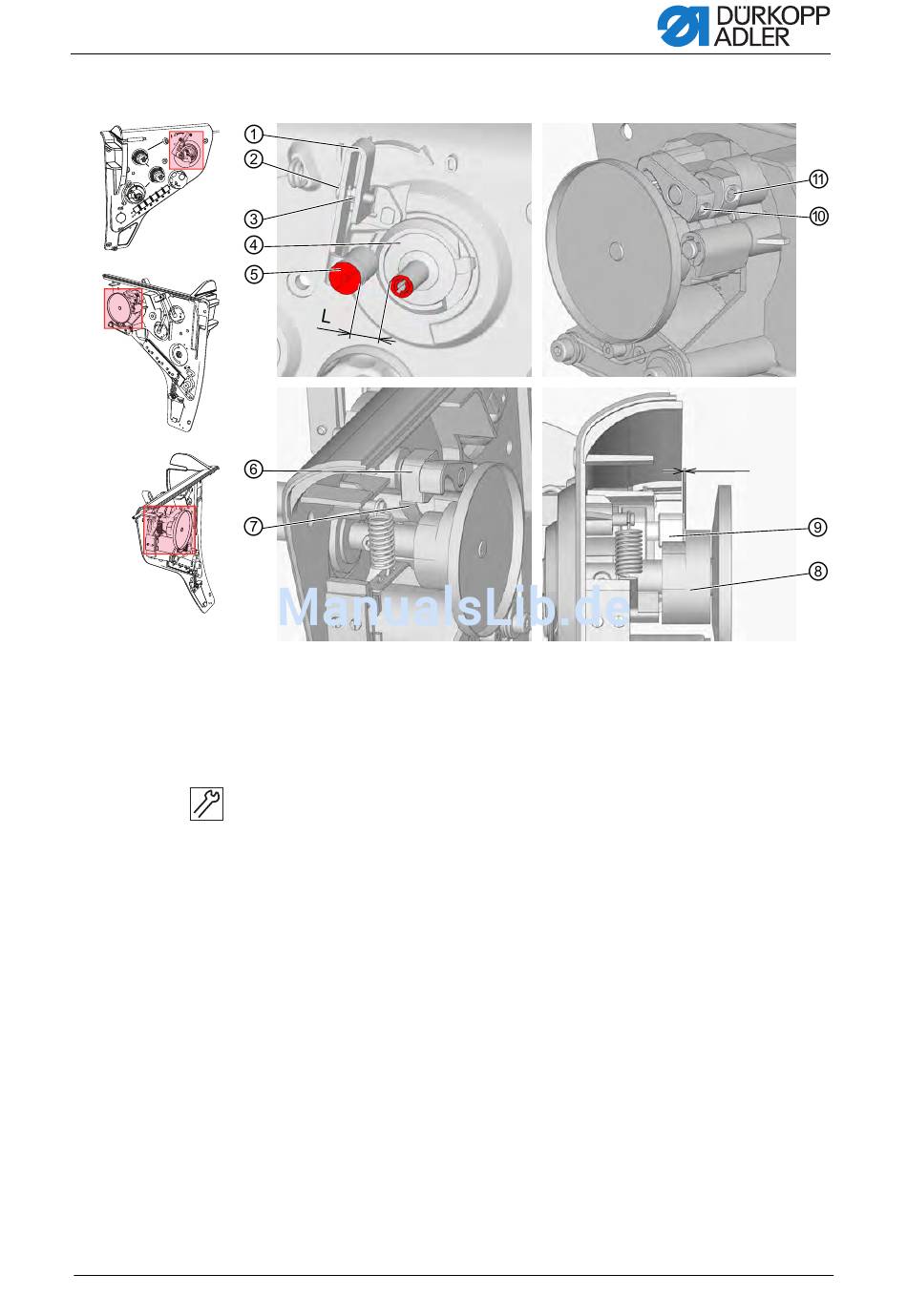

Abbildung 48: Einstellen des Spulers - Teil 1
(1) - Spulerhebel
(2) - Regulierschraube
(3) - Kontermutter
(4) - Spule
(5) - Spulerrad
(6) - Ausschalthebel
Einstellschritte
1. Kontermutter (3) lösen.
2. Regulierschraube (2) festschrauben, sodass die Arme der
3. Spulerrad (5) auf einen Abstand von L=8 mm vom Innendurchmesser
4. Schraube (11) lösen.
5. Ausschalthebel (6) in Ausschaltposition schwenken, bei der sich die
6. Schraube (11) festschrauben.
7. Prüfen, ob sich der Spuler ausschaltet, wenn sich das Spulerrad (5)
8. Spulerhebel (1) in Position 0 drehen (Spuler ausgeschaltet).
9. Schraube (10) lösen.
10.Blockierhebel (9) auf die Sohle der Aussparung im Blockiernocken (8)
Serviceanleitung 967 - 00.0 - 12/2014
Spulerhebel (1) ungefähr parallel sind.
der Spule (4) einstellen.
Kante der Feder (7) an der Kante des Ausschalthebels (6) befindet.
8 mm vom Innendurchmesser der Spule (4) befindet und gegebenen-
falls Einstellung korrigieren.
einstellen.
0,5 mm
(7) - Feder
(8) - Blockiernocken
(9) - Blockierhebel
(10) - Schraube
(11) - Schraube
69
